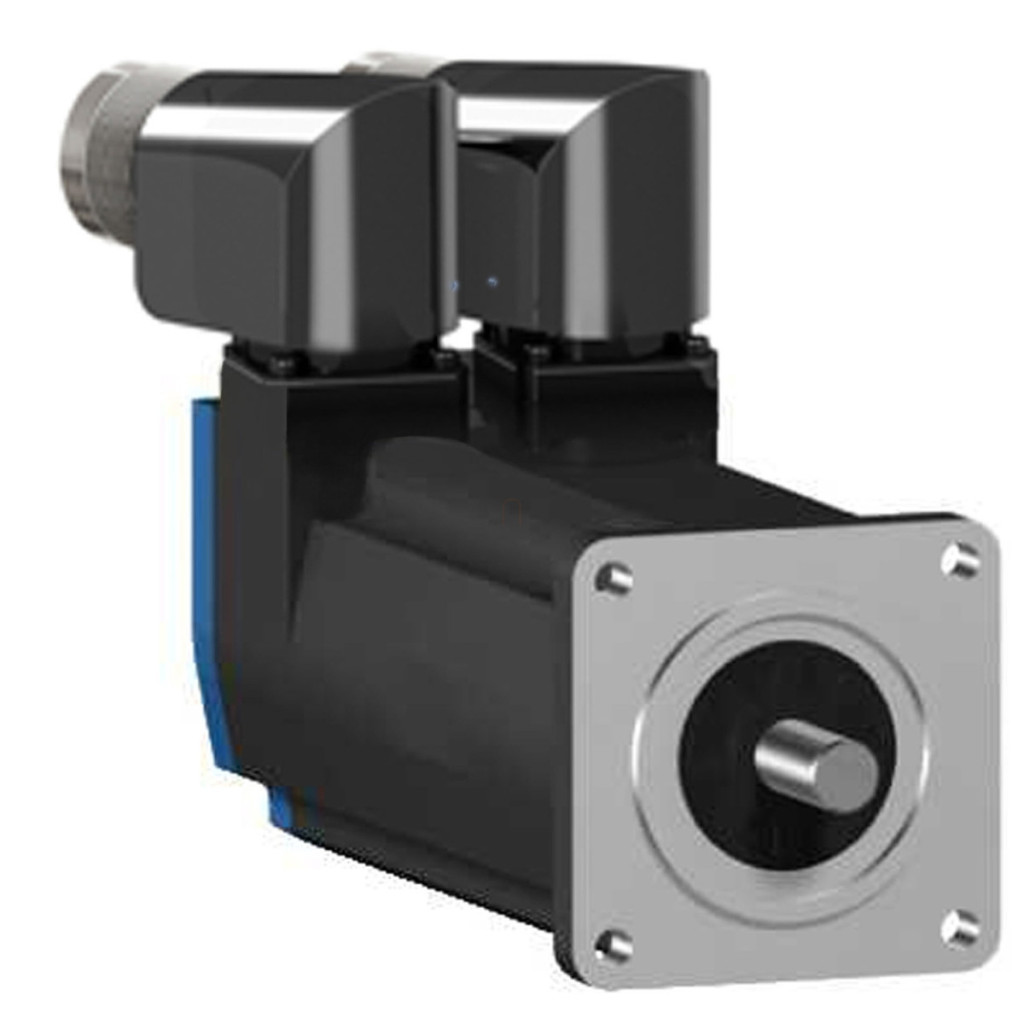

Servomotorul Schneider Electric BSH0553P31F2A face parte din seria Lexium 05, care oferă performanțe și fiabilitate remarcabile pentru sistemele de automatizare industrială. Acest servomotor compact, cu o dimensiune a flanșei de 55 mm, este alegerea ideală pentru sarcini de mișcare de precizie, în special în aplicații în care poziționarea precisă și performanța dinamică sunt cerințe esențiale. Modelul BSH0553P31F2A are un design trifazic și oferă un cuplu continuu de 1,3 N·m la o viteză nominală de 3000 rpm. Motorul are o viteză mecanică maximă de 9000 rpm, ceea ce îl face extrem de versatil pentru o varietate de aplicații. Motorul are un capăt de arbore blocat și este echipat cu o frână încorporată care oferă un cuplu de reținere de 0,8 Nm, sporind siguranța și precizia în stare staționară. Motorul utilizează feedback Sincos cu o singură rotație, cu o rezoluție de 131072 puncte/rotație, ceea ce permite o precizie excelentă de poziționare. Motorul este compatibil cu unitățile de servomotor Lexium 05, Lexium 15 și Lexium 32 în diverse intervale de tensiune. Motorul are protecție IP65 ca standard, care poate fi actualizată la IP67 cu un kit special, ceea ce îl face ideal pentru medii în care pot fi prezente praf și umiditate. Motorul este răcit prin convecție naturală, ceea ce reduce cerințele de întreținere. Puterea nominală de ieșire poate fi de până la 400 W, în funcție de unitatea de acționare conectată, ceea ce este suficient pentru majoritatea sarcinilor de automatizare industrială. Specificațiile tehnice ale motorului includ, de asemenea, o constantă de cuplu de 0,7 N.m/A la 120 °C, o constantă de forță contraelectromotoare de 41 V/krpm, o rezistență a statorului de 10,4 Ohm și o inductanță a statorului de 13,02 mH la 20 °C. Inerția rotorului este de 0,1553 kg.cm², ceea ce permite pornirea și oprirea rapidă. Sarcina maximă a forței radiale variază în funcție de viteză, de la 390 N la 1000 rpm la 190 N la 8000 rpm. Motorul are o lungime de 203 mm, inclusiv frâna, și are un diametru al arborelui de 9 mm și o lungime a arborelui de 20 mm. Motorul are un diametru al flanșei de 55 mm și un colier de centrare de 40 mm, care se potrivește cu flanșele internaționale standard. Este echipat cu conectori rotativi în unghi drept, care facilitează instalarea în diverse configurații. O alegere excelentă pentru robotică, mașini de ambalat, prelucrare de precizie și alte aplicații industriale care necesită o precizie ridicată.
Schneider Electric Lexium 05 - BSH0553P31F2A - Servomotor BSH, 55 mm, max. 400 W, 1,05 Nm, IP65, cu blocare, frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm Viteza nominală: 3000 rpm (cu servomotoare LXM05 și LXM15), 6000 rpm (cu servomotoare LXM32) Caracteristici cuplu Cuplu de menținere continuu: 1,3 N.m (cu unități de acționare LXM05 și LXM15), 1,05 N.m (cu unitate de acționare LXM32.U60N4) Cuplu maxim: 3,18-3,87 N.m (cu unități de acționare LXM05), 2,7 N.m (cu unități LXM15), 3,5 N.m (cu unități LXM32)
Cuplu nominal: 1,1 N.m (cu unități LXM05), 1,08 N.m (cu unități LXM15), 0,65 N.m (cu unități de acționare LXM32)
Cuplu de reținere al frânei: 0,8 N.m
Caracteristici electrice
Tensiune maximă de alimentare: 480 V Număr de faze de rețea: 3 faze Curent continuu de staționare: 1,7 A Curent maxim Irms: 6,5 A (cu unități LXM05), 8,7 A (cu unități LXM15), 6 A (cu acționări LXM32)
Curent continuu maxim: 6,5 A
Frecvență de comutație: 8 kHz Rezistența statorului: 10,4 Ohm la 20 °C Inductanța statorului: 13,02 mH la 20 °C Constanta de timp electrică a statorului: 2,4 ms la 20 °C
Constanta de cuplu: 0,7 N.m/A la 120 °C
Constanta forței contraelectromotoare: 41 V/krpm la 120 °C
Caracteristici mecanice
Capătul arborelui: Blocat
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime canelură de blocare: 12 mm
Dimensiune flanșă motor: 55 mm
Număr straturi bobină motor: 3 Inerție rotor: 0,1553 kg.cm² Număr de poli motor: 3,0 Forță radială maximă Fr: 190 N la 8000 rpm, 390 N la 1000 rpm
Lungime: 203 mm
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului orificiilor de montare: 63 mm Feedback și protecție Grad de protecție IP: IP65 standard, IP67 cu kit IP67
Rezoluție feedback: 131.072 puncte/rotație
Tip feedback: SinCos Hiperface cu circuit unic
Eroare unghiulară: 1,4°
Date privind răcirea și temperatura
Tip de răcire: Convecție naturală
Temperatura cuprului la cald: 120 °C
Temperatura magnetului la cald: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
Compatibilitate
Compatibilitate produs: Acționări LXM05, LXM15 și LXM32 în diverse intervale de tensiune
Referință dimensiuni produs: BSH0553P
