Servomotorul Schneider Electric BSH0553T01A1A face parte din seria Lexium 05, care oferă performanțe și precizie excelente în sistemele de automatizare. Acest motor compact de 55 mm este ideal pentru aplicații în care poziționarea precisă și funcționarea fiabilă sunt esențiale, cum ar fi liniile de producție, mașinile de ambalare sau alte echipamente industriale. Modelul BSH0553T01A1A are o viteză mecanică maximă de 9000 rpm, dar viteza sa nominală este de 3000 rpm. Cuplul continuu al motorului în diferite configurații de acționare este de 1,2-1,3 Nm, în timp ce cuplul său maxim poate ajunge la 3-3,31 Nm, oferind performanțe dinamice excelente. Puterea nominală de ieșire variază între 350 și 550 W, în funcție de acționarea utilizată. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, dar necesită o protecție suplimentară specială în medii umede. Caracteristicile tehnice ale modelului BSH0553T01A1A includ feedback SinCos Hiperface cu o singură rotație, care permite o poziționare extrem de precisă, cu o rezoluție de 131072 puncte/rotație. Motorul nu are frână și este echipat cu conectori drepți. Capătul arborelui este neted, fără caneluri, cu un diametru de 9 mm și o lungime de 20 mm. Motorul are o flanșă care respectă standardele internaționale, cu un diametru de centrare al flanșei de 40 mm și o adâncime de 2 mm. Există 4 orificii de montare cu un diametru de 5,5 mm, situate pe un cerc de 63 mm. Caracteristicile electrice ale motorului sunt, de asemenea, remarcabile: constanta cuplului este de 0,39 N.m/A la 120 °C, iar constanta EMF inversă este de 22 V/krpm la 120 °C. Rezistența statorului este de 3,1 Ohm, inductanța este de 3,9 mH la 20 °C, iar constanta de timp electrică este de 2,39 ms. Motorul are 3 poli și un cuplu de inerție al rotorului de 0,134 kg.cm². Forța radială maximă depinde de viteză, fiind de 390 N la 1000 rpm și 190 N la 8000 rpm. Motorul este răcit prin convecție naturală și are o lungime totală de 176,5 mm. BSH0553T01A1A este compatibil cu seriile de acționări Lexium 32 și Lexium 05, oferind flexibilitate în proiectarea sistemului.

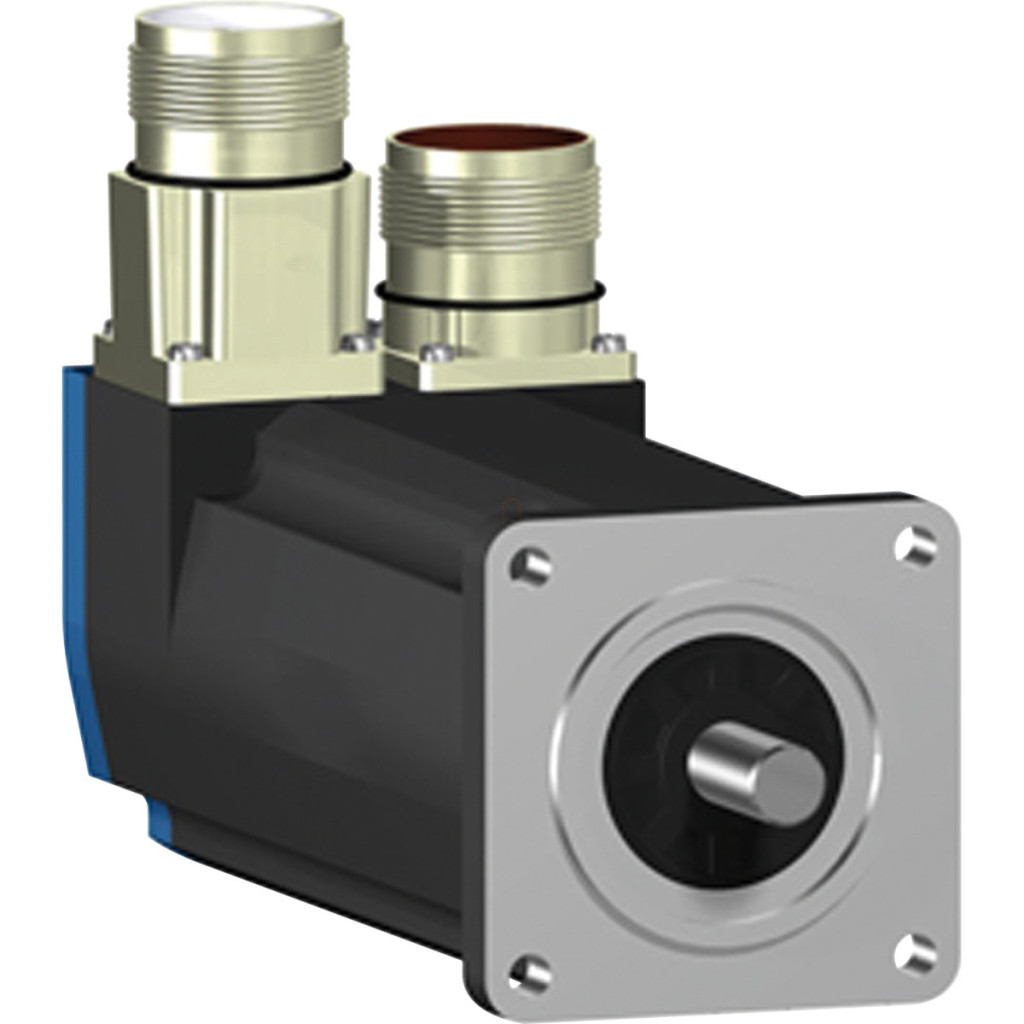

Schneider Electric Lexium 05 - BSH0553T01A1A - Servomotor BSH, 55 mm, max. 550 W, 1,2 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Date generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 9000 rpm
Viteză nominală: 3000 rpm (în majoritatea configurațiilor), 6000 rpm (pentru LXM32.U90M2, 3 A, 230 V, monofazat)
Date de performanță
Cuplu de reținere continuu: 1,2-1,3 N.m (în funcție de configurație)
Cuplu de reținere maxim: 3-3,31 N.m (în funcție de configurație)
Putere nominală de ieșire: 350-550 W (în funcție de configurație)
Cuplu nominal: 0,84-1,14 N.m (în funcție de configurație)
Compatibilitate
Compatibilitate produs: LXM05AD17F1, LXM05AD17M2, LXM05BD17F1, LXM05BD17M2, LXM05CD17F1, LXM05CD17M2, LXM32.U90M2, LXM32.D18M2, LXM05AD17M3X, LXM05BD17M3X, LXM05CD17M3X
Caracteristici mecanice
Capătul arborelui: Fără canelură
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate cu familia de produse: Lexium 32, Lexium 05 Tensiune maximă de alimentare: 480 V Număr de faze de rețea: trifazat Curent continuu de repaus: 3,1 A Putere maximă continuă: 0,97 W Curent maxim Irms: 3,1 A 3,1 A
Putere continuă maximă: 0,97 W
Curent maxim Irms: 9-11,9 A (în funcție de configurație)
Curent continuu maxim: 11,9 A
Frecvență de comutare: 8 kHz
Caracteristici fizice
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 55 mm
Număr de unități motor: 3
Constantă de cuplu: 0,39 N.m/A la 120 °C
Constantă de forță electromotoare de repornire: 22 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție rotor: 0,134 kg.cm²
Rezistență stator: 3,1 Ohm la 20 °C
Inductanța statorului: 3,9 mH la 20 °C
Constantă de timp electrică a statorului: 2,39 ms la 20 °C
Tip de răcire: Convecție naturală
Lungime: 176,5 mm
Diametru margine de centrare: 40 mm
Adâncime margine de centrare: 2 mm
Număr orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 63 mm
Greutate netă: 1,76 kg
