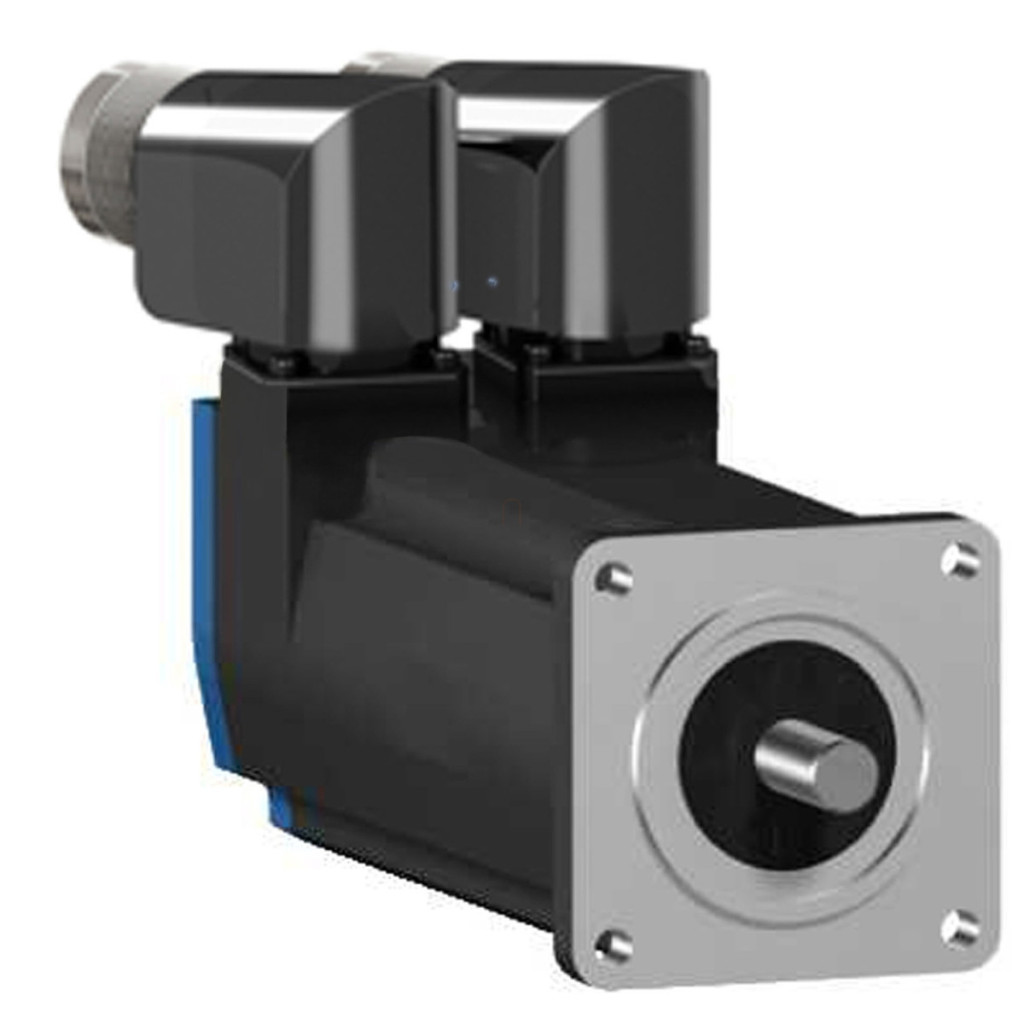

Servomotorul Schneider Electric BSH0553T01F2A este un produs de înaltă calitate din familia Lexium 05, oferind poziționare precisă și control al vitezei pentru sarcini de automatizare industrială. Această versiune de 55 mm a seriei de servomotoare BSH este alegerea perfectă pentru aplicații care necesită performanțe semnificative și control precis într-un format compact. Motorul are protecție IP50, care oferă protecție adecvată împotriva prafului, menținând în același timp temperatura de funcționare necesară cu răcire prin convecție naturală. Servomotorul BSH0553T01F2A poate furniza un cuplu continuu de 1,3 Nm, în timp ce cuplul său maxim poate ajunge la 3,31 Nm, în funcție de controlerul utilizat. Puterea nominală de ieșire este de 350 W, dar cu unitatea LXM32.U90M2, aceasta poate ajunge până la 550 W. Viteza nominală este de obicei de 3000 rpm, dar viteza mecanică maximă poate ajunge la 9000 rpm. Această capacitate combinată face ca motorul să fie potrivit pentru sarcini de control al mișcării dinamice și de înaltă precizie, în care răspunsul rapid și poziționarea precisă sunt importante. Acest model este echipat cu feedback Sincos cu o singură rotație și o frână încorporată care oferă un cuplu de reținere de 0,8 Nm, asigurând oprirea în siguranță și menținerea poziției chiar și în cazul unei întreruperi de curent. Motorul are un design cu arbore nefiletat, cu un diametru al arborelui de 9 mm și o lungime a arborelui de 20 mm. Arborele motorului poate fi montat cu o flanșă conform standardelor internaționale, iar motorul este echipat cu conectori rotativi în unghi drept, ceea ce facilitează cablarea și instalarea cu economie de spațiu. Caracteristicile tehnice ale BSH0553T01F2A includ o constantă de cuplu de 0,39 Nm/A la 120 °C, o constantă de forță contraelectromotoare de 22 V/krpm, o rezistență a statorului de 3,1 Ohm și o inductanță a statorului de 3,9 mH la 20 °C. Motorul are 3 perechi de poli și un cuplu de inerție al rotorului de 0,1553 kg·cm². Forța radială maximă variază între 190 și 390 N în funcție de viteză, în timp ce forța axială maximă este de 0,2 ori forța radială. Răcirea prin convecție naturală asigură temperatura corectă de funcționare. Lungimea totală a motorului este de 203 mm, iar greutatea sa este de 1,9 kg. BSH0553T01F2A este compatibil cu unitățile Lexium 05 și Lexium 32 și oferă o rezoluție de feedback a vitezei de 131072 impulsuri/rotație pentru un control precis.
Date tehnice servomotor BSH0553T01F2A
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 9000 rpm
Date de performanță
Cuplu continuu: 1,3 N·m (cu diverse unități de acționare Lexium)
Cuplu maxim de menținere: 3,31 N·m (cu diverse unități de acționare Lexium)
Putere nominală de ieșire: 350 W (cu seria LXM05) - 550 W (cu actuator LXM32.U90M2)
Cuplu nominal: 1,1 N·m (cu seria LXM05) - 0,84 N·m (cu actuator LXM32.U90M2)
Viteză nominală: 3000 rpm (cu seria LXM05) - 6000 rpm (cu unitate LXM32.U90M2)
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze de alimentare: Trei faze
Curent continuu de repaus: 3,1 A
Putere continuă maximă: 0,97 W
Curent maxim: 11,9 A (cu seria LXM05) - 9 A (cu unitatea LXM32.U90M2)
Frecvență de comutare: 8 kHz
Constanta de cuplu: 0,39 N·m/A la 120 °C
Constanta EMF inversă: 22 V/rpm la 120 °C
Rezistența statorului: 3,1 Ohm la 20 °C
Inductanța statorului: 3,9 mH la 20 °C
Constanta de timp electrică a statorului: 2,39 ms la 20 °C
Caracteristici mecanice
Capătul arborelui: Fără blocare
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Diametru arbore motor: 9 mm
Lungime arbore: 20 mm
Tip feedback: SinCos Hiperface cu buclă simplă
Cuplu de reținere: 0,8 N·m (frână)
Dimensiunea flanșei motorului: 55 mm
Număr de bobine ale motorului: 3
Număr de poli ai motorului: 3
Inerție rotor: 0,1553 kg.cm²
Tip de răcire: Convecție naturală
Lungime: 203 mm
Greutate netă: 1,9 kg
Compatibilitate
Compatibilitate produs: LXM05AD, LXM05BD, LXM05CD și LXM32 la diferite niveluri de tensiune
Compatibilitate serie: Lexium 05 și Lexium 32
