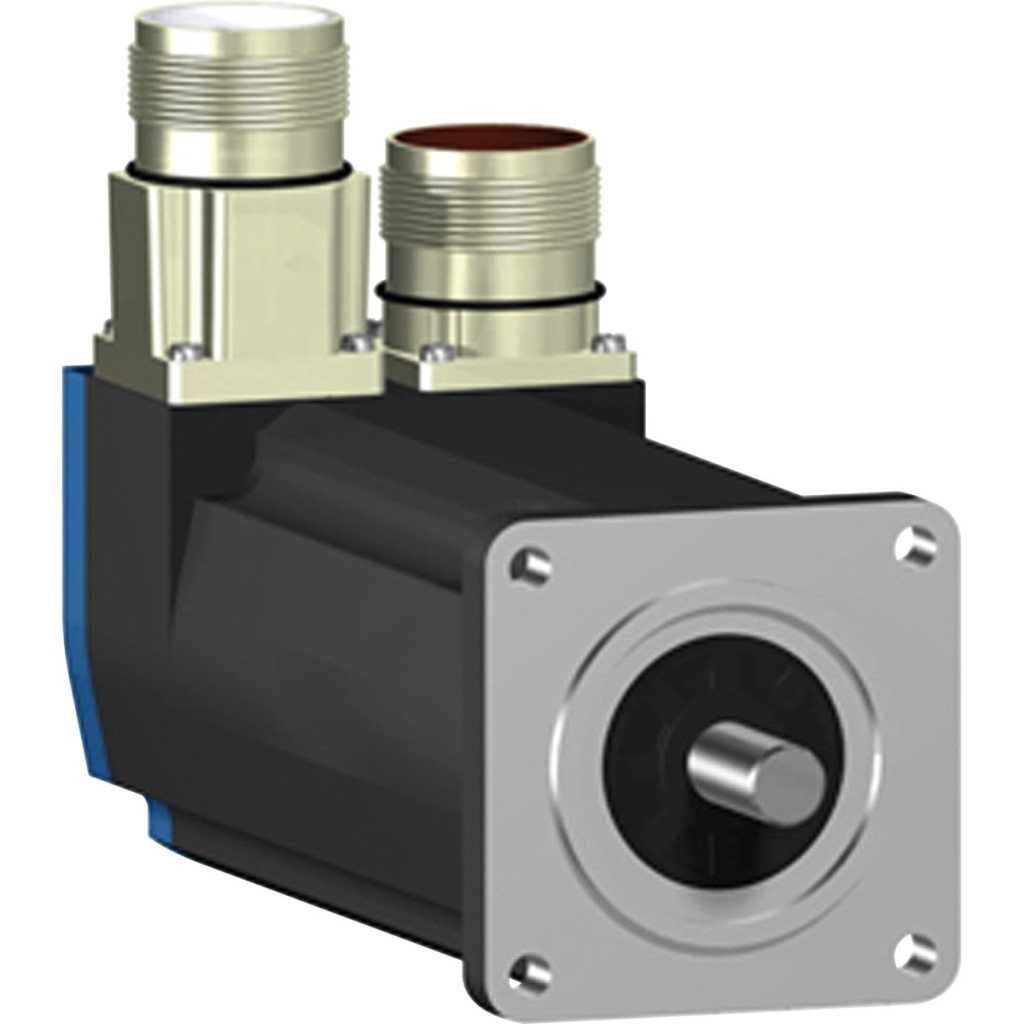

Servomotorul Schneider Electric BSH0553T11A1A este un produs compact de înaltă calitate din familia Lexium 05, dezvoltat pentru aplicații de control precis al mișcării. Acest servomotor cu flanșă de 55 mm are caracteristici dinamice excelente și este potrivit pentru o gamă largă de aplicații industriale în care sunt necesare poziționarea precisă și performanța fiabilă. Modelul BSH0553T11A1A are parametri tehnici remarcabili care asigură performanțe ridicate. Motorul are un cuplu continuu de 1,3 Nm și un cuplu maxim de până la 3,31 Nm, ceea ce îl face ideal pentru aplicații care necesită accelerație de mare putere pe termen scurt. Viteza mecanică maximă este de 9000 rpm, în timp ce viteza nominală este de 3000 rpm. Motorul are o putere nominală de 350 W, dar în unele configurații poate atinge până la 550 W. Această putere este perfect suficientă pentru majoritatea aplicațiilor de precizie, cum ar fi mașini de ambalat, roboți mici sau componente pentru linii de producție automatizate. Servomotorul BSH este extrem de versatil și compatibil cu diverse opțiuni de alimentare. Poate fi utilizat cu 110...120 V monofazat, 200...240 V monofazat și 200...240 V trifazată, în combinație cu diverse servomotoare Lexium, cum ar fi LXM05AD17F1, LXM05AD17M2, LXM05AD17M3X, LXM05BD17F1, LXM05BD17M2, LXM05BD17M3X, LXM05CD17F1, LXM05CD17M2, LXM05CD17M3X, LXM32.D18M2 sau LXM32.U90M2. Această compatibilitate permite integrarea motorului în diferite medii de control. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, facilitând în același timp răcirea. Răcirea prin convecție naturală este suficientă pentru a menține motorul la o temperatură adecvată în condiții normale de funcționare. Poziționarea precisă a BSH0553T11A1A este asigurată de feedback-ul SinCos Hiperface cu o singură rotație, care are o rezoluție de 131072 puncte/rotație și funcționează cu o eroare unghiulară de numai 1,4°. Motorul are un diametru de 9 mm, o lungime de 20 mm și un capăt de arbore cu cheie (lățimea cheii 12 mm), ceea ce permite o conexiune mecanică sigură și precisă. Motorul este echipat cu conectori drepți și nu are sistem de frânare încorporat. Dimensiunile sale sunt compacte, cu o lungime totală de 176,5 mm, ceea ce permite instalarea în spații înguste. Motorul, care are o flanșă conformă cu standardele internaționale, poate fi montat folosind patru orificii cu diametrul de 5,5 mm dispuse într-un cerc de 63 mm. Marginea de centrare are un diametru de 40 mm și o adâncime de 2 mm. Aceste caracteristici de montare asigură o reglare precisă și o funcționare fiabilă chiar și la viteze mari. Caracteristicile tehnice suplimentare ale motorului includ o constantă de cuplu de 0,39 Nm/A la 120 °C, o constantă de forță contraelectromotoare de 22 V/krpm, o rezistență a statorului de 3,1 Ohm și o inductanță a statorului de 3,9 mH la 20 °C. Constanta de timp electrică a statorului este de 2,39 ms. Cuplul de inerție al rotorului motorului este de 0,134 kg·cm², ceea ce permite pornirea și oprirea rapidă.
Schneider Electric Lexium 05 - BSH0553T11A1A - Servomotor BSH, 55 mm, max. 550 W, 1,2 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici cheie
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu de reținere continuu: 1,3 N·m (cu servomotoare LXM05), 1,2 N·m (cu servomotoare LXM32)
Cuplu maxim de menținere: 3,31 N·m (cu servomotoare LXM05), 3,0–3,3 N·m (cu servomotoare LXM32)
Putere nominală de ieșire: 350 W (cu servomotoare LXM05), 550 W (cu unități LXM32.U90M2)
Cuplu nominal: 1,1 N·m (cu unități LXM05), 0,84–1,14 N·m (cu unități LXM32)
Viteză nominală: 3000 rpm (cu unități LXM05), 6000 rpm (cu LXM32.U90M2)
Compatibilitatea produsului
Unități compatibile: LXM05AD17F1 (110...120 V monofazat), LXM05AD17M2 (200...240 V monofazat), LXM05BD17F1 (110...120 V monofazat), LXM05BD17M2 (200...240 V monofazat), LXM05CD17F1 (110...120 V monofazat), LXM05CD17M2 (200...240 V monofazat), LXM32.U90M2 (230 V monofazat), LXM32.D18M2 (115 V monofazat), LXM05AD17M3X (200...240 V trifazat), LXM05BD17M3X (200...240 V trifazat), LXM05CD17M3X (200...240 V trifazat)
Compatibilitate cu familia de produse: Lexium 32, Lexium 05
Parametri tehnici
Capătul arborelui: Știft de blocare
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă conform standardului internațional
Conexiune electrică: Conectori drepți
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: trifazat
Curent continuu de staționare: 3,1 A
Putere continuă maximă: 0,97 W
Curent maxim (Irms): 11,9 A (cu acționări LXM05), 9-10 A (cu acționări LXM32)
Curent continuu maxim: 11,9 A
Frecvență de comutare: 8 kHz
Caracteristici mecanice
Arbore secundar: Fără capăt secundar al arborelui
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiunea flanșei motorului: 55 mm
Număr de unități motor: 3
Cuplu constant: 0,39 N·m/A la 120 °C
EMF invers constant: 22 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție de rotație: 0,134 kg·cm²
Rezistență stator: 3,1 Ohm la 20 °C
Inductanța statorului: 3,9 mH la 20 °C
Constanta de timp electrică a statorului: 2,39 ms la 20 °C
Alte date
Forța radială maximă (Fr): 190 N la 8000 rpm, 200 N la 7000 rpm, 210 N la 6000 rpm, 230 N la 5000 rpm, 240 N la 4000 rpm, 270 N la 3000 rpm, 310 N la 2000 rpm, 390 N la 1000 rpm
Forța axială maximă (Fa): 0,2 x Fr Tip de răcire: Convecție naturală Lungime: 176,5 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 63 mm
Greutate netă: 1,76 kg
Referință dimensiune: BSH0553T Precizia erorii de unghi: 1,4°
