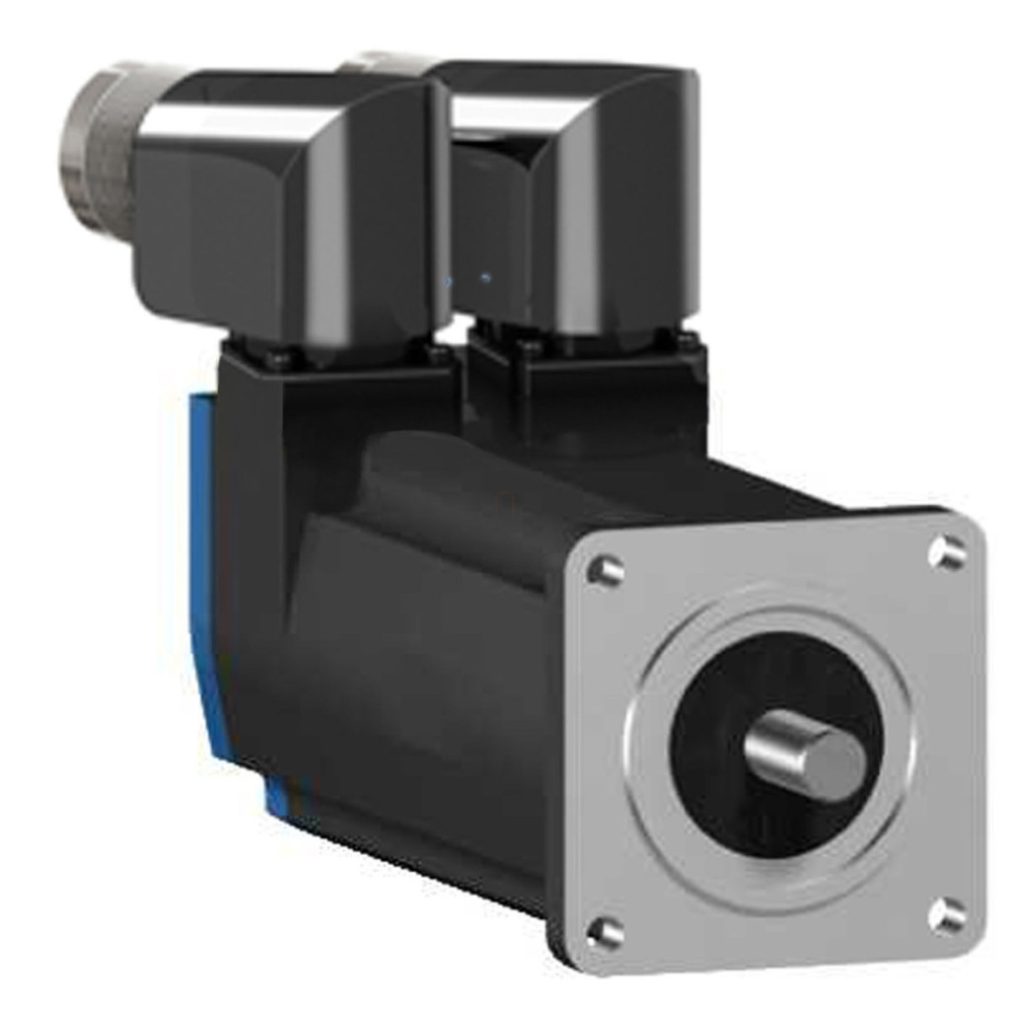

Servomotorul Schneider Electric BSH0553T11A2A este un membru excelent al familiei de produse Lexium 05, care, datorită designului compact și funcționării precise, este alegerea ideală pentru aplicații de automatizare industrială. Acest motor de 55 mm poate furniza un cuplu continuu de 1,3 Nm, funcționând la o viteză nominală de 3000 rpm și atingând o viteză maximă de până la 9000 rpm. Servomotorul cu capăt de arbore blocat și feedback SinCos cu o singură rotație nu are frână încorporată și are un grad de protecție IP50. Motorul BSH0553T11A2A oferă performanțe remarcabile într-o gamă largă de tensiuni și moduri de alimentare. Poate fi utilizat în rețele monofazate de 110-120 V, precum și în sisteme monofazate de 200-240 V sau trifazate de 200-240 V. Motorul are o putere nominală de 350 W și un cuplu maxim de până la 3,31 Nm, oferind o capacitate excelentă de încărcare dinamică. Versatilitatea motorului este demonstrată de compatibilitatea sa cu diverse servomotoare Lexium, inclusiv LXM05AD17F1, LXM05AD17M2, LXM05BD17F1, LXM05BD17M2, LXM05CD17F1, LXM05CD17M2, LXM32.U90M2, LXM32.D18M2 și, în versiunile trifazate, tipurile LXM05AD17M3X, LXM05BD17M3X și LXM05CD17M3X. Parametrii tehnici ai motorului sunt impresionanți: are un cuplu constant de 0,39 Nm/A și o forță contraelectromotoare de 22 V/krpm la 120 °C. Motorul cu 3 perechi de poli are o rezistență a statorului de 3,1 Ohm și o inductanță de 3,9 mH la 20 °C. Constanta de timp electrică a statorului este de 2,39 ms. Rotorul are un cuplu de inerție redus, de numai 0,134 kg.cm², ceea ce permite un răspuns rapid în timpul sarcinilor de poziționare. Rezoluția de feedback a vitezei motorului este excepțional de mare, de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Caracteristicile fizice ale servomotorului BSH0553T11A2A sunt bine gândite: are o lungime totală de 176,5 mm, un diametru al arborelui de 9 mm și o lungime a arborelui de 20 mm. Gulerul de centrare are un diametru de 40 mm și o adâncime de 2 mm. Găurile de montare ale motorului au un diametru de 5,5 mm și un pas de 63 mm. Motorul este răcit prin convecție naturală și nu necesită un sistem de răcire separat. Conectorii electrici pot fi rotiți în unghi drept, ceea ce facilitează cablarea în diverse situații de instalare. BSH0553T11A2A este o alegere excelentă pentru aplicații industriale în care este necesar un control precis, rapid și fiabil al mișcării.
Schneider Electric Lexium 05 - BSH0553T11A2A - Servomotor BSH, 55 mm, max. 550 W, 1,2 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu continuu: 1,2 N.m LXM32.U90M2 la 3 A, 230 V, monofazat
Cuplu continuu: 1,3 N.m LXM05AD17F1, 110...120 V, monofazat
Cuplu continuu: 1,3 N.m LXM05AD17M2, 200...240 V, monofazat
Cuplu continuu: 1,3 N.m LXM05BD17F1, 110...120 V, monofazat
Cuplu continuu: 1,3 N.m LXM05BD17M2, 200...240 V, monofazat
Cuplu continuu: 1,3 N.m LXM05CD17F1, 110...120 V, monofazat
Cuplu continuu: 1,3 N.m LXM05CD17M2, 200...240 V, monofazat
Cuplu maxim: 3,31 N.m LXM05AD17F1, 110...120 V, monofazat
Putere nominală de ieșire: 350 W LXM05AD17F1, 110...120 V, monofazat
Putere nominală de ieșire: 350 W LXM05AD17M2, 200...240 V, monofazat
Viteză nominală: 3000 rpm LXM05AD17F1, 110...120 V, monofazat
Viteză nominală: 3000 rpm LXM05AD17M2, 200...240 V, monofazat
Compatibilitatea produsului
LXM05AD17F1 110...120 V monofazat
LXM05AD17M2 200...240 V monofazat
LXM05BD17F1 110.....120 V monofazat
LXM05BD17M2 200...240 V monofazat
LXM05CD17F1 110...120 V monofazat
LXM05CD17M2 200...240 V monofazat
LXM32.U90M2 230 V monofazat
LXM32.D18M2 115 V monofazat
LXM05AD17M3X 200...240 V trifazat
LXM05BD17M3X 200...240 V trifazat
LXM05CD17M3X 200...240 V trifazat
Caracteristici fizice
Capătul arborelui: blocabil
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate familie de produse: Lexium 05, Lexium 32
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: trifazic
Curent de menținere continuu: 3,1 A
Putere continuă maximă: 0,97 W
Curent Irms maxim: 11,9 A pentru LXM05AD17F1
Frecvență de comutare: 8 kHz Al doilea arbore: Fără capăt al doilea arbore Diametru arbore: 9 mm Lungime arbore: 20 mm Lățime blocare: 12 mm Tip feedback: SinCos cu o singură rotație Hiperface Dimensiunea flanșei motorului: 55 mm Număr de stive motor: 3 Constanta cuplului: 0,39 N.m/A la 120 °C Constanta forței contraelectromotoare: 22 V/rpm la 120 °C Număr de poli ai motorului: 3,0 Cuplu de inerție al rotorului: 0,134 kg.cm² Rezistența statorului: 3,1 Ohm la 20 °C
Inductanța statorului: 3,9 mH la 20 °C
Constanta de timp electrică a statorului: 2,39 ms la 20 °C
Forța radială maximă Fr: 190 N la 8000 rpm Tip de răcire: Convecție naturală Lungime: 176,5 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului de distanțare a orificiilor de montare: 63 mm Greutate netă: 1,76 kg Referință dimensiune: BSH0553T Eroare unghiulară: 1,4°
