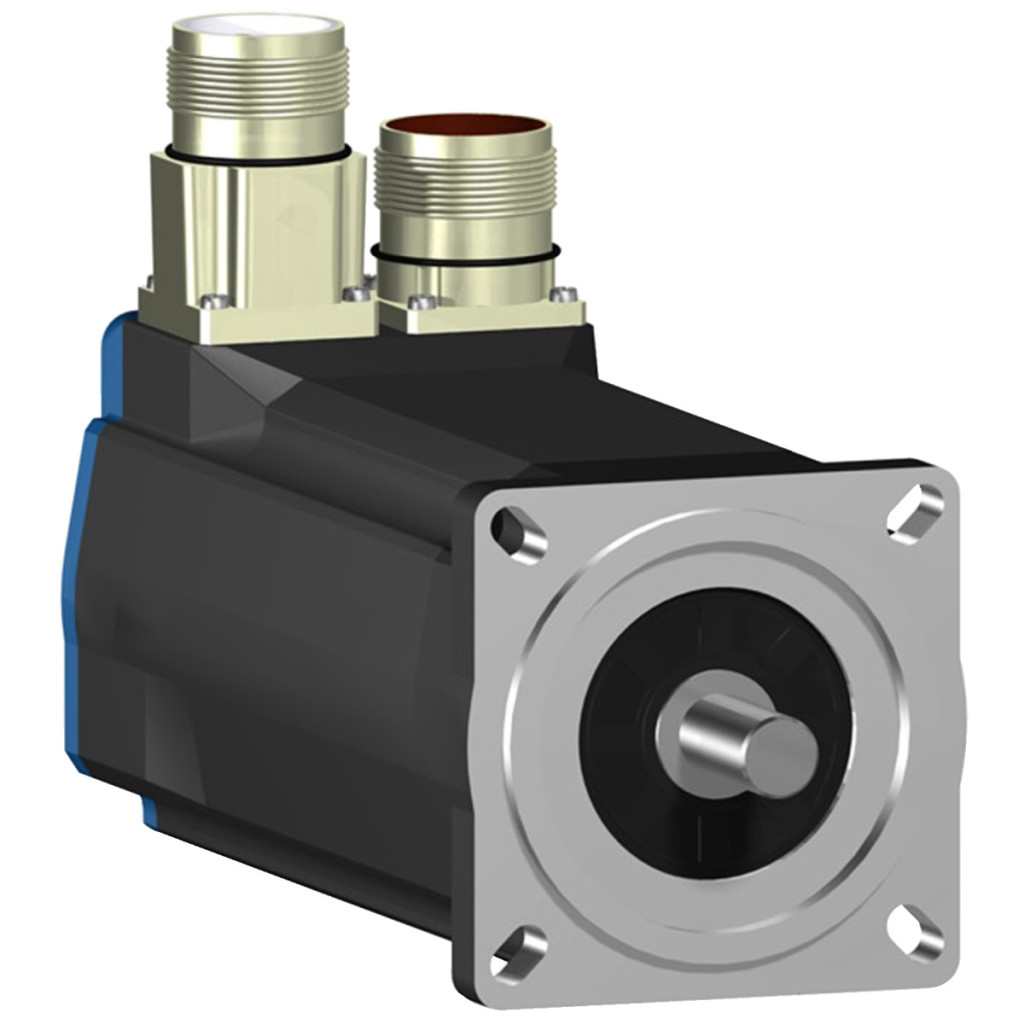

Schneider Electric Lexium 05 - BSH0702P01A2A - Servomotor BSH, 70 mm, max. 850 W, 2,2 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 195 mm

Lungime: 485 mm

Înălțime: 220 mm

Comandă specială

Schneider Electric Lexium 05 - BSH0702P01A2A - Servomotor BSH, 70 mm, max. 850 W, 2,2 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 05 - BSH0702P01A2A - Servomotor BSH, 70 mm, max. 850 W, 2,2 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118136199
Price: 4418.59 RON
Availability: InStock

4 418,59 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 05

Servomotorul Schneider Electric BSH0702P01A2A este un motor industrial de înaltă performanță dezvoltat pentru servomotoarele din seriile Lexium 05, 32 și 15, care permite poziționarea precisă și controlul vitezei în aplicații de automatizare. Cu flanșa sa compactă de 70 mm, acest motor este alegerea perfectă pentru aplicații în care mișcarea precisă și funcționarea fiabilă sunt esențiale. Modelul BSH0702P01A2A oferă un cuplu continuu de 2,2 Nm și un cuplu maxim de până la 7,6 Nm la o viteză nominală de 3000 rpm. Viteza sa mecanică maximă poate ajunge la 8000 rpm, oferind o flexibilitate excepțională într-o varietate de aplicații. Motorul are o putere nominală de 850 W, ceea ce îl face ideal pentru sisteme industriale de capacitate medie, cum ar fi mașini de ambalat, echipamente de manipulare a materialelor sau centre de prelucrare CNC. Motorul are protecție IP50, care oferă o protecție adecvată împotriva prafului și a altor contaminanți în medii industriale uscate. Utilizează feedback SinCos Hiperface cu o singură rotație, care permite detectarea extrem de precisă a poziției (131072 puncte/rotație) cu o eroare unghiulară de numai 1,4°. Arborele motorului are un diametru de 11 mm și o lungime de 23 mm, cu un design fără blocare care permite conectarea directă la diverse aplicații industriale. Conectivitatea este asigurată de conectori rotativi în unghi drept, care facilitează cablarea chiar și în locuri greu accesibile. Servomotorul BSH0702P01A2A are caracteristici electrice excelente: cuplu constant de 0,77 N.m/A la 120 °C, forță contraelectromotoare constantă de 48 V/krpm, rezistență statorică de 4,2 Ohm și inductanță de 10,65 mH la 20 °C. Motorul este răcit prin convecție naturală și nu necesită răcire forțată în condiții normale de funcționare. Este compatibil cu o serie de servomotoare Schneider Electric, precum seriile LXM05, LXM15 și LXM32, cu surse de alimentare monofazate (200...240 V) și trifazate (200...480 V). Motorul nu include frână, deci este recomandat pentru aplicații în care nu este necesară frânarea de menținere sau de urgență.

Schneider Electric Lexium 05 - BSH0702P01A2A - Servomotor BSH, 70 mm, max. 850 W, 2,2 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici tehnice principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului: Servomotor

Viteza mecanică maximă: 8000 rpm

Cuplu continuu: 2,2 N.m (3 A, 400 V, trifazat)

Cuplu maxim: 7,6 N.m (3 A pentru LXM32.D12N4, 400 V, trifazat)

Putere nominală de ieșire: 850 W (pentru LXM32.D12N4 la 3 A, 400 V, trifazat)

Cuplu nominal: 1,64 N.m (pentru LXM32.D12N4 la 3 A, 400 V, trifazat)

Viteza nominală: 5000 rpm (pentru LXM32.D12N4 la 3 A, 400 V, trifazat)

Compatibilitatea produsului

LXM05AD10M2 (200...240 V monofazat), LXM05AD17M2 (200...240 V monofazat), LXM05BD10M2 (200...240 V monofazat), LXM05BD17M2 (200...240 V monofazat), LXM05CD10M2 (200...240 V monofazat), LXM05CD17M2 (200...240 V monofazat), LXM15LD13M3 (230 V monofazat), LXM05AD10M3X (200...240 V trifazat), LXM05BD10M3X (200...240 V trifazat), LXM05CD10M3X (200...240 V trifazat), LXM05AD14N4 (380...480 V trifazat), LXM05BD14N4 (380...480 V trifazat), LXM05CD14N4 (380...480 V trifazat), LXM15LD10N4 (400 V trifazat), LXM05AD17M3X (200...240 V trifazat), LXM05BD17M3X (200...240 V trifazat), LXM05CD17M3X (200...240 V trifazat), LXM32.D12N4 (400 V trifazat), LXM32.D12N4 (480 V trifazat), LXM15LD10N4 (230 V trifazat), LXM15LD10N4 (480 V trifazat)

Caracteristici mecanice

Capătul arborelui: Fără blocare

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 131.072 puncte/rotație

Frână de reținere: Niciuna

Metodă de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Seriile compatibile: Lexium 05, Lexium 32, Lexium 15

Tensiune maximă de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu de repaus: 2,9 A

Putere continuă maximă: 1,51 W

Curent maxim Irms: 11,8 A

Curent continuu maxim: 11,8 A

Frecvență de comutare: 8 kHz

Arbore secundar: Fără capăt de arbore secundar

Diametru arbore: 11 mm

Lungime arbore: 23 mm

Tip de feedback: SinCos Hiperface cu o singură rotație

Caracteristici tehnice ale motorului

Dimensiunea flanșei motorului: 70 mm

Număr de elemente ale motorului: 2

Cuplu constant: 0,77 N.m/A la 120 °C

Constanta forței contraelectromotoare: 48 V/krpm la 120 °C

Număr de poli ai motorului: 3,0

Cuplu de inerție al rotorului: 0,41 kg.cm²

Rezistența statorului: 4,2 Ohm la 20 °C

Inductanța statorului: 10,65 mH la 20 °C

Constanta de timp electrică a statorului: 4,52 ms la 20 °C

Forța radială maximă Fr: 390 N la 6000 rpm, 710 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime:187 mm Diametru colier de centrare: 60 mm Adâncime colier de centrare: 2,5 mm Număr orificii de fixare: 4

Diametrul orificiilor de montare: 5,5 mm

Diametrul circular al orificiilor de montare: 82 mm

Greutate netă: 2,89 kg

Referință dimensiune: BSH0702P

Eroare de precizie unghiulară: 1,4°

Date

Lățime

195 mm

Lungime

485 mm

Înălțime

220 mm

EAN prezentat

3389118136199

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

3,356 kg/bucată

Numar articol

3389118136199
