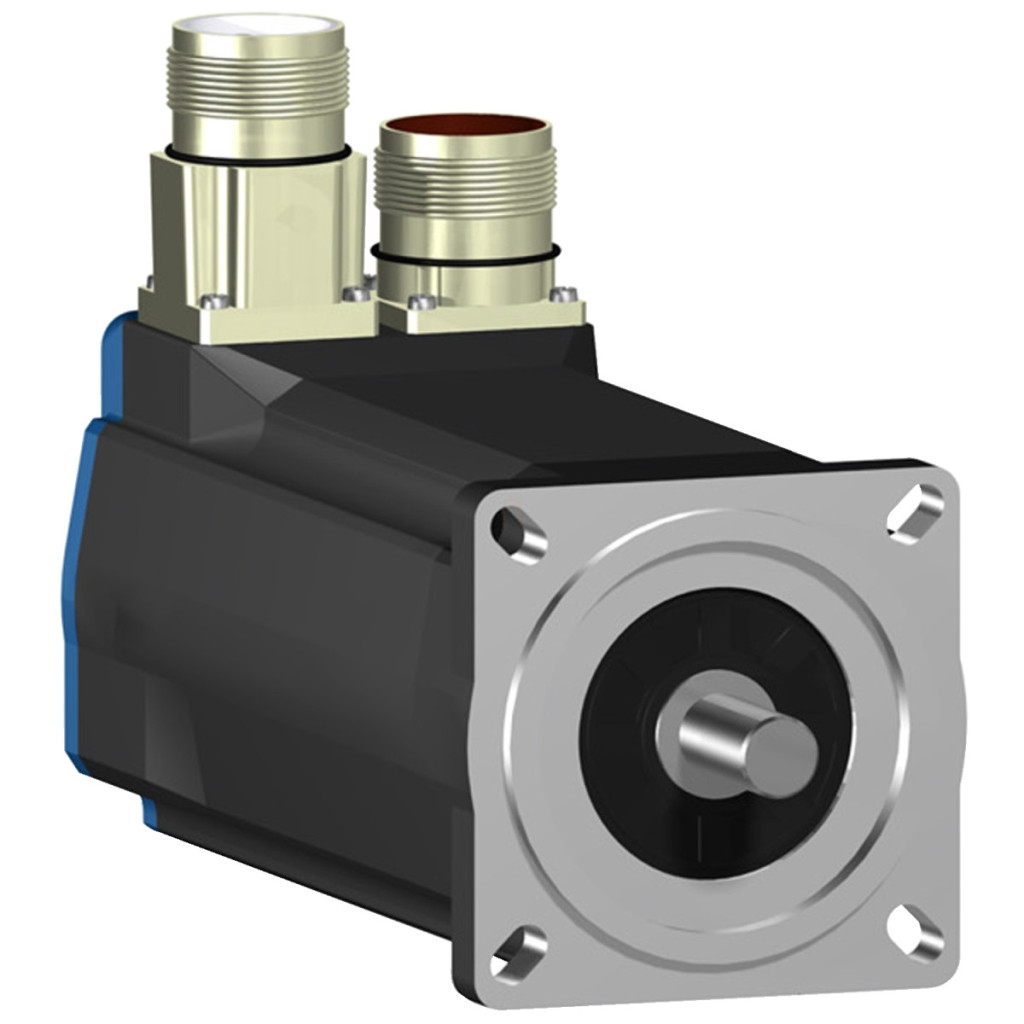

Servomotorul Schneider Electric BSH0703P31A1A este o componentă industrială de înaltă calitate și performanță, care aparține familiei de produse Lexium 05. Acest motor este ideal în special pentru aplicații care necesită poziționare precisă și cuplu constant, chiar și în condiții de sarcină variabilă. Servomotorul BSH are un design compact de 70 mm, care facilitează instalarea chiar și în spații înguste. Motorul are un cuplu nominal de 1,1 Nm la 3000 rpm, dar diferite combinații de acționare pot atinge caracteristici de performanță diferite. De exemplu, atunci când este asociat cu servomotorul LXM32.D18N4, poate atinge un cuplu continuu de până la 3,1 Nm și un cuplu maxim de 11,3 Nm. Motorul are o viteză mecanică maximă de 8000 rpm, ceea ce oferă o flexibilitate excepțională într-o varietate de aplicații. Motorul poate fi utilizat cu tensiuni de alimentare trifazate de 400 V și 480 V, iar puterea nominală de ieșire poate ajunge până la 1300 W atunci când este combinat cu un sistem de acționare adecvat. Protecția IP65 asigură funcționarea fiabilă a motorului chiar și în medii prăfuite și umede, protecția IP67 fiind disponibilă și ca opțiune atunci când se utilizează kitul de accesorii adecvat. Motorul este echipat cu un capăt de arbore blocat cu un diametru de 14 mm și o lungime de 30 mm, facilitând conectarea diverselor elemente de acționare. Motorul are conectori drepți, ceea ce simplifică instalarea și cablarea. Feedback-ul este asigurat de un encoder SinCos Hiperface de înaltă rezoluție, cu o precizie de 131072 impulsuri/rotație, ceea ce asigură o capacitate excelentă de poziționare. Servomotorul BSH0703P31A1A are o lungime totală de 220 mm și cântărește 3,62 kg. Motorul este răcit prin fluxul natural de aer și nu necesită răcire suplimentară pentru funcționarea normală. Inerția rotorului motorului este de 0,58 kg.cm², ceea ce permite pornirea și frânarea rapidă. Consumul de curent în stare staționară al motorului este de 4,1 A, iar consumul maxim de curent este de 17 A. Constanta de cuplu este de 0,78 N.m/A la 120 °C, iar constanta de tensiune este de 49 V/krpm, tot la 120 °C. Servomotorul Schneider Electric BSH0703P31A1A este compatibil cu familiile de acționări Lexium 05, Lexium 15 și Lexium 32, ceea ce îl face flexibil pentru integrarea în sisteme de automatizare existente sau planificate. Această versatilitate, dimensiunea compactă și performanța ridicată fac din acest motor alegerea ideală pentru aplicații industriale moderne, în special în domenii în care precizia și fiabilitatea sunt importante, cum ar fi industria ambalajelor, robotica, mașinile-unelte sau echipamentele de manipulare a materialelor.
Schneider Electric Lexium 05 - BSH0703P31A1A - Servomotor BSH, 70 mm, max. 1300 W, 3,1 Nm, IP65, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu continuu: Valori variabile în funcție de acționare, de la 1,1 Nm la 3,1 Nm
Cuplu maxim: Variază în funcție de acționare, de la 3,3 N·m la 11,3 N·m
Parametri nominali
Putere nominală de ieșire: 750 W - 1300 W (în funcție de acționare)
Cuplu nominal: 1,12 N·m - 2,44 N·m (în funcție de acționare)
Viteză nominală: 3000 rpm (implicit), dar până la 8000 rpm (în funcție de acționare)
Compatibilitate
Compatibilitate produs: Lexium 05, Lexium 15 și Lexium 32
Tensiune de alimentare: max. 480 V
Număr de faze de rețea: trifazat
Date mecanice
Capătul arborelui: Blocabil
Protecție IP: standard IP65 (IP67 disponibil cu kit separat)
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Parametri electrici
Curent continuu stator: 4,1 A
Putere continuă maximă: 1,7 W
Curent maxim: 15,2 A - 17 A (în funcție de acționare)
Curent continuu maxim: 17 A
Frecvență de comutare: 8 kHz
Proiectare mecanică
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Lățime zăvor: 20 mm
Tip feedback: SinCos cu o singură rotație Hiperface Dimensiunea flanșei motorului: 70 mm Număr de bobine ale motorului: 3 Alți parametri Constanta cuplului: 0,78 N.m/A la 120 °C Constanta tensiunii: 49 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție de rotație: 0,58 kg.cm²
Rezistența statorului: 2,7 Ohm la 20 °C
Inductanța statorului: 7,3 mH la 20 °C
Tip de răcire: Convecție naturală
Lungime: 220 mm
Greutate netă: 3,62 kg
