Schneider Electric BSH1002P12A1A este un servomotor de înaltă calitate din familia de produse Lexium 05, conceput pentru aplicații industriale de precizie. Acest motor de 100 mm este deosebit de potrivit pentru sarcini de automatizare care necesită poziționare de înaltă precizie și performanță fiabilă. Motorul BSH1002P12A1A are parametri tehnici remarcabili, care îl fac potrivit pentru utilizare chiar și în cele mai exigente medii industriale. Cuplul nominal al motorului variază între 3,4 și 5,8 Nm atunci când este asociat cu diferite serii de acționări Lexium, în timp ce cuplul maxim poate ajunge până la 18,3 Nm cu acționarea adecvată. Acest servomotor are o viteză mecanică maximă de 6000 rpm, cu o viteză nominală cuprinsă între 1500 și 6000 rpm, în funcție de sistemul de acționare. Motorul are un grad de protecție IP50, care asigură o protecție adecvată împotriva prafului în mediile industriale. Una dintre cele mai importante caracteristici ale modelului BSH1002P12A1A este sistemul de feedback multi-turn Sincos, care are o rezoluție de 131072 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Motorul are un capăt de arbore cu blocare, care asigură o conexiune sigură și stabilă de transmisie a puterii. Diametrul arborelui este de 19 mm, lungimea este de 40 mm, iar lățimea dispozitivului de blocare este de 30 mm. Schneider Electric BSH1002P12A1A nu include frână, este echipat cu conectori drepți și poate fi montat cu o flanșă care respectă standardele internaționale. Motorul este răcit prin convecție naturală, ceea ce simplifică instalarea și întreținerea. În ceea ce privește detaliile tehnice, motorul este proiectat pentru o conexiune la rețeaua electrică trifazată cu o tensiune maximă de alimentare de 480 V. Curentul nominal continuu este de 4,8 A, iar curentul maxim este de 17,1 A. Constanta de cuplu este de 1,21 Nm/A la 120 °C, iar constanta de tensiune este de 77 V/krpm la 120 °C. Motorul are 4 poli, iar cuplul de inerție al rotorului este de 2,31 kg·cm². Rezistența statorului este de 2,4 Ohm, inductanța este de 6,75 mH la 20 °C, iar constanta de timp electrică a statorului este de 5,29 ms. Forța radială maximă a motorului este de 620-990 N, în funcție de viteză, iar forța axială maximă este de 0,2 ori forța radială.

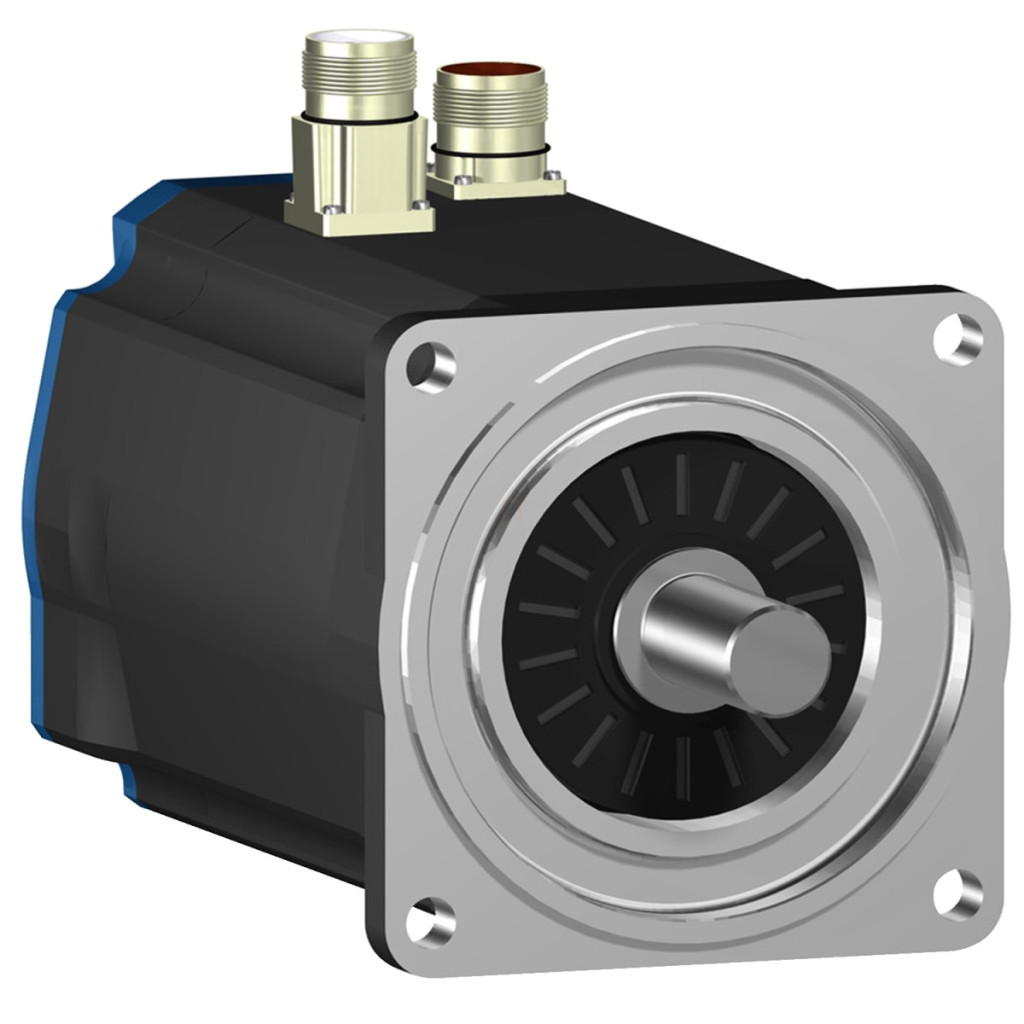

Schneider Electric Lexium 05 - BSH1002P12A1A - Servomotor BSH, 100 mm, max. 1700 W, 5,8 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 3,4-5,8 N.m (în funcție de acționare)
Cuplu maxim: 5,6-18,3 N.m (în funcție de acționare)
Date nominale de performanță
Putere nominală de ieșire: 780-2150 W (în funcție de acționare)
Cuplu nominal: 3,4-5,8 N.m (în funcție de acționare)
Viteză nominală: 1500-6000 rpm (în funcție de acționare)
Compatibilitate produs
Seriile compatibile: Lexium 05, Lexium 15, Lexium 32
Motoare compatibile: seria LXM05AD/BD/CD, seria LXM15LD, seria LXM32.D
Date mecanice
Capătul arborelui: Blocare
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație × 4096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Date suplimentare
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trei faze
Curent continuu de staționare: 4,8 A
Putere continuă maximă: 2,51 W
Curent maxim: 17,1 A
Curent constant maxim: 17,1 A
Frecvență de comutare: 8 kHz
Caracteristici fizice
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: Multiturn SinCos Hiperface Dimensiunea flanșei motorului: 100 mm Număr de unități motor: 2 Caracteristici electrice Constanta cuplului: 1,21 N.m/A la 120 °C Constanta tensiunii: 77 V/krpm la 120 °C
Număr de poli ai motorului: 4,0
Cuplu de inerție de rotație: 2,31 kg.cm²
Rezistența statorului: 2,4 Ohm la 20 °C
Inductanța statorului: 6,75 mH la 20 °C
Constanta de timp electrică a statorului: 5,29 ms la 20 °C
Capacitate de încărcare mecanică
Forță radială maximă: 620 N la 4000 rpm, 690 N la 3000 rpm, 790 N la 2000 rpm, 990 N la 1000 rpm
Forță axială maximă: 0,2 x Fr
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 204,5 mm
Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de găuri de montare: 4 Diametru gaură de montare: 9 mm Diametru cerc găuri de montare: 115 mm Greutate netă: 5,9 kg
