Servomotorul Schneider Electric BSH1003P11A1A este o soluție de ultimă generație pentru automatizarea industrială, oferind performanțe remarcabile și control de precizie pentru cele mai exigente aplicații. Acest servomotor BSH de 100 mm este o completare excelentă a familiei de produse Lexium, oferind compatibilitate perfectă cu sistemele de acționare Lexium 05, Lexium 15 și Lexium 32. Motorul BSH1003P11A1A are parametri tehnici impresionanți: viteza sa mecanică maximă este de 6000 rpm, în timp ce viteza nominală variază între 1500 și 6000 rpm, în funcție de model. Cuplul său continuu poate ajunge până la 8 Nm, asigurând o funcționare fiabilă chiar și sub sarcini susținute. Poate produce un cuplu maxim de până la 28,3 Nm pentru o perioadă scurtă de timp, ceea ce este deosebit de util în aplicații care necesită poziționare rapidă. Puterea nominală a motorului variază între 1100 și 2600 W, în funcție de configurație, ceea ce permite un spectru larg de funcționare. BSH1003P11A1A se mândrește cu o serie de caracteristici tehnice speciale. Are un capăt de arbore blocat, care permite o transmisie sigură și fiabilă a puterii. Arborele are un diametru de 19 mm și o lungime de 40 mm. Nivelul de protecție IP50 oferă o protecție adecvată împotriva prafului, ceea ce este un aspect important pentru aplicațiile în medii industriale. Motorul nu are frână, dar este echipat cu conectori drepți pentru o instalare ușoară. Feedback-ul este asigurat de un encoder SinCos Hiperface cu o rezoluție impresionantă de 131.072 puncte/rotație, care permite o poziționare extrem de precisă. Analizând mai în detaliu specificațiile tehnice: motorul este format din 3 fascicule de bobine, cuplul său constant este de 1,22 N·m/A la 120 °C, iar constanta sa EMF inversă este de 77 V/krpm, tot la 120 °C. Motorul are 4 poli, iar cuplul de inerție al rotorului este de 3,22 kg·cm². Rezistența statorului este de 1,43 Ohm la 20 °C, inductanța sa este de 4,7 mH, iar constanta de timp electrică este de 6,15 ms. Sistemul său de răcire se bazează pe convecție naturală, ceea ce reduce cerințele de întreținere. Lungimea totală a motorului este de 240,5 mm, iar greutatea sa netă este de 7,4 kg. Diametrul colierului de centrare este de 95 mm, iar adâncimea sa este de 3,5 mm. Există 4 orificii de montare cu un diametru de 9 mm, dispuse într-un cerc cu un diametru de 115 mm.

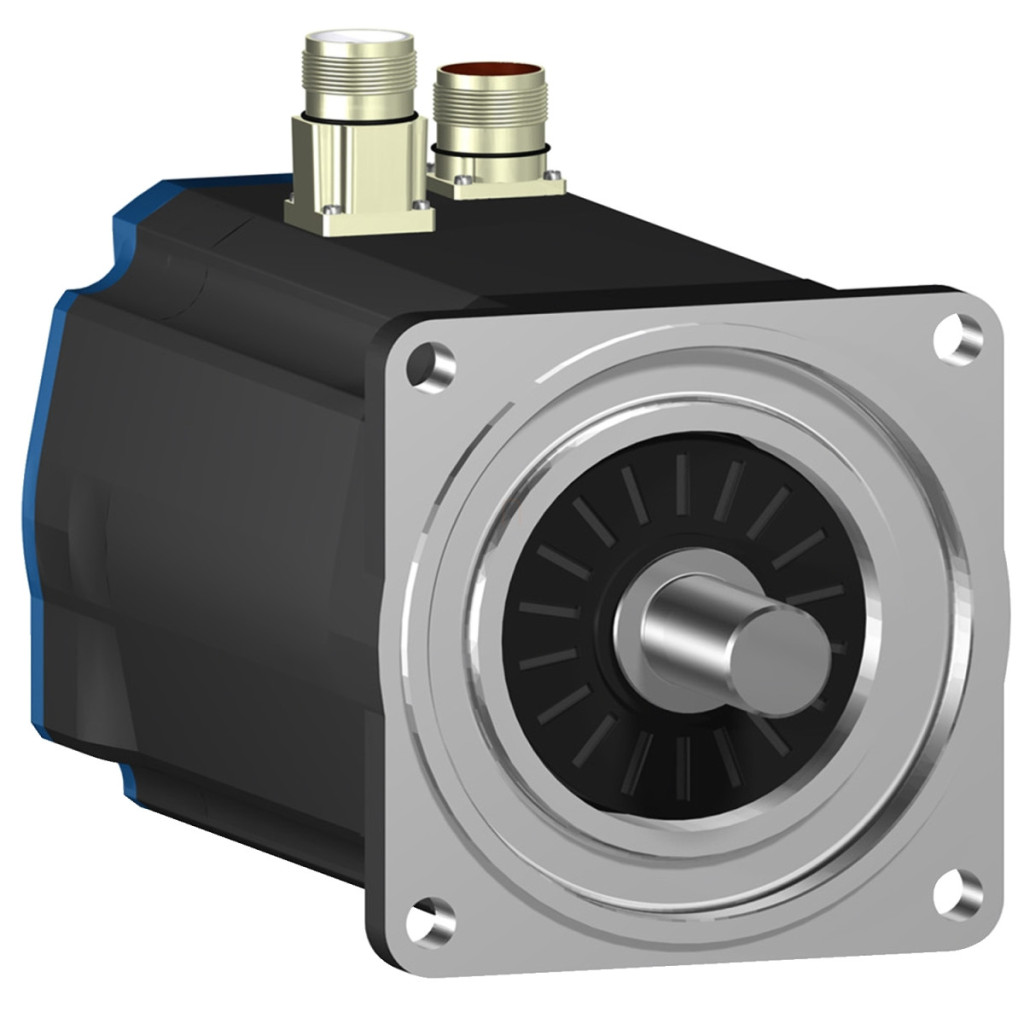

Schneider Electric Lexium 05 - BSH1003P11A1A - Servomotor BSH, 100 mm, max. 2600 W, 8 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 7,8 N.m (LXM05CD28M2, 200...240 V, monofazat), 8 N.m (LXM32.D30N4, 400 V, trifazat)
Cuplu maxim: 28,3 N.m (LXM32.D30N4, 400 V, trifazat), 19,69 N.m (LXM05CD28M2, 200...240 V, monofazat)
Caracteristici de putere
Putere nominală de ieșire: 2600 W (LXM32.D30N4, 480 V, trifazat), 1100 W (LXM05CD28M2, 200...240 V, monofazat)
Cuplu nominal: 6,3 N.m (LXM32.D30N4, 400 V, trifazat), 6,73 N.m (LXM05CD28M2, 200...240 V, monofazat)
Viteza nominală: 2500 rpm (LXM15LD21M3, 230 V, trifazat), 1500 rpm (LXM05CD28M2, 200...240 V, monofazat)
Compatibilitate
Compatibilitate produs: unități de acționare din seriile LXM05, LXM15, LXM32
Compatibilitate familie de produse: Lexium 32, Lexium 15, Lexium 05
Caracteristici fizice
Tip capăt arbore: Știft de blocare
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Metodă de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Parametri electrici
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trefazat
Curent staționar continuu: 6,6 A
Putere continuă maximă: 3,14 W
Curent maxim: 28,3 A
Curent continuu maxim: 28,3 A
Frecvență de comutare: 8 kHz Caracteristici tehnice ale motorului Al doilea arbore: Fără capăt al doilea arbore Diametru arbore: 19 mm Lungime arbore: 40 mm Lățime canelură de blocare: 30 mm Tip feedback: SinCos Hiperface cu o singură rotație Dimensiunea flanșei motorului: 100 mm Număr de înfășurări ale motorului: 3 Constanta cuplului: 1,22 N.m/A la 120 °C Constanta EMF inversă: 77 V/krpm la 120 °C Număr de poli ai motorului: 4,0 Cuplu de inerție al rotorului: 3,22 kg.cm² Rezistența statorului: 1,43 Ohm la 20 °C
Inductanța statorului: 4,7 mH la 20 °C
Constanta de timp electrică a statorului: 6,15 ms la 20 °C
Forța radială maximă: 1050 N la 1000 rpm, 660 N la 4000 rpm
Forță axială maximă: 0,2 x Fr
Tip de răcire: Convecție naturală
Dimensiuni mecanice
Lungime: 240,5 mm
Diametru colier de centrare: 95 mm Adâncimea colierului de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 9 mm Cercul orificiilor de montare: 115 mm Greutate netă: 7,4 kg
