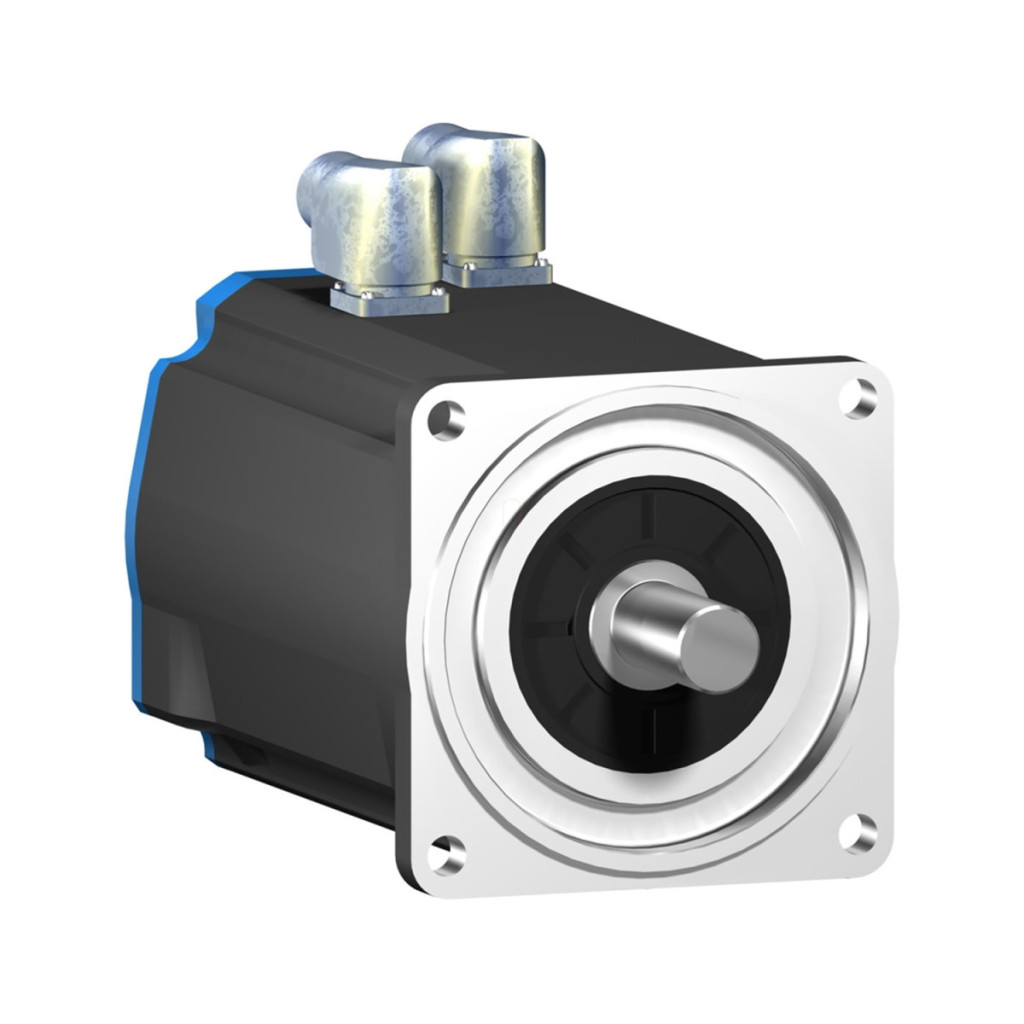

Servomotorul Schneider Electric BSH1401P01A2A este un motor de înaltă performanță din familia de produse Lexium 05, oferind un cuplu și o viteză excepționale. Acest model oferă o soluție eficientă pentru o gamă largă de sarcini de automatizare industrială în care controlul precis al mișcării este esențial. Servomotorul BSH1401P01A2A are un cuplu continuu de 11,1 Nm, care poate fi mărit la 11,4 Nm atunci când este combinat cu diverse unități de acționare Lexium. Cuplul maxim al dispozitivului variază între 23,33 și 27 Nm, în funcție de acționarea asociată, ceea ce îl face ideal pentru aplicații grele. Viteza mecanică maximă este de 4000 rpm, în timp ce viteza nominală variază între 1500 și 3000 rpm, în funcție de tipul de acționare. Motorul cu flanșă de 140 mm permite o montare stabilă și de înaltă precizie, cu un design al flanșei care respectă standardele internaționale. În ceea ce privește performanța, BSH1401P01A2A este foarte versatil: puterea nominală de ieșire variază între 1400 W și 3000 W, în funcție de acționarea și sursa de alimentare utilizate. Este compatibil cu o gamă largă de acționări, inclusiv seriile Lexium 32, Lexium 05 și Lexium 15, ceea ce îl face flexibil pentru integrarea în diverse sisteme de automatizare. Motorul trifazat poate fi utilizat cu o tensiune de alimentare de 230 V, 400 V sau 480 V, ceea ce îi mărește și mai mult gama de aplicații. Motorul BSH1401P01A2A dispune de un sistem de feedback SinCos Hiperface cu o singură rotație, care oferă o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Acest lucru este deosebit de important pentru aplicații care necesită o precizie ridicată, cum ar fi mașinile CNC, robotica sau liniile de producție de precizie. Motorul are o precizie a erorii unghiulare de numai 1,4°. Nivelul de protecție IP50 oferă o protecție adecvată împotriva prafului, dar nu este adecvat pentru protecția împotriva lichidelor, deci este cel mai bine utilizat în medii industriale uscate. Motorul BSH1401P01A2A are un diametru de 24 mm și un arbore lung de 50 mm, care este proiectat fără blocare. Acest design este avantajos pentru aplicații în care se utilizează un cuplaj de arbore sau altă metodă de fixare. Motorul este proiectat fără frână, ceea ce simplifică sistemul în situații în care nu este necesară o forță de reținere. Cuplul de inerție al rotorului este de 7,41 kg.cm², ceea ce asigură o performanță dinamică bună. În ceea ce privește detaliile tehnice, motorul are o rezistență a statorului de 1,41 Ohm și o inductanță a statorului de 8,17 mH măsurată la 20 °C. Constanta de timp electrică a statorului este de 11,06 ms. Constanta de cuplu este de 1,43 N.m/A la 120 °C, în timp ce constanta EMF inversă este de 100 V/krpm la aceeași temperatură. Răcirea prin convecție naturală simplifică proiectarea sistemului, eliminând necesitatea echipamentelor suplimentare de răcire. Motorul are 5 perechi de poli, ceea ce contribuie la funcționarea sa eficientă. Servomotorul BSH1401P01A2A este echipat cu conectori rotativi în unghi drept, care facilitează cablarea în diferite poziții de instalare. Curentul continuu maxim de 20,8 A și curentul continuu de blocare de 7,8 A oferă rezerve de putere suficiente pentru o varietate de aplicații. Frecvența de comutare este de 8 kHz, ceea ce permite o funcționare stabilă. Servomotorul BSH1401P01A2A este o alegere excelentă pentru aplicații avansate de control al mișcării, în care precizia, fiabilitatea și performanța sunt esențiale.
Schneider Electric Lexium 05 - BSH1401P01A2A - Servomotor BSH, 140 mm, max. 3000 W, 11,1 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu de blocare continuu: 11,1 N.m (pentru LXM32.D30N4, 10 A, 400 V, trifazic)
Cuplu de blocare continuu: 11,4 N.m (pentru LXM05AD34N4, LXM05BD34N4, LXM05CD34N4, 380...480 V, trifazat) Cuplu maxim de menținere: 27 N.m (pentru LXM32.D30N4, 10 A, 400 V, trifazat)
Cuplu maxim la blocare: 23,33 N.m (pentru LXM05AD34N4, LXM05BD34N4, LXM05CD34N4, 380...480 V, trifazat)
Date de performanță
Putere nominală de ieșire: 2500 W (10 A, 400 V, trifazat)
Putere nominală de ieșire: 3000 W (pentru LXM32.D30N4 10 A, 480 V, trifazat)
Putere nominală de ieșire: 2200 W (pentru LXM05AD34N4, LXM05BD34N4, LXM05CD34N4, 380...480 V, trifazat)
Cuplu nominal: 9,5 N.m (pentru LXM32.D30N4, 10 A, 400 V, trifazat)
Cuplu nominal: 6,9 N.m (pentru LXM05AD34N4, LXM05BD34N4, LXM05CD34N4, 380...480 V, trifazat)
Viteza nominală: 2500 rpm (pentru LXM32.D30N4, 10 A, 400 V, trifazat)
Viteza nominală: 3000 rpm (pentru LXM32.D30N4 10 A, 480 V, trifazat)
Viteza nominală: 3000 rpm (pentru LXM05AD34N4, LXM05BD34N4, LXM05CD34N4, 380...480 V, trifazat)
Compatibilitate
Compatibilitate produs: LXM15LD28M3 230 V trifazat
Compatibilitate produs: LXM05AD34N4 380...480 V trifazat
Compatibilitate produs: LXM05BD34N4 380...480 V trifazat
Compatibilitate produs: LXM05CD34N4 380...480 V trifazat
Compatibilitate produs: LXM15MD28N4 230/400/480 V trifazat
Compatibilitate produs: LXM15MD40N4 400/480 V trifazat
Compatibilitate familie: Lexium 32, Lexium 05, Lexium 15
Caracteristici fizice
Capăt arbore: Fără canelură
Nivel de protecție IP: Standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trei faze Curent de oprire continuu: 7,8 A Putere continuă maximă: 3,6 W Curent maxim Irms: 20,8 A (pentru toate unitățile compatibile) Curent constant maxim: 20,8 A Frecvență de comutare: 8 kHz A doua axă: Fără capăt al doilea ax 8 kHz
Al doilea arbore: Fără capăt al doilea arbore
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiunea flanșei motorului: 140 mm
Număr de fascicule motor: 1
Parametri electrici
Cuplu constant: 1,43 N.m/A la 120 °C
Forță contraelectromotoare constantă: 100 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 7,41 kg.cm² Rezistență stator: 1,41 Ohm la 20 °C Inductanță stator: 8,17 mH la 20 °C
Constantă de timp electrică a statorului: 11,06 ms la 20 °C
Capacitate de încărcare mecanică
Forță radială maximă Fr: 1530 N la 3000 rpm
Forță radială maximă Fr: 1760 N la 2000 rpm
Forță radială maximă Fr: 2210 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Alte caracteristici
Tip de răcire: Convecție naturală Lungime: 217,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr orificii de fixare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 11,9 kg Referință dimensiune: BSH1401P Eroare de precizie [eroare unghiulară]: 1,4° Temperatura cuprului la cald: 120 °C BSH1401P
Eroare de precizie [eroare unghiulară]: 1,4°
Temperatura cuprului la cald: 120 °C
Temperatura magnetului la cald: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
