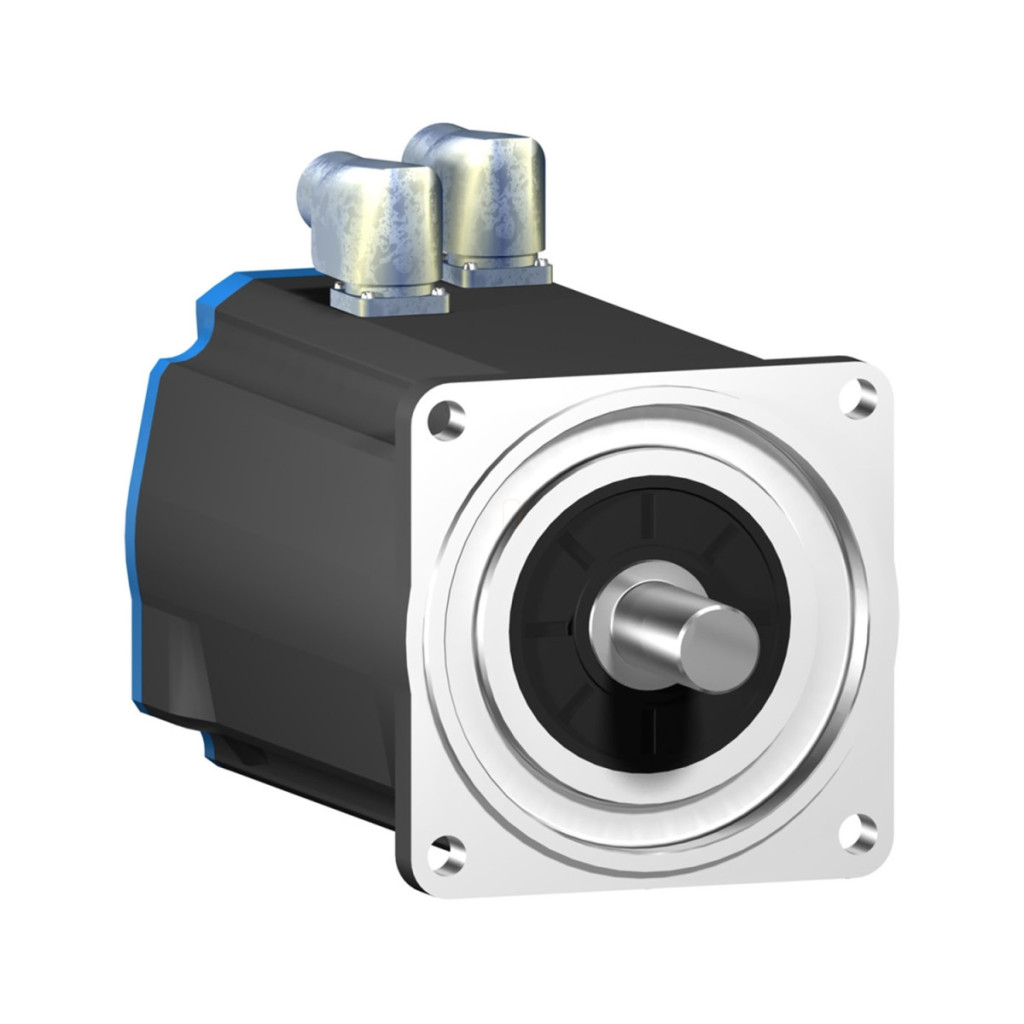

Servomotorul Schneider Electric BSH1401P02F2A este un exemplu excelent al familiei de produse Lexium 05, care oferă performanțe și fiabilitate remarcabile în sistemele de automatizare industrială. Acest motor de înaltă precizie oferă un cuplu continuu de 11,1 Nm și dispune de o flanșă standard internațională de 140 mm, care facilitează instalarea într-o varietate de medii de aplicare. Motorul BSH1401P02F2A funcționează la o viteză nominală de 1500 rpm, în timp ce viteza sa mecanică maximă poate ajunge la 4000 rpm. Designul axului neted, fără caneluri, are un diametru de 24 mm și o lungime de 50 mm, oferind opțiuni de conectare flexibile pentru o varietate de aplicații industriale. Motorul este echipat cu o frână încorporată care oferă un cuplu de reținere de 23 Nm, ceea ce îl face deosebit de avantajos în situații în care menținerea poziției este esențială, cum ar fi în sistemele de ridicare sau în sarcini care necesită o poziționare precisă. Feedback-ul multi-turn Sincos are o rezoluție de 131072 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Servomotorul BSH1401P02F2A este compatibil cu familiile de acționări Lexium 05, Lexium 32 și Lexium 15, fiind potrivit pentru o gamă largă de sisteme de control. Clasa de protecție IP50 oferă protecție de bază împotriva prafului și este optimizată pentru utilizarea în medii industriale uscate. Cuplul maxim al motorului poate atinge 27 Nm (în funcție de controler), ceea ce oferă caracteristici dinamice excelente pentru procese rapide de pornire și frânare. Puterea nominală de ieșire poate varia între 1400 W și 3000 W, în funcție de model, ceea ce îl face o alegere potrivită pentru aplicații cu cerințe de putere diferite. Din punct de vedere tehnic, BSH1401P02F2A are caracteristici avantajoase suplimentare, cum ar fi un cuplu de inerție al rotorului de 9,21 kg·cm², o rezistență a statorului de 1,41 Ohm și o inductanță a statorului de 8,17 mH (la 20 °C). Motorul poate fi răcit prin convecție naturală, ceea ce simplifică instalarea. În ceea ce privește dimensiunile, are o lungime totală de 255,5 mm, un diametru al colierului de centrare de 130 mm cu o adâncime de 3,5 mm și un diametru al cercului orificiilor de montare de 165 mm cu orificii de 11 mm. În ciuda designului său robust, motorul are o greutate netă de numai 13 kg, ceea ce facilitează manipularea și instalarea. Constanta de cuplu este de 1,43 N·m/A (la 120 °C), iar constanta EMF inversă este de 100 V/krpm (tot la 120 °C). Conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce permite o rutare flexibilă a cablurilor în diverse situații de instalare.
Schneider Electric Lexium 05 - BSH1401P02F2A - Servomotor BSH, 140 mm, max. 3000 W, 11,1 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu de reținere continuu: 11,1 N.m cu diverse servomotoare Lexium (LXM32.D30N4, LXM15MD28N4, LXM15MD40N4, LXM15LD28M3)
Cuplu maxim de menținere: 27 N.m (LXM32.D30N4 10 A, 400 V, trifazat)
Putere nominală de ieșire: 2500 W (LXM32.D30N4 10 A, 400 V, trifazat), 3000 W (LXM32.D30N4 10 A, 480 V, trifazat)
Cuplu nominal: 9,5 N.m (LXM32.D30N4 10 A, 400/480 V, trifazat)
Viteza nominală: 2500 rpm (LXM32.D30N4 10 A, 400 V, trifazat), 3000 rpm (LXM32.D30N4 10 A, 480 V, trifazat)
Compatibilitate produs
LXM15LD28M3 230 V trifazat, LXM05AD34N4 380...480 V trifazat, LXM05BD34N4 380...480 V trifazat, LXM05CD34N4 380...480 V trifazat, LXM15MD28N4 la diferite niveluri de tensiune, LXM15MD40N4 la diferite niveluri de tensiune
Date tehnice
Capătul arborelui: Fără blocare
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici suplimentare
Compatibilitate cu gama de produse: Lexium 05, Lexium 32, Lexium 15
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trifazic
Curent continuu de repaus: 7,8 A
Putere continuă maximă: 3,6 W
Curent maxim Irms: 20,8 A cu diferite controlere
Curent continuu maxim: 20,8 A
Frecvență de comutare: 8 kHz
Al doilea arbore: Fără al doilea capăt al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 23 N.m frână de reținere
Dimensiunea flanșei motorului: 140 mm
Număr de bobine ale motorului: 1
Constantă de cuplu: 1,43 N.m/A la 120 °C
Constantă EMF inversă: 100 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție rotativ: 9,21 kg.cm²
Rezistența statorului: 1,41 Ohm la 20 °C
Inductanța statorului: 8,17 mH la 20 °C
Constanta de timp electrică a statorului: 11,06 ms la 20 °C
Forța radială maximă Fr: 1530 N la 3000 rpm, 1760 N la 2000 rpm, 2210 N la 1000 rpm
Forță axială maximă Fa: 0,2 × Fr
Putere de acționare a frânei: 24 W
Tip de răcire: Convecție naturală
Lungime: 255,5 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 11 mm
Diametrul circular al orificiilor de fixare: 165 mm
Greutate netă: 13 kg
Referință dimensiune: BSH1401P
