Servomotorul Schneider Electric BSH1401P11A2A din gama de produse Lexium 05 este un motor industrial de înaltă performanță care asigură poziționarea precisă și controlul vitezei pentru o varietate de sarcini de automatizare. Acest motor de 140 mm este alegerea ideală pentru aplicații în care cuplul ridicat și controlul precis sunt cerințe esențiale. Servomotorul BSH1401P11A2A oferă un cuplu de reținere continuu de 11,1 Nm, în timp ce cuplul său maxim poate ajunge la 23,33 Nm, oferind performanțe dinamice excelente chiar și pentru cele mai exigente aplicații industriale. Motorul are o viteză nominală de 1500 rpm, dar viteza sa mecanică maximă poate ajunge până la 4000 rpm. Compatibilitatea sa cu diferite configurații de tensiune de alimentare (230V, 400V și 480V trifazat) îi sporește flexibilitatea în diferite medii industriale. Caracteristicile cheie ale motorului BSH1401P11A2A includ un design cu arbore blocat pentru o transmisie fiabilă a cuplului și un encoder Sincos Hiperface cu o singură rotație, care oferă un feedback de 131072 puncte/rotație pentru o poziționare extrem de precisă. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, permițând în același timp răcirea prin convecție naturală. Este important de menționat că acest model este fabricat fără frână, astfel încât pentru anumite aplicații poate fi necesară o soluție de frânare externă. Designul fizic al motorului este, de asemenea, demn de remarcat: are un diametru al arborelui de 24 mm, o lungime a arborelui de 50 mm și o flanșă standard internațională, care facilitează instalarea și interschimbabilitatea. Cuplul de inerție al rotorului este de 7,41 kg·cm², ceea ce oferă caracteristici dinamice favorabile. Motorul are 10 poli, o constantă de cuplu de 1,43 N·m/A (la 120 °C) și o constantă EMF inversă de 100 V/krpm (la 120 °C), ceea ce indică o conversie eficientă a energiei. BSH1401P11A2A este compatibil cu diverse servomotoare Lexium, inclusiv seriile Lexium 05 și Lexium 15, precum LXM15MD28N4, LXM15MD40N4, LXM05AD34N4, LXM05BD34N4 și LXM05CD34N4. Această compatibilitate extinsă permite utilizatorilor să optimizeze performanța motorului cu diferite controlere, pentru a se adapta cerințelor specifice ale aplicației. Motorul are conectori rotativi în unghi drept, care facilitează cablarea în diferite configurații de instalare.

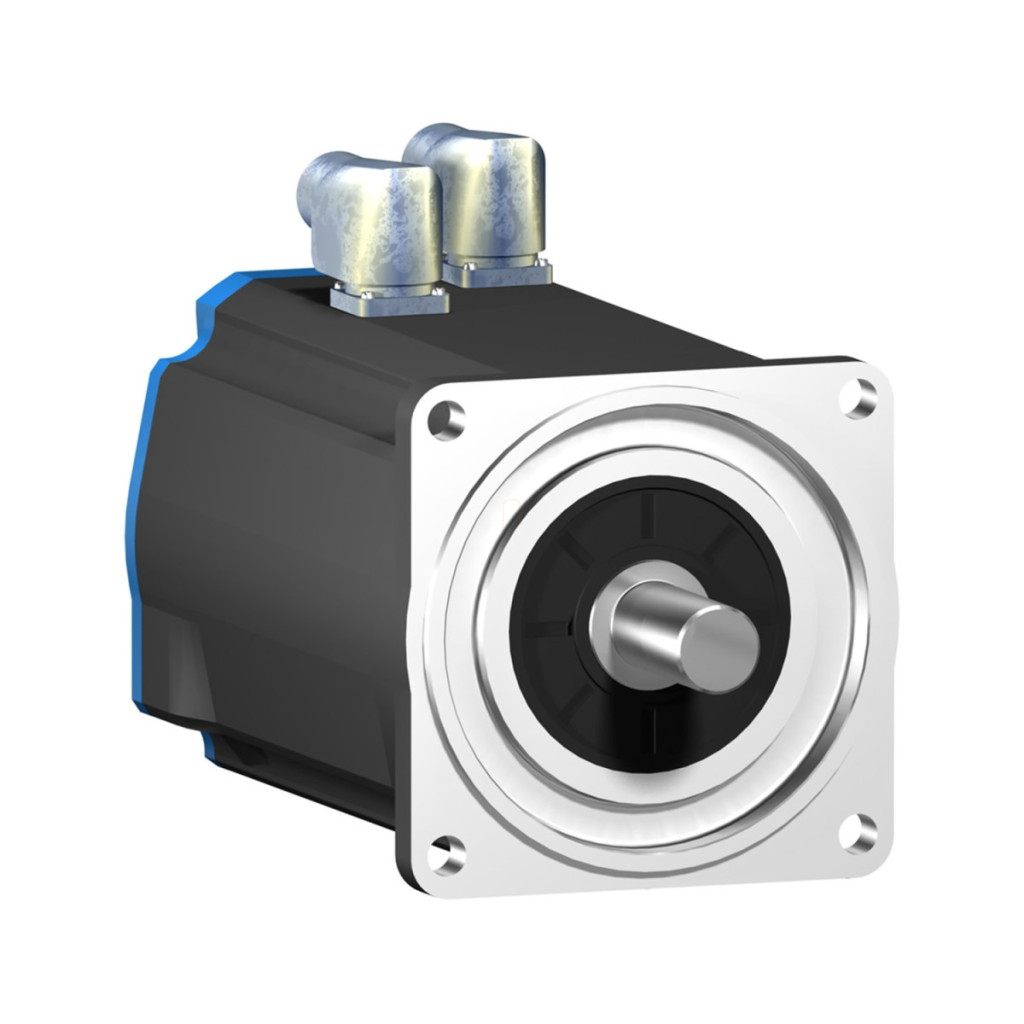

Schneider Electric Lexium 05 - BSH1401P11A2A -Servomotor BSH, 140 mm, max. 3000 W, 11,1 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici de bază
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu de reținere continuu: 11,1 N.m (LXM15MD28N4, 400 V, trifazic)
Cuplu de reținere maxim: 23,33 N.m (LXM15MD28N4, 400 V, trifazat)
Putere nominală de ieșire: 2000 W (LXM15MD28N4, 400 V, trifazat)
Cuplu nominal: 7,63 N.m (LXM15MD28N4, 400 V, trifazat)
Viteză nominală: 1500 rpm (LXM15MD28N4, 230 V)
Compatibilitate
Compatibilitate produs: LXM15LD28M3 230 V trifazat, LXM05AD34N4 380...480 V trifazat, LXM05BD34N4 380...480 V trifazat, LXM05CD34N4 380...480 V trifazat, LXM15MD28N4 400 V trifazat, LXM15MD28N4 480 V trifazat, LXM15MD40N4 400 V trifazat, LXM15MD40N4 480 V trifazat, LXM15MD28N4 230 V trifazat
Caracteristici mecanice
Capătul arborelui: Blocat
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Date tehnice
Tensiune maximă de alimentare: 480 V Număr de faze de alimentare: trifazat Curent de staționare continuu: 7,8 A Putere continuă maximă: 3,6 W Curent continuu maxim: 20,8 A Arborele secundar: Fără capăt secundar al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime zăvor: 40 mm
Tip feedback: SinCos Hiperface cu o singură rotație Dimensiunea flanșei motorului: 140 mm Număr de stive motor: 1 Cuplu constant: 1,43 N.m/A la 120 °C Constanta EMF inversă: 100 V/krpm la 120 °C Număr de poli ai motorului: 10 Cuplu de inerție al rotorului: 7,41 kg.cm² Rezistența statorului: 1,41 Ohm la 20 °C Inductanța statorului: 15,6 mH la 20 °C, 16,34 mH la 20 °C Constanta de timp electrică a statorului: 11,06 ms la 20 °C, 11,59 ms la 20 °C
Forță radială maximă Fr: 1530 N la 3000 rpm, 1760 N la 2000 rpm, 2210 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală Lungime: 217,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 11 mm Diametrul distanței dintre orificiile de montare: 165 mm Greutate netă: 11,9 kg Referință dimensiune: BSH1401P
Precizie unghiulară: 1,4°
Temperatura filetului de cupru: 120 °C
Temperatura magnetului: 100 °C
