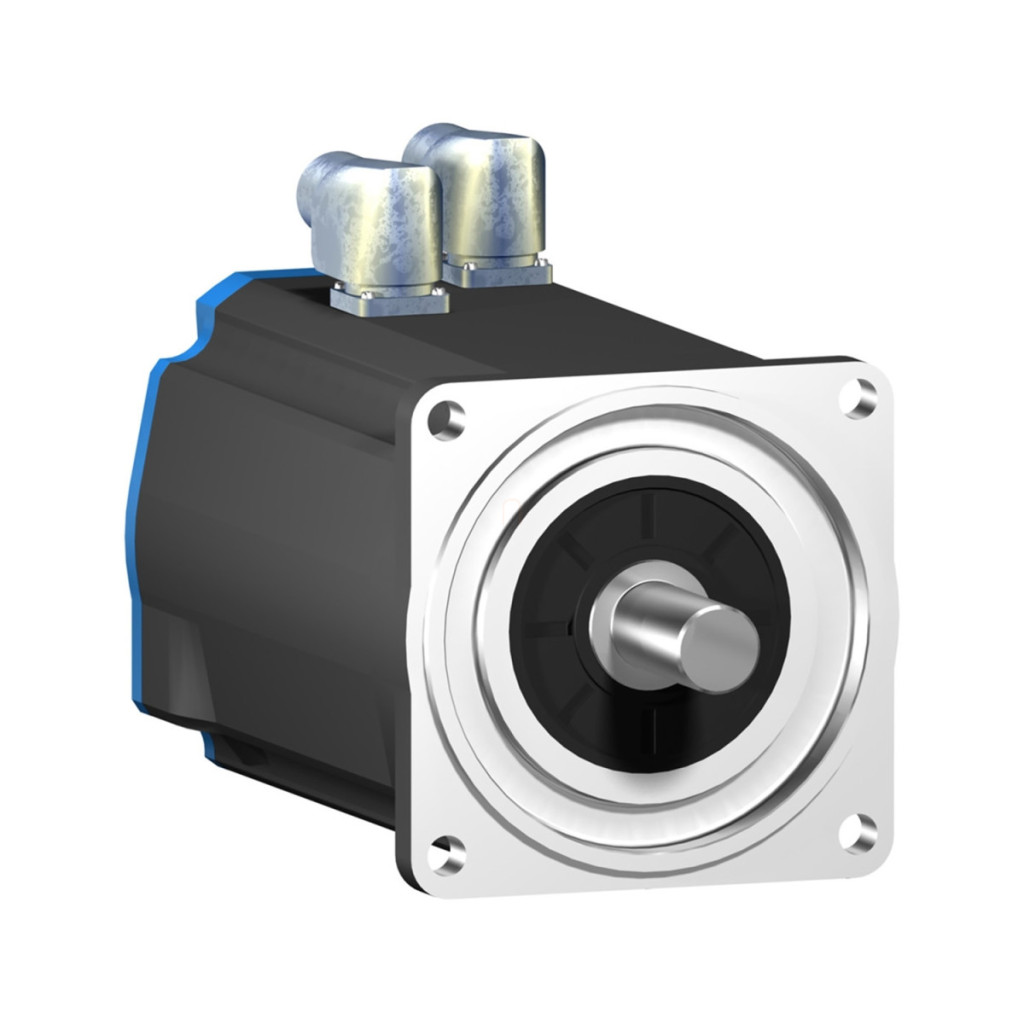

Servomotorul Schneider Electric BSH1401P12A2A este un produs de înaltă performanță din seria Lexium 05, dezvoltat pentru sarcini de poziționare precisă. Acest motor compact și performant este alegerea ideală pentru aplicații de automatizare industrială care necesită o funcționare fiabilă și precisă. Servomotorul BSH1401P12A2A oferă un cuplu continuu de 11,1 Nm atunci când este combinat cu diverse servomotoare Lexium, inclusiv motoarele din seriile LXM32.D30N4, LXM15MD28N4 și LXM05, care funcționează la 230 V. 400 V sau 480 V. Caracteristicile tehnice remarcabile ale motorului includ o viteză mecanică maximă de 4000 rpm și un cuplu de vârf deosebit de ridicat, de până la 27 Nm, care permite procese de pornire și frânare deosebit de rapide. Servomotorul are un design cu flanșă de 140 mm, o conexiune cu arbore blocabilă, un diametru al arborelui de 24 mm și o lungime a arborelui de 50 mm. Feedback-ul este asigurat de un encoder Multiturn SinCos Hiperface de înaltă rezoluție, care garantează o precizie remarcabilă cu o rezoluție de 131072 puncte/rotație × 4096 rotații. Gradul de protecție IP50 oferă o protecție adecvată împotriva prafului și a altor contaminanți atunci când este utilizat în medii industriale. Servomotorul BSH1401P12A2A este pe deplin compatibil cu familiile de servomotoare Schneider Electric Lexium 15, Lexium 32 și Lexium 05, permițând integrarea flexibilă în sistemele existente. Puterea motorului variază în funcție de aplicație: o putere nominală de ieșire de 2500-3000 W poate fi obținută cu o sursă de alimentare trifazată de 400-480 V. Cuplul nominal al motorului variază între 6,8 și 9,5 Nm atunci când este combinat cu diferite servomotoare, în timp ce viteza nominală poate fi reglată în intervalul 1500-3000 rpm. Această flexibilitate permite motorului să funcționeze eficient într-o varietate de aplicații industriale, de la sarcini simple de poziționare până la controlul complex al mișcării. Motorul este răcit prin convecție naturală, ceea ce permite o funcționare și întreținere ușoară. Motorul este montat pe o flanșă care respectă standardele internaționale, utilizând patru orificii cu diametrul de 11 mm dispuse într-un cerc cu diametrul de 165 mm. Conexiunea electrică se realizează cu ajutorul unor conectori rotativi în unghi drept, ceea ce facilitează instalarea și traseul cablurilor. Caracteristicile statice ale motorului includ o rezistență a statorului de 1,41 Ohm, o inductanță a statorului de 8,17 mH și o constantă de timp electrică a statorului de 11,06 ms la 20 °C. Cuplul de inerție al rotorului este de 7,41 kg·cm², ceea ce asigură caracteristici dinamice adecvate pentru o poziționare rapidă. Motorul este deosebit de potrivit pentru aplicații industriale în care sunt necesare precizie ridicată, fiabilitate și performanțe dinamice excelente.
Schneider Electric Lexium 05 - BSH1401P12A2A - Servomotor BSH, 140 mm, max. 3000 W, 11,1 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm Viteza nominală: 1500-3000 rpm (în funcție de acționare) Clasa de protecție IP: standard IP50 Capătul arborelui: Suport de blocare Montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici de performanță
Cuplu continuu: 11,1-11,4 N·m (în funcție de acționare)
Cuplu maxim: 23,33-27 N·m (în funcție de acționare)
Putere nominală de ieșire: 1400-3000 W (în funcție de acționare)
Cuplu nominal: 6,8-9,5 Nm (în funcție de acționare)
Caracteristici electrice
Număr de faze de alimentare: trifazat
Tensiune maximă de alimentare: 480 V
Curent continuu de staționare: 7,8 A
Curent maxim Irms: 20,8 A
Curent continuu maxim: 20,8 A
Frecvență de comutație: 8 kHz
Cuplu constant: 1,43 N.m/A la 120 °C
EMF constantă inversă: 100 V/krpm la 120 °C Rezistența statorului: 1,41 Ohm la 20 °C Inductanța statorului: 8,17 mH la 20 °C Constanta de timp a statorului: 11,06 ms la 20 °C
Caracteristici mecanice
Dimensiunea jantei motorului: 140 mm
Inerția rotorului: 7,41 kg.cm² Tip de răcire: Convecție naturală Lungime: 217,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului în jurul orificiilor de montare: 165 mm Diametrul arborelui: 24 mm Lungimea arborelui: 50 mm Lățimea zăvorului: 40 mm
Greutate netă: 11,9 kg
Feedback
Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații
Tip feedback: Multiturn SinCos Hiperface
Eroare de precizie unghiulară: 1,4 °
Compatibilitate produs
Seriile compatibile: Lexium 15, Lexium 32, Lexium 05
