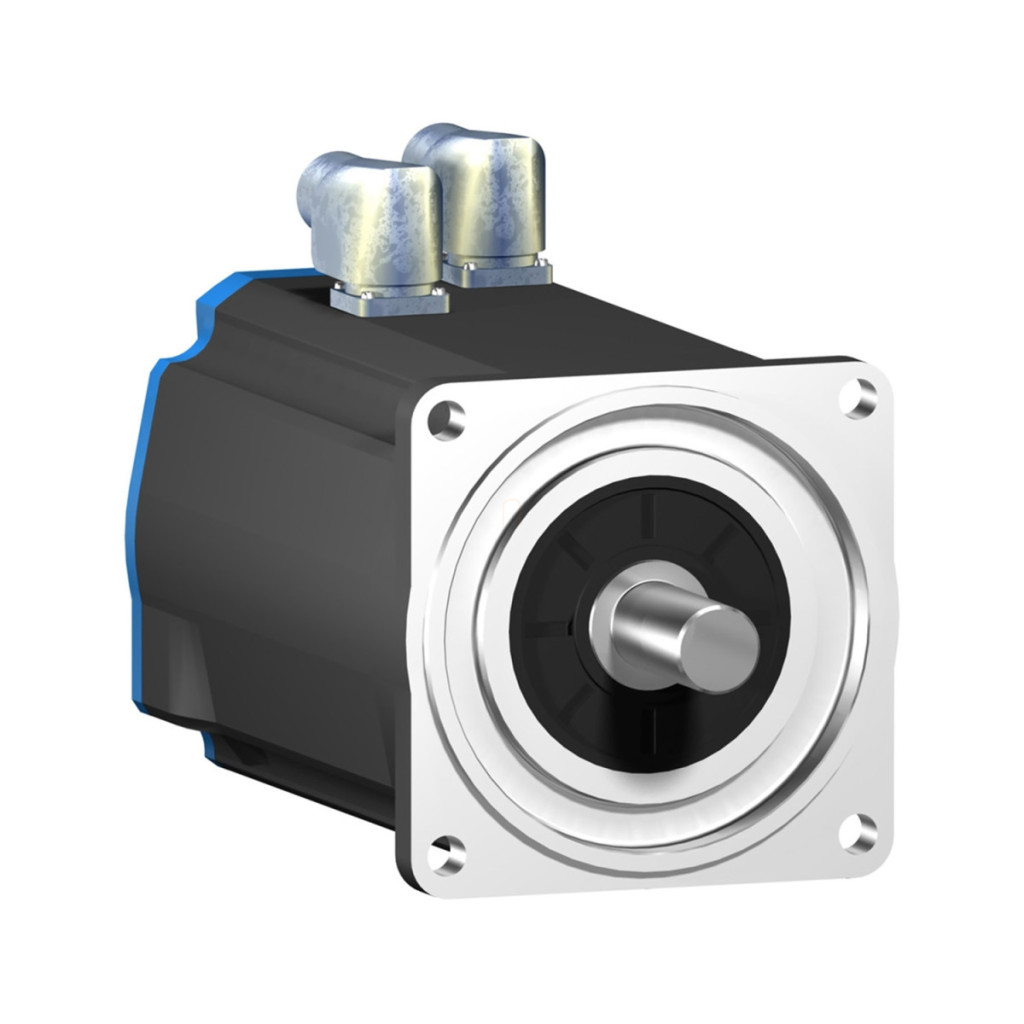

Servomotorul Schneider Electric BSH1402P01A2A este un motor compatibil cu familiile de produse Lexium 05 și Lexium 15, oferind caracteristici de performanță remarcabile pentru aplicații de automatizare industrială. Acest servomotor de 140 mm are un design cu arbore neted, feedback SinCos cu o singură rotație și un design fără frână, cu protecție IP50. Cuplul maxim al servomotorului BSH1402P01A2A, atunci când este asociat cu diverse controlere, oferă o valoare continuă a cuplului de 14,9-19,5 Nm. Valorile maxime ale cuplului motorului variază între 28,71 și 47,5 Nm, în funcție de servomotorul Lexium utilizat. Puterea nominală a motorului variază între 2350 și 3400 W, în funcție de servomotorul conectat și de tensiunea de alimentare. Viteza mecanică maximă este de 4000 rpm, în timp ce viteza nominală este de 1500 sau 3000 rpm, în funcție de aplicație. Acest lucru oferă o flexibilitate excepțională pentru o varietate de sarcini industriale, fie că este vorba de poziționare de precizie, controlul vitezei sau controlul cuplului. Parametrii tehnici remarcabili ai BSH1402P01A2A includ un consum maxim de curent de 44,1 A, o frecvență de comutare de 4 kHz și un diametru al arborelui de 24 mm și o lungime de 50 mm. Feedback-ul monofazat SinCos Hiperface cu o rezoluție de 131072 puncte/rotație asigură o precizie remarcabilă, cu o eroare unghiulară de numai 1,4°. Motorul are 10 perechi de poli și o inerție a rotorului de 12,68 kg·cm². Rezistența statorului este de 0,6 Ohm, iar inductanța este de 7,4 mH (ambele măsurate la 20 °C), rezultând o constantă de timp electrică de 12,33 ms. Constanta de cuplu este de 1,47 N·m/A, iar constanta de tensiune este de 101 V/krpm (ambele măsurate la 120 °C). Caracteristicile mecanice ale motorului BSH1402P01A2A includ răcire prin convecție naturală, o lungime totală de 272,5 mm, un colier de centrare cu un diametru de 130 mm și o adâncime de 3,5 mm și patru orificii de montare cu un diametru de 11 mm, care sunt situate pe un cerc cu un diametru de 165 mm. Motorul poate fi montat cu o flanșă standard internațională și are conectori rotativi în unghi drept pentru conectarea electrică. Capacitatea maximă de încărcare a forței radiale este de 1680-2430 N, în funcție de viteză, în timp ce forța axială maximă poate fi de 0,2 ori forța radială. Protecția IP50 oferă o protecție adecvată împotriva prafului, dar este limitată în ceea ce privește rezistența la apă, astfel încât este proiectată în principal pentru utilizare în medii industriale uscate.
Schneider Electric Lexium 05 - BSH1402P01A2A - Servomotor BSH, 140 mm, max. 3400 W, 19,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Date generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului: Servomotor
Viteza mecanică maximă: 4000 rpm
Viteză nominală: 1500 rpm sau 3000 rpm (în funcție de controler)
Referință de dimensionare: BSH1402P
Caracteristici de performanță
Cuplu continuu: 14,9-19,5 N.m (în funcție de acționare și tensiune)
Cuplu maxim: 28,71-47,5 N.m (în funcție de acționare și tensiune)
Cuplu nominal: 8-15 N.m (în funcție de acționare și tensiune)
Putere nominală: 2350-3400 W (în funcție de acționare și tensiune)
Consum continuu de curent: 13,2 A
Curent maxim: 44,1 A
Curent continuu maxim: 44,1 A
Frecvență de comutare: 4 kHz
Putere continuă maximă: 4,2 W
Caracteristici mecanice
Capătul arborelui: Neted, fără blocare
Grad de protecție IP: standard IP50
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Dimensiune flanșă motor: 140 mm
Număr bobine motor: 2
Al doilea arbore: Fără capăt al doilea al arborelui
Frână: Niciuna
Montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Tip de răcire: Convecție naturală
Lungime: 272,5 mm
Diametru colier de centrare: 130 mm
Adâncimea colierului de centrare: 3,5 mm
Număr de orificii de fixare: 4
Diametru orificiu de fixare: 11 mm
Diametru cerc orificii de fixare: 165 mm
Greutate netă: 16,6 kg
Caracteristici electrice
Tip feedback: SinCos Hiperface cu o singură rotație
Rezoluție senzor de viteză: 131072 puncte/rotație
Constanta de cuplu: 1,47 N.m/A la 120 °C
Constanta de tensiune: 101 V/krpm la 120 °C
Număr de poli ai motorului: 10
Cuplu de inerție al rotorului: 12,68 kg.cm²
Rezistența statorului: 0,6 Ohm la 20 °C
Inductanța statorului: 7,4 mH la 20 °C
Constanta de timp electrică a statorului: 12,33 ms la 20 °C
Forța radială maximă Fr: 1680 N la 3000 rpm, 1930 N la 2000 rpm, 2430 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Număr de faze ale rețelei: 3
Eroare de precizie unghiulară: 1,4°
Tensiune maximă de alimentare: 480 V
Date privind temperatura
Temperatura cuprului (fierbinte): 120 °C
Temperatura magnetului (fierbinte): 100 °C
Temperatura magnetului (temperatura camerei): 20 °C
