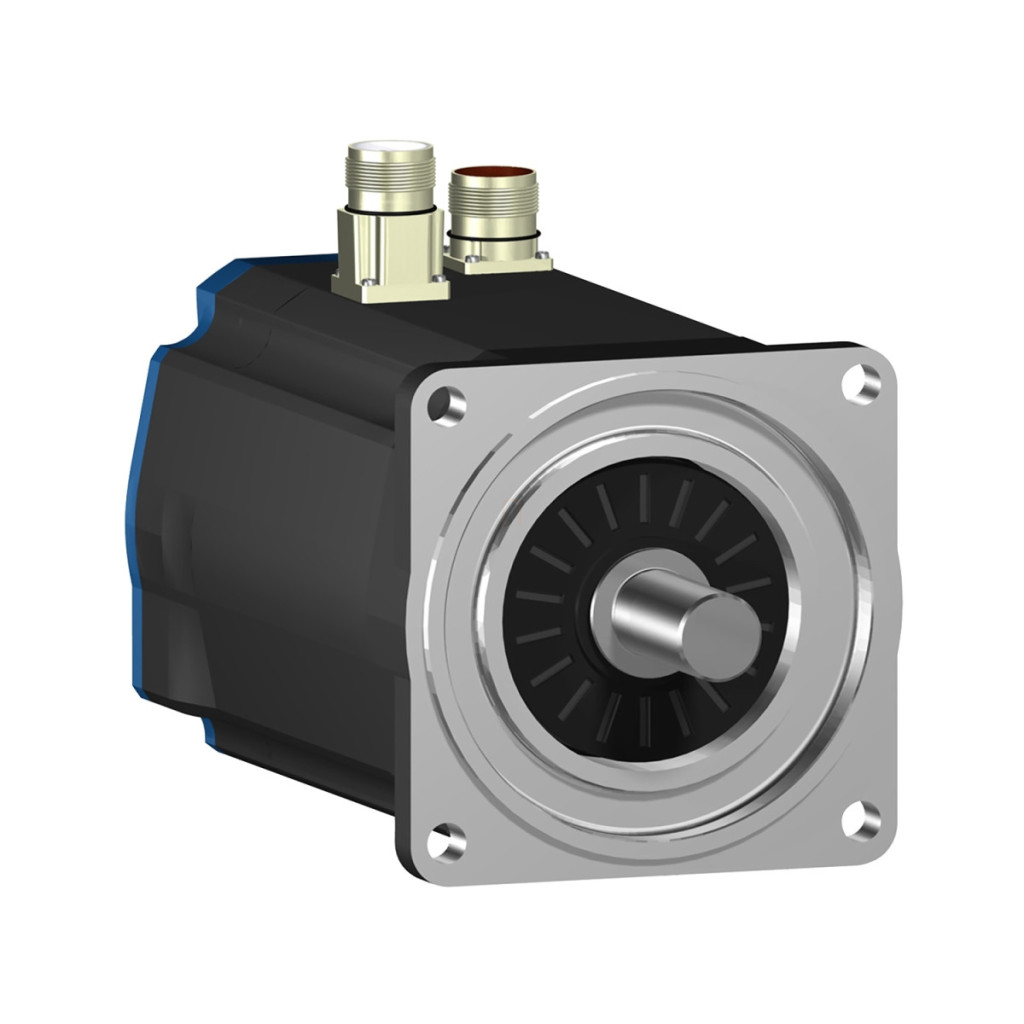

Servomotorul Schneider Electric BSH1402P11A1A este o unitate de acționare extrem de precisă și puternică, care face parte din seria Lexium 05. Acest servomotor de 140 mm este alegerea ideală pentru aplicații industriale în care poziționarea precisă și performanța fiabilă sunt cerințe esențiale. Modelul BSH1402P11A1A are parametri tehnici remarcabili: oferă un cuplu continuu de 14,9 Nm, care poate fi crescut până la 19,5 Nm atunci când este combinat cu diverse unități de control. Motorul are o viteză mecanică maximă de 4000 rpm și o viteză nominală de 1500 rpm. Motorul are o putere nominală de 3400 W, ceea ce îl face potrivit pentru manipularea sarcinilor semnificative. Diametrul arborelui cu cheie este de 24 mm, iar lungimea sa este de 50 mm, ceea ce asigură o suprafață de conectare stabilă pentru elementele antrenate. Motorul are un grad de protecție IP50, care asigură o protecție adecvată împotriva prafului, funcționând cu răcire prin convecție naturală. Servomotorul BSH1402P11A1A utilizează feedback SinCos Hiperface cu o singură rotație, care oferă o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Precizia erorii unghiului de feedback este de numai 1,4 grade. Motorul are un design cu 10 poli, cu o rezistență a statorului de 0,6 ohmi și o inductanță a statorului de 7,4 mH. Valoarea cuplului constant este de 1,47 Nm/A la 120 °C, în timp ce EMF-ul constant este de 101 V/krpm la aceeași temperatură. Inerția rotorului motorului este de 12,68 kg·cm², ceea ce permite un răspuns rapid la schimbările semnalelor de control. Constanta de timp electrică a statorului este de 12,33 ms la 20 °C. Acest servomotor este compatibil cu o serie de controlere Lexium, inclusiv seriile Lexium 05 și Lexium 15. Diferitele versiuni de tensiune de alimentare (230 V, 400 V și 480 V trifazat) permit o utilizare flexibilă în diferite medii industriale. Servomotorul BSH1402P11A1A este echipat cu o flanșă care respectă standardele internaționale și are patru orificii de diametru 11 mm pentru montare, dispuse într-un cerc cu diametrul de 165 mm. Colierul de centrare al motorului are un diametru de 130 mm și o adâncime de 3,5 mm. Lungimea totală a motorului este de 272,5 mm, iar greutatea sa netă este de 16,6 kg. Capacitatea maximă de încărcare a forței radiale a motorului depinde de viteză: 2430 N la 1000 rpm, 1930 N la 2000 rpm și 1680 N la 3000 rpm. Forța axială maximă este de 0,2 ori forța radială. Motorul este echipat cu conectori drepți pentru conectarea electrică și este proiectat fără frână.
Schneider Electric Lexium 05 - BSH1402P11A1A - Servomotor BSH, 140 mm, max. 3400 W, 19,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu de reținere continuu: 14,9 N.m - 19,5 N.m (în funcție de controler)
Cuplu de reținere maxim: 28,71 N.m - 47,5 N.m (în funcție de controler)
Putere nominală de ieșire: 2350 W - 3400 W (în funcție de controler)
Specificații detaliate
Cuplu nominal: 8 N.m - 15 N.m (în funcție de controler)
Viteză nominală: 1500 rpm (200...240 V trifazat), 3000 rpm (380...480 V trifazat)
Produse compatibile: Servomotoare din seriile Lexium 05 și Lexium 15
Design arbore: Cu canelură
Grad de protecție IP: IP50
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suprafață de montare: Flanșă conform standardului internațional
Conexiune electrică: Conectori drepți
Parametri tehnici
Tensiune maximă de alimentare: 480 V
Număr de faze: Trifazic
Curent continuu de repaus: 13,2 A
Putere continuă maximă: 4,2 W
Curent maxim Irms: 44,1 A
Curent constant maxim: 44,1 A
Frecvență de comutare: 4 kHz
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 140 mm
Număr de bobine ale motorului: 2
Constantă de cuplu: 1,47 N.m/A la 120 °C
Constantă de forță electromotoare de repornire: 101 V/krpm la 120 °C
Număr de poli ai motorului: 10
Inerție de rotație: 12,68 kg.cm²
Rezistență stator: 0,6 Ohm la 20 °C
Inductanța statorului: 7,4 mH la 20 °C
Constanta de timp electrică a statorului: 12,33 ms la 20 °C
Forță radială maximă Fr: 1680 N la 3000 rpm, 1930 N la 2000 rpm, 2430 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 272,5 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 11 mm
Diametru cerc orificii de montare: 165 mm
Referință dimensionare: BSH1402P
Precizie eroare unghiulară: 1,4°
