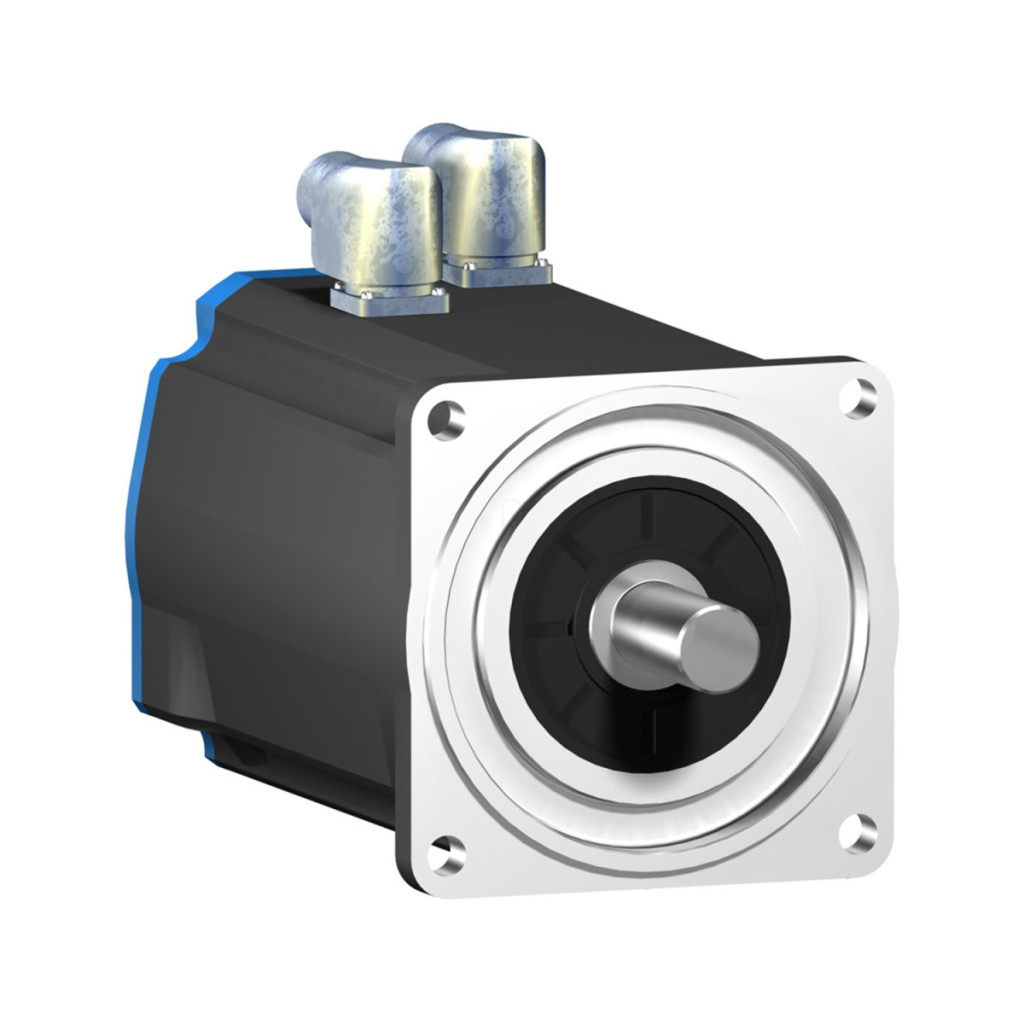

Servomotorul Schneider Electric BSH1402P11A2A este un produs de înaltă performanță din seria Lexium 05, oferind o soluție optimă pentru aplicații de control precis al mișcării. Acest servomotor profesional este alegerea perfectă pentru sistemele de automatizare, liniile de producție și echipamentele industriale care necesită poziționare de înaltă precizie. Motorul BSH1402P11A2A are parametri tehnici remarcabili, care permit utilizarea flexibilă într-o varietate de aplicații. Motorul are o viteză mecanică maximă de 4000 rpm și o viteză nominală de 1500 rpm. Cuplul de menținere continuu poate fi de până la 19,5 Nm atunci când este combinat cu unitatea Lexium adecvată, iar cuplul maxim poate ajunge la 47,5 Nm. Cuplul nominal este de 15 Nm (230 V, alimentare trifazată) sau 10,8 Nm (400 V/480 V, alimentare trifazată). Toate acestea permit motorului să funcționeze în mod fiabil în diverse condiții de încărcare. Una dintre caracteristicile speciale ale servomotorului BSH1402P11A2A este feedback-ul SinCos Hiperface cu o singură rotație, care are o rezoluție de 131072 puncte/rotație, asigurând o poziționare extrem de precisă (eroare de unghi de numai 1,4°). Motorul are un diametru de 24 mm, un arbore blocat cu lungimea de 50 mm și este clasificat IP50. Motorul poate fi montat cu o flanșă de 140 mm, cu o suprafață de montare care respectă standardele internaționale. Motorul răcit natural prin convecție are 2 stive de motoare cu 10 poli. Constanta de cuplu este de 1,47 Nm/A (la 120 °C), iar constanta EMF inversă este de 101 V/krpm (la 120 °C). Cuplul de inerție al rotorului este de 12,68 kg.cm². Rezistența statorului motorului este de 0,6 Ohm, inductanța este de 7,4 mH (la 20 °C), iar constanta de timp electrică este de 12,33 ms (la 20 °C). Servomotorul Schneider Electric BSH1402P11A2A este compatibil cu familiile de acționări Lexium 05 și Lexium 15, inclusiv LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X (200-240 V trifazat), precum și LXM15LD28M3 (230 V trifazat), LXM15MD28N4, LXM15MD40N4, LXM15MD56N4 (230 V/400 V/480 V trifazat) și LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 (380-480 V trifazat). Motorul este echipat cu conectori rotativi în unghi drept pentru o instalare ușoară. Curentul său continuu maxim este de 44,1 A, iar frecvența de comutație este de 4 kHz. Nu are un al doilea capăt de arbore, iar dimensiunile sale sunt: lungime 272,5 mm, diametru colier de centrare 130 mm (adâncime 3,5 mm). Greutatea netă a motorului este de 16,6 kg. Forța radială maximă este de 1680 N la 3000 rpm, 1930 N la 2000 rpm și 2430 N la 1000 rpm, în timp ce forța axială maximă este de 0,2 ori forța radială.
Schneider Electric Lexium 05 - BSH1402P11A2A - Servomotor BSH, 140 mm, max. 3400 W, 19,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Grad de protecție IP: standard IP50
Caracteristici de performanță
Cuplu de reținere continuu: 14,9 N.m - 19,5 N.m (în funcție de acționare)
Cuplu de reținere maxim: 28,71 N.m - 47,5 N.m (în funcție de acționare)
Putere nominală de ieșire: 2350 W - 3400 W (în funcție de acționare și tensiunea de alimentare)
Cuplu nominal: 8 N.m - 15 N.m (în funcție de transmisie și tensiunea de alimentare)
Viteza nominală: 1500 rpm - 4000 rpm (în funcție de transmisie și tensiunea de alimentare)
Caracteristici mecanice
Capătul arborelui: Blocat
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Dimensiune flanșă motor: 140 mm
Număr de stive motor: 2 Lungime: 272,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 16,6 kg Caracteristici electrice Rezoluție feedback: 131.072 puncte/rotație
Tip feedback: SinCos Hiperface cu o singură rotație
Design frână de reținere: Fără frână
Tensiune maximă de alimentare: 480 V
Număr de faze de alimentare: Trefazată
Curent staționar continuu: 13,2 A
Curent continuu maxim: 44,1 A
Putere continuă maximă: 4,2 W
Frecvență de comutare: 4 kHz Număr de poli ai motorului: 10 Cuplu constant: 1,47 N.m/A la 120 °C Forță contraelectromotoare constantă: 101 V/krpm la 120 °C Inerție rotor: 12,68 kg.cm² Rezistență stator: 0,6 Ohm la 20 °C Inductanță stator: 7,4 mH la 20 °C
Constantă de timp electrică a statorului: 12,33 ms la 20 °C
Capacitate de încărcare
Forță radială maximă Fr: 1680 N la 3000 rpm, 1930 N la 2000 rpm, 2430 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Referință de dimensionare
BSH1402P
Eroare de precizie [unghi]: 1,4 °
