Servomotorul Schneider Electric BSH1402P11F2A este un produs de înaltă performanță din familiile de produse Lexium 05 și Lexium 15, oferind control precis și funcționare de lungă durată pentru sistemele de automatizare industrială. Acest motor cu flanșă de 140 mm este alegerea ideală pentru aplicații în care poziționarea precisă și performanța fiabilă sunt esențiale. Modelul BSH1402P11F2A se remarcă în categoria sa cu un cuplu continuu de 14,9 Nm și un cuplu maxim de până la 28,71 Nm. Cu o viteză nominală de 1500 rpm, poate fi încărcat până la maximum 4000 rpm, ceea ce îl face flexibil pentru utilizarea în procese cu cerințe de viteză diferite. Performanța motorului este extrem de impresionantă: în funcție de model și tensiune, acesta oferă o putere nominală de ieșire cuprinsă între 2350 și 3400 W. Funcționează cu o sursă de alimentare trifazată, care poate fi operată la 230 V, 400 V sau 480 V, în funcție de soluția de acționare asociată. Detaliile tehnice ale motorului sunt, de asemenea, demne de remarcat: design cu 10 poli, cuplu constant de 1,47 N.m/A la 120 °C și constantă EMF inversă de 101 V/krpm. Designul cu arbore blocat, cu un diametru de 24 mm și o lungime de 50 mm, asigură o conexiune stabilă. Feedback-ul este furnizat de un encoder SinCos Hiperface cu o singură rotație, care oferă o rezoluție de 131.072 puncte/rotație, permițând o poziționare extrem de precisă. Motorul are o frână încorporată care oferă un cuplu de reținere de 23 Nm și necesită o putere de tragere de 24 W. Clasa de protecție IP50 oferă o protecție adecvată împotriva prafului, făcându-l sigur pentru utilizare în medii industriale. Servomotorul BSH1402P11F2A are o construcție robustă și bine proiectată. Motorul, care este răcit prin convecție naturală, are o lungime de 310,5 mm, cu un diametru al colierului de centrare de 130 mm și o adâncime de 3,5 mm. Găurile de montare sunt amplasate într-un cerc cu un diametru de 165 mm, cu patru găuri cu un diametru de 11 mm, care respectă standardul internațional. Motorul este compatibil cu o serie de servocontrolere Lexium, inclusiv modelele LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X, LXM15LD28M3, LXM15MD28N4, LXM15MD40N4 și LXM15MD56N4. Această versatilitate permite utilizarea sa într-o varietate de configurații de sistem, făcându-l o alegere ideală atât pentru proiecte noi, cât și pentru modernizări.

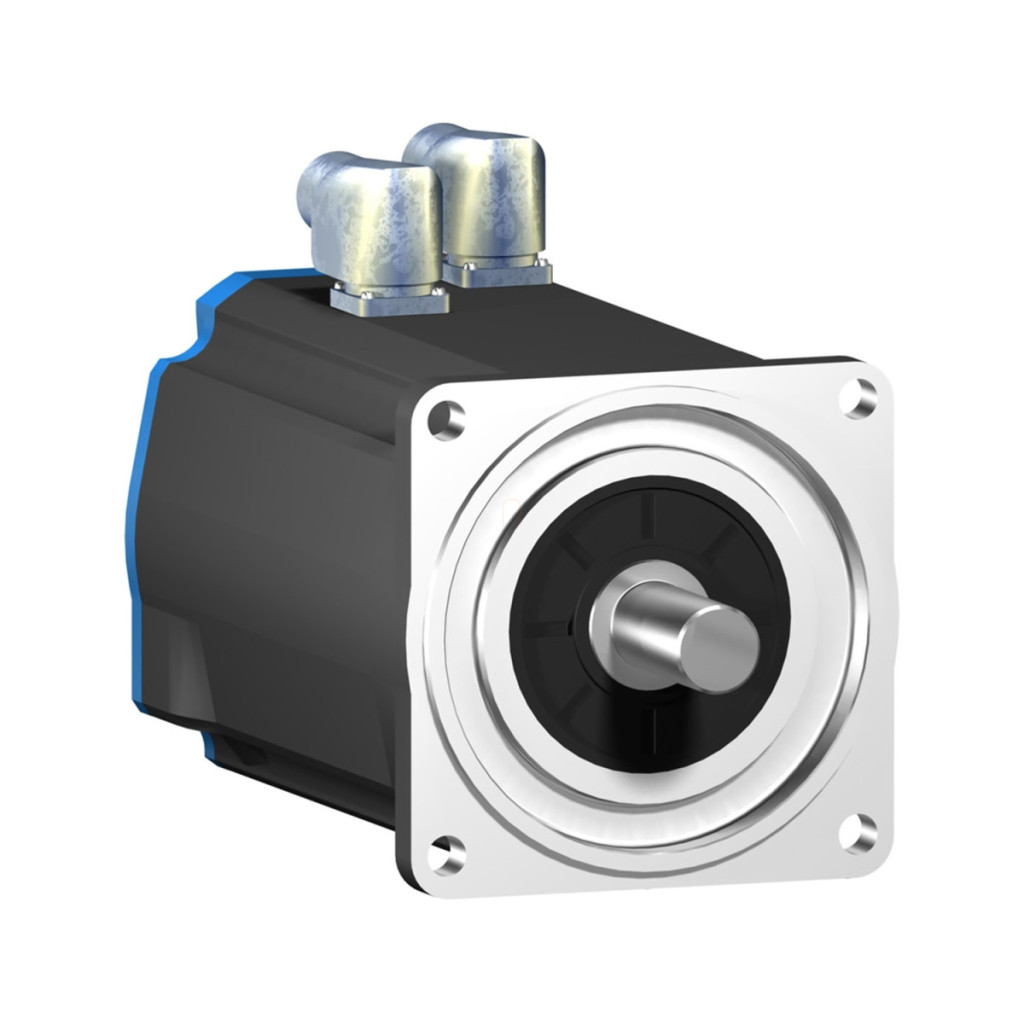

Schneider Electric Lexium 05 - BSH1402P11F2A - Servomotor BSH, 140 mm, max. 3400 W, 19,5 Nm, IP50, cu blocare, frână, pentru 32 servomotoare Date tehnice
Date de bază
Denumire scurtă a dispozitivului: BSH
Tip produs: Servomotor
Viteză mecanică maximă: 4000 rpm
Viteză nominală: 1500 rpm Caracteristici cuplu Cuplu de reținere continuu: 14,9 N.m (230 V, trifazic) Cuplu de reținere maxim: 28,71 N.m (230 V, trifazic) Cuplu nominal: 15 N.m (230 V, trifazic)
Cuplu de reținere (frână): 23 N.m
Date privind puterea
Putere nominală de ieșire: 2350 W (230 V, trifazic), 3400 W (400 V, trifazic)
Curent continuu staționar: 13,2 A
Curent maxim Irms: 44,1 A
Curent constant maxim: 44,1 A
Frecvență de comutare: 4 kHz
Caracteristici mecanice
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Dimensiune flanșă motor: 140 mm
Număr segmente stator motor: 2
Cuplu de inerție rotor: 14,48 kg.cm²
Lungime totală: 310,5 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametrul orificiului de montare: 11 mm
Diametrul cercului orificiilor de montare: 165 mm
Caracteristici electrice
Constanta cuplului: 1,47 N.m/A la 120 °C
Constanta forței contraelectromotoare: 101 V/krpm la 120 °C
Număr de poli ai motorului: 10
Rezistența statorului: 0,6 Ohm la 20 °C
Inductanța statorului: 7,4 mH la 20 °C
Constanta de timp electrică a statorului: 12,33 ms la 20 °C
Feedback și protecție
Tipul de feedback: SinCos Hiperface cu o singură rotație
Rezoluție feedback viteză: 131.072 puncte/rotație
Grad de protecție IP: standard IP50
Eroare precizie unghiulară: 1,4°
Capacitate de încărcare
Forță radială maximă Fr: 1680 N la 3000 rpm, 1930 N la 2000 rpm, 2430 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Date privind temperatura
Temperatura cuprului (fierbinte): 120 °C Temperatura magnetului (fierbinte): 100 °C Temperatura magnetului (temperatura camerei): 20 °C
