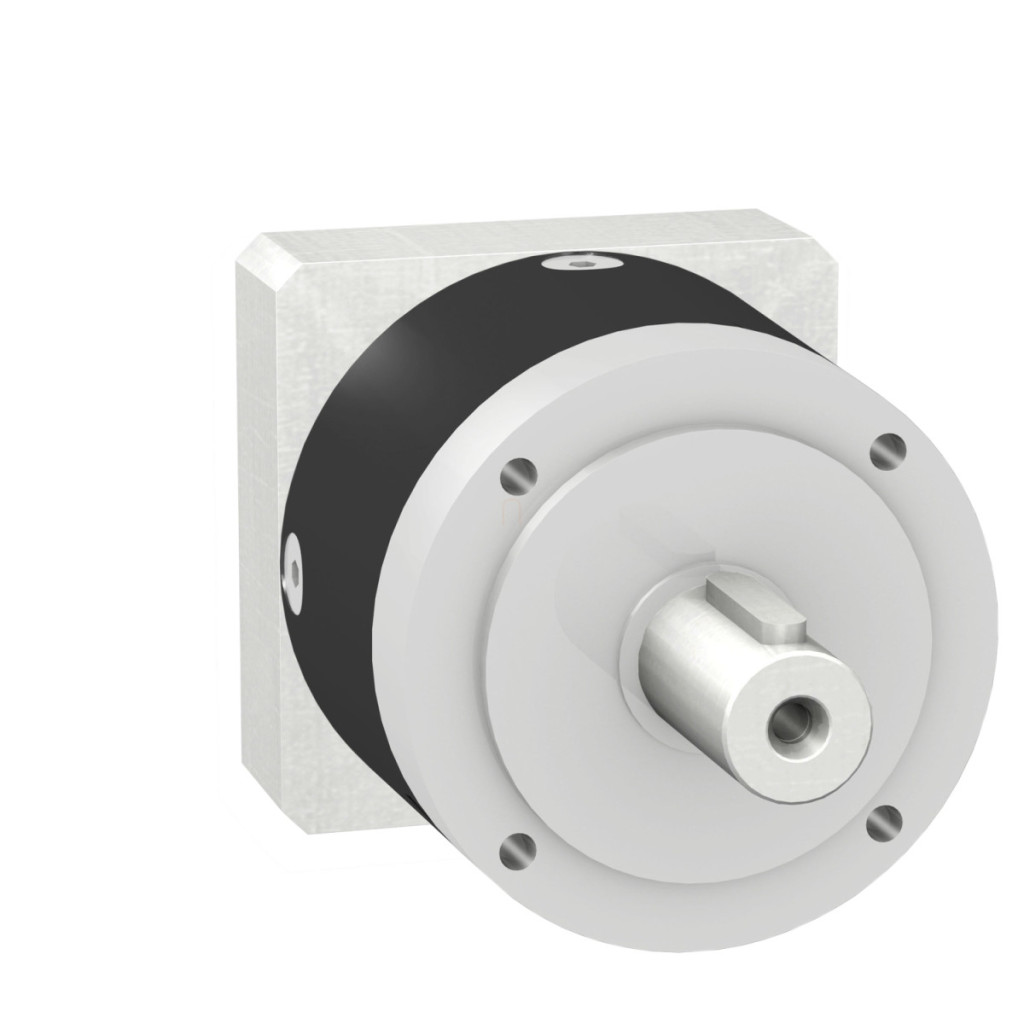

Schneider Electric GBX1600151403F este un motor cu angrenaj planetar cu dinți drepți extrem de fiabil, care se potrivește perfect cu gama largă de produse Lexium. Acest motor cu reductor de precizie are un diametru exterior de 160 mm și un raport de transmisie de 15:1, fiind alegerea ideală pentru aplicații de automatizare industrială care necesită un cuplu ridicat și o poziționare precisă. Cutia de viteze GBX1600151403F este compatibilă cu gamele de motoare Lexium 32, Lexium 62, Lexium 52, Lexium 15 și Lexium 62 ILM, precum și cu produsele SH3, MH3 și ILM. GBX1600151403F are specificații tehnice impresionante: jocul torsional maxim este de numai 10 minute de arc, în timp ce rigiditatea torsională este de 41 N.m/minut de arc. Carcasa cutiei de viteze este fabricată din aluminiu anodizat negru, ceea ce asigură un design ușor, dar durabil. Arborele este fabricat din material C 45, care garantează o capacitate de încărcare excelentă. Lubrifierea pe toată durata de viață permite o funcționare fără întreținere, iar durata de viață este de 30.000 de ore la 100 rpm la 30 °C. Eficiența este excepțional de ridicată, de 95%, asigurând o funcționare eficientă din punct de vedere energetic. Cutia de viteze GBX1600151403F poate fi instalată în orice poziție, oferind o flexibilitate excepțională proiectanților și inginerilor. Forța radială maximă este de 4200 N la 100 rpm când este aplicată în centrul arborelui de ieșire, cu o durată de viață de 30.000 de ore la 30 °C. Pentru aplicații mai intensive, această valoare poate fi de 6000 N, cu o durată de viață de 10.000 de ore. Forța axială maximă este de 6000 N la 100 rpm, cu o durată de viață de 30.000 de ore la 30 °C, sau 8000 N cu o durată de viață de 10.000 de ore. Cuplul de inerție este de 4,695 kg.cm². Cuplul de ieșire continuu este de 700 N.m la 100 rpm la 30 °C, în timp ce cuplul maxim de ieșire este de 1120 N.m. Lungimea internă a cutiei de viteze este de 153,5 mm. În ceea ce privește caracteristicile de mediu, nivelul de zgomot este de 70 dB la 1 metru fără sarcină, gradul de protecție IP la arborele de ieșire este IP54, iar intervalul de temperatură de funcționare este de -25...90 °C. Acești parametri se combină pentru a produce o cutie de viteze extrem de versatilă, fiabilă și puternică.
Schneider Electric Lexium 05 - GBX1600151403F -drive, 160 mm, 15:1, interfață integrată (BMI/BSH/BMH 1403) pentru motoare Date tehnice
Caracteristici generale
Familia de produse: Lexium 32, Lexium 62, Lexium 52, Lexium 15, Lexium 62 ILM
Tipul produsului sau al componentei: Cutie de viteze planetară
Tipul cutiei de viteze: Cu dinți drepți
Denumirea scurtă a dispozitivului: GBX
Diametrul exterior al cutiei de viteze: 160 mm
Compatibilitate produs: SH3, MH3, ILM
Raport de transmisie: 15:1
Specificații tehnice
Joc torsional maxim: 10 minute de arc
Rigiditate torsională: 41 N.m/arcmin
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe toată durata de viață
Durată de viață în ore: 30.000 h la 100 rpm la 30 °C
Eficiență: 95 %
Poziție de montare: Orice poziție
Forță radială maximă Fr: 4200 N la 100 rpm, aplicată în centrul arborelui de ieșire, cu o durată de viață de 30.000 de ore la 30 °C
6.000 N la 100 rpm, aplicată în centrul arborelui de ieșire, cu o durată de viață de 10.000 de ore la 30 °C
Forță axială maximă Fa: 6000 N la 100 rpm, cu o durată de viață de 30.000 de ore la 30 °C
8000 N la 100 rpm, cu o durată de viață de 10.000 de ore la 30 °C
Cuplu de inerție: 4,695 kg.cm²
Cuplu de ieșire continuu: 700 N.m la 100 rpm la 30 °C
Cuplu de ieșire maxim: 1120 N.m la 100 rpm la 30 °C
Greutate netă: 22 kg
Cod de compatibilitate: GBX
Lungime internă: 153,5 mm
Caracteristici de mediu
Nivel de zgomot: 70 dB la 1 m, fără sarcină
Grad de protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
