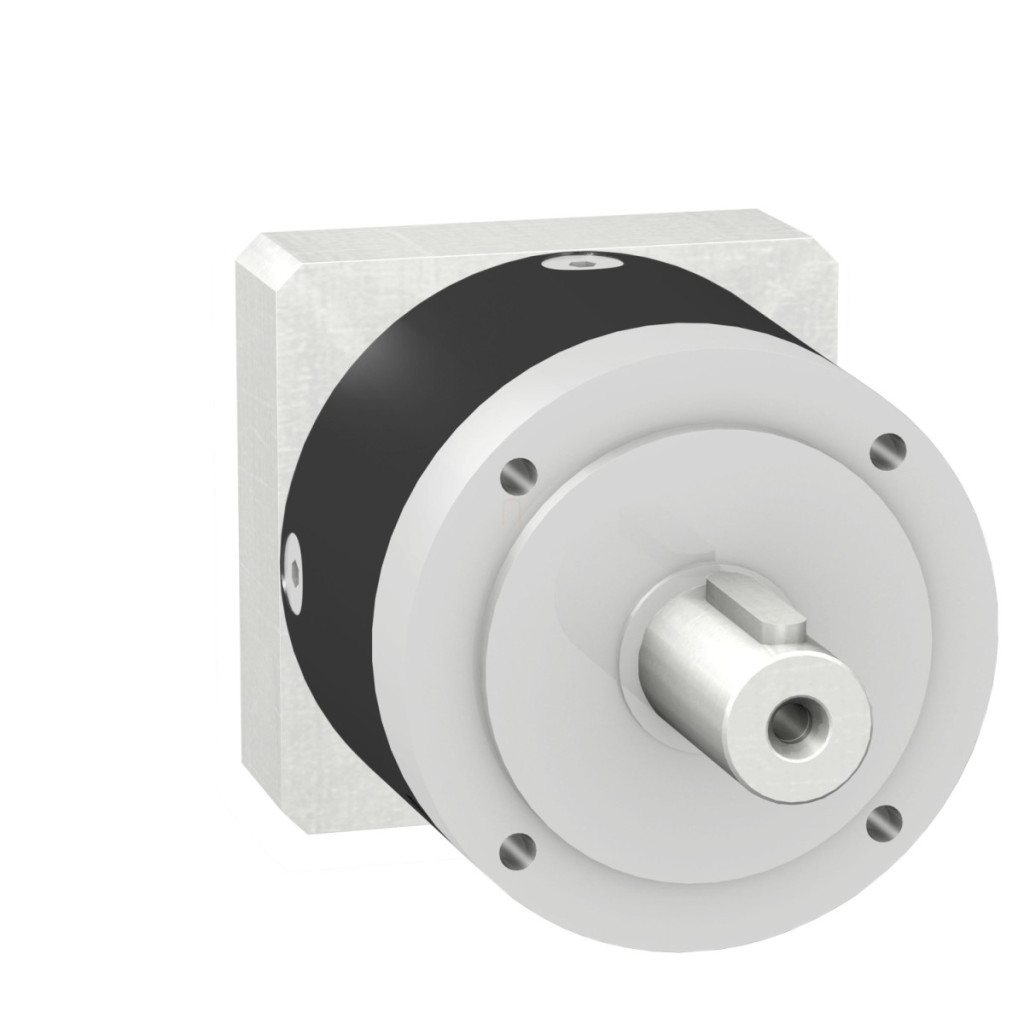

Motorul cu angrenaj planetar Schneider Electric GBX1600161403F este o soluție profesională de transmisie a puterii, dotată cu angrenaje cu tăietură dreaptă. Cu un diametru exterior de 160 mm, acest motor cu angrenaj este deosebit de potrivit pentru sarcini de automatizare industrială de precizie, în care cuplul ridicat și poziționarea precisă sunt importante. Cutia de viteze GBX are un raport de transmisie de 16:1, ceea ce reprezintă un compromis ideal între reducerea vitezei și creșterea cuplului. Jocul maxim al cuplului este de numai 10 minute de arc, ceea ce asigură o precizie remarcabilă. Rigiditatea torsională de 41 N.m/arcmin garantează o funcționare stabilă chiar și sub sarcini variabile. Cuplul său de ieșire continuu este de 800 N.m (la 100 rpm, 30 °C), în timp ce cuplul său maxim de ieșire poate ajunge la 1280 N.m în aceleași condiții. Această performanță permite utilizarea sa în aplicații industriale grele, unde sunt necesare forțe mari. Unitatea de acționare este compatibilă cu familiile de motoare Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62 și Lexium 15, precum și cu produsele SH3, MH3 și ILM. Această versatilitate permite integrarea flexibilă în diverse sisteme de automatizare. Carcasa din aluminiu anodizat negru nu numai că arată bine, dar oferă și o disipare excelentă a căldurii și o greutate redusă, cu o greutate netă de numai 22 kg. Arborele C45 garantează o durată lungă de viață și o capacitate de încărcare ridicată. Cutia de viteze GBX1600161403F are o durată de viață de 30.000 de ore la 100 rpm și o temperatură de funcționare de 30 °C. Funcționează la un randament impresionant de 95%, ceea ce duce la economii semnificative de energie pe termen lung. Un avantaj suplimentar este faptul că poate fi instalat în orice poziție, asigurând flexibilitate maximă în fazele de proiectare și instalare. În ceea ce privește capacitatea de încărcare, este de remarcat faptul că cutia de viteze poate suporta o forță radială maximă de 4200 N (cu o durată de viață de 30.000 de ore) și o forță axială de 6000 N în aceleași condiții. Din punct de vedere tehnic, este important de menționat și cuplul de inerție de 4.695 kg.cm² și lungimea internă de 153,5 mm. Produsul are un grad de protecție IP54 la ieșirea arborelui, care oferă o protecție adecvată împotriva prafului și umezelii în medii industriale. Intervalul său de temperatură de funcționare este extrem de larg, de la -25 °C la +90 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Nivelul de zgomot fără sarcină este de 70 dB la o distanță de 1 metru, ceea ce este acceptabil în medii industriale.
Schneider Electric Lexium 05 - GBX1600161403F -acționare, 160 mm, 16:1, interfață integrată (BMI/BSH/BMH 1403) pentru motoare Date tehnice
Caracteristici generale
Familia de produse: GBX
Tipul produsului: Motor cu angrenaj planetar
Tipul angrenajului: Cu dinți drepți
Diametrul exterior al motorului cu angrenaj: 160 mm
Raport de transmisie: 16:1
Caracteristici de performanță
Joc torsional maxim: 10 minute de arc
Rigiditate torsională: 41 N.m/minut de arc
Eficiență: 95 %
Cuplu de ieșire continuu: 800 N.m (100 rpm, 30 °C)
Cuplu maxim de ieșire: 1280 N.m (100 rpm, 30 °C)
Cuplu de inerție: 4,695 kg.cm²
Caracteristici mecanice
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Lungime internă: 153,5 mm
Greutate netă: 22 kg
Capacitate de încărcare
Forță radială maximă Fr: 4200 N (100 rpm, 30.000 ore, 30 °C)
Forță axială maximă Fa: 6000 N (100 rotații/minut, 30.000 ore, 30 °C)
Condiții de funcționare
Poziție de montare: Orice poziție
Durată de viață: 30.000 ore (100 rpm, 30 °C)
Lubrifiere: Lubrifiere pe toată durata de viață
Interval de temperatură de funcționare: -25...90 °C
Nivel de zgomot: 70 dB la 1 m distanță, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Compatibilitate
Compatibilitate familie de produse: Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62, Lexium 15
Compatibilitate produs: SH3, MH3, ILM
