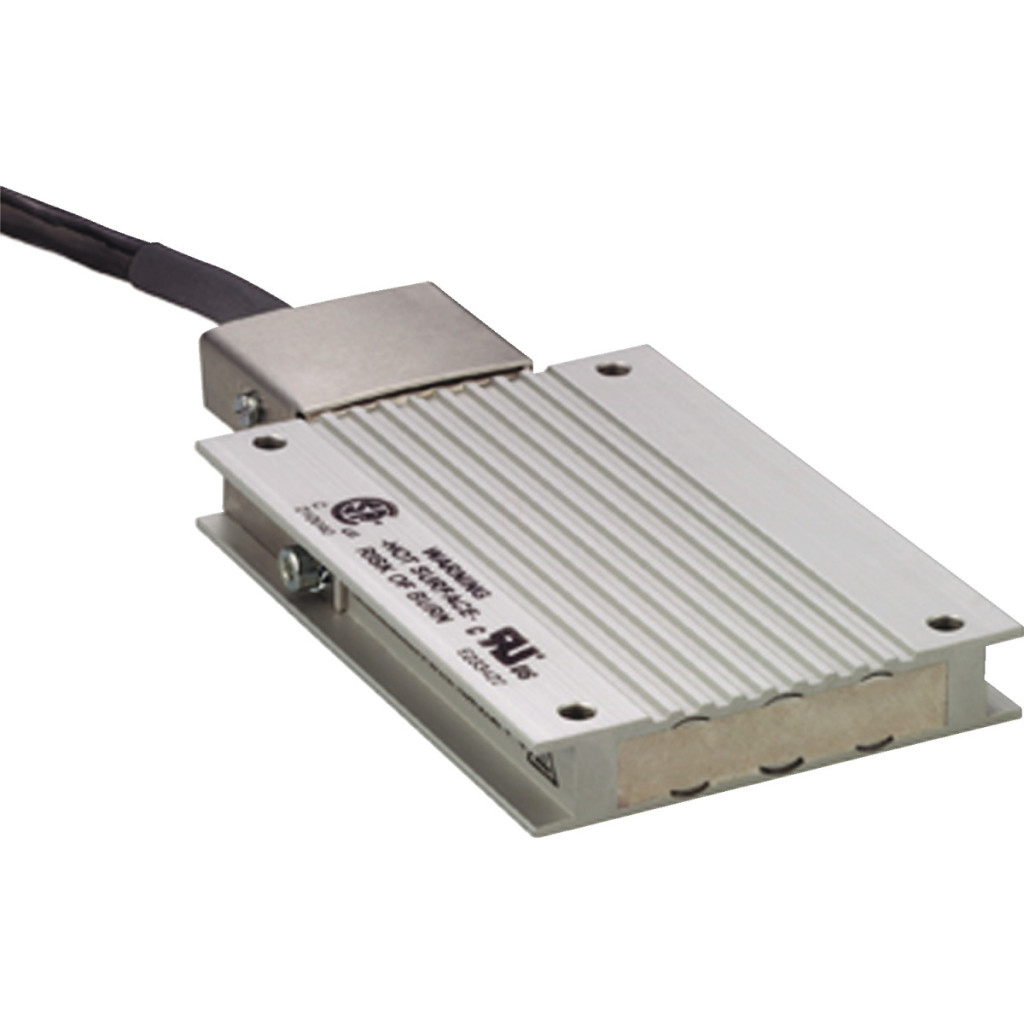

Rezistența de frânare Schneider Electric VW3A7605R07 este un accesoriu de înaltă calitate conceput special pentru convertoare de frecvență și servomotoare, oferind o soluție eficientă de frânare pentru o varietate de aplicații. Această componentă de 72 ohmi se potrivește perfect cu diverse dispozitive din familiile de produse Lexium și Altivar, oferind o soluție versatilă pentru sistemele de automatizare industrială. Rezistența de frânare VW3A7605R07 are o putere continuă de 100 W, oferind în același timp o putere medie disponibilă de 25 W la 50 °C. Are capacități remarcabile de absorbție a energiei: 2300 J la 480 V, 2500 J la 400 V, 3700 J la 230 V și până la 5500 J la 115 V. Această capacitate semnificativă de absorbție a energiei asigură gestionarea în siguranță a energiei eliberate la frânarea motorului, protejând unitatea de acționare și alte componente ale sistemului împotriva supratensiunii. Protecția termică încorporată este asigurată prin servomotor, care oferă o siguranță suplimentară pentru sistem. Rezistența de frânare VW3A7605R07 are un grad de protecție IP65, care oferă o rezistență excelentă la praf și apă, făcându-l o alegere ideală chiar și în condiții de mediu adverse. Dispozitivul este livrat cu un cablu încorporat de 0,75 metri, care facilitează instalarea și conectarea. Rezistența de frânare are o temperatură de funcționare cuprinsă între 0 și 50 °C și o temperatură de depozitare cuprinsă între -25 și 85 °C, permițând o gamă largă de aplicații în diverse medii industriale. Rezistența de frânare VW3A7605R07 este compatibilă cu o serie de produse Schneider Electric, inclusiv servomotoarele Lexium 52, Lexium 05, Lexium 32, Lexium 32i, Lexium 15, Easy Lexium 16 și convertoarele de frecvență Altivar Machine ATV320 și Altivar 32. Este recomandată în special pentru versiunile ATV32HU11M2 și ATV32HU15M2, precum și pentru multe servomotoare LXM16D de la 0,1 kW la 1,5 kW, în versiuni monofazate de 200-230 V. Sunt disponibile date precise privind dimensiunile rezistenței de frânare: lungime 145 mm, lungime internă 110 mm, lățime 15 mm, lățime internă 15,5 mm și înălțime 98 mm. Aceste informații ajută la proiectarea și integrarea corespunzătoare în sistemele existente.
Schneider Electric Lexium 05 - VW3A7605R07 - date tehnice accesorii convertizor de frecvență
Familia de produse
Pentru familiile de produse Lexium și Altivar. Lexium 52, Lexium 05, Lexium 32, Altivar Machine ATV320, Altivar 32, Lexium 32i, Lexium 15, Easy Lexium 16.
Tipul și scopul produsului
Rezistență de frânare pentru convertoare de frecvență și servomotoare.
Compatibilitate produs
ATV32HU11M2, ATV32HU15M2
Convertizor de frecvență ATV320 1,1 kW, 200...240 V, monofazat
Convertizor de frecvență ATV320 1,5 kW, 200...240 V, monofazat
Servomotor LXM16D 0,1 kW, 200...230 V, monofazat
Servomotor LXM16D 0,2 kW, 200...230 V, monofazat
Servomotor LXM16D 0,4 kW, 200...230 V, monofazat
Servomotor LXM16D 0,75 kW, 200...230 V, monofazat
Servomotor LXM16D 1 kW, 200...230 V, monofazat
Servomotor LXM16D 1,5 kW, 200...230 V, monofazat
Parametri electrici
Valoarea rezistenței: 72 Ohm
Vârf de energie: 2300 J la 480 V
Vârf de energie: 2500 J la 400 V
Vârf de energie: 3700 J la 230 V
Vârf de energie: 5500 J la 115 V
Putere medie disponibilă: 25 W la 50 °C
Putere continuă: 100 W Protecție Tip protecție: Protecție termică prin servomotor Grad de protecție IP: IP65
Caracteristici fizice
Lungime cablu: 0,75 m
Date de mediu
Temperatură ambiantă de funcționare: 0...50 °C
Temperatură ambiantă de depozitare: -25...85 °C
Dimensiuni
b: 145 mm
b1: 110 mm
c: 15 mm
c1: 15,5 mm
H: 98 mm
