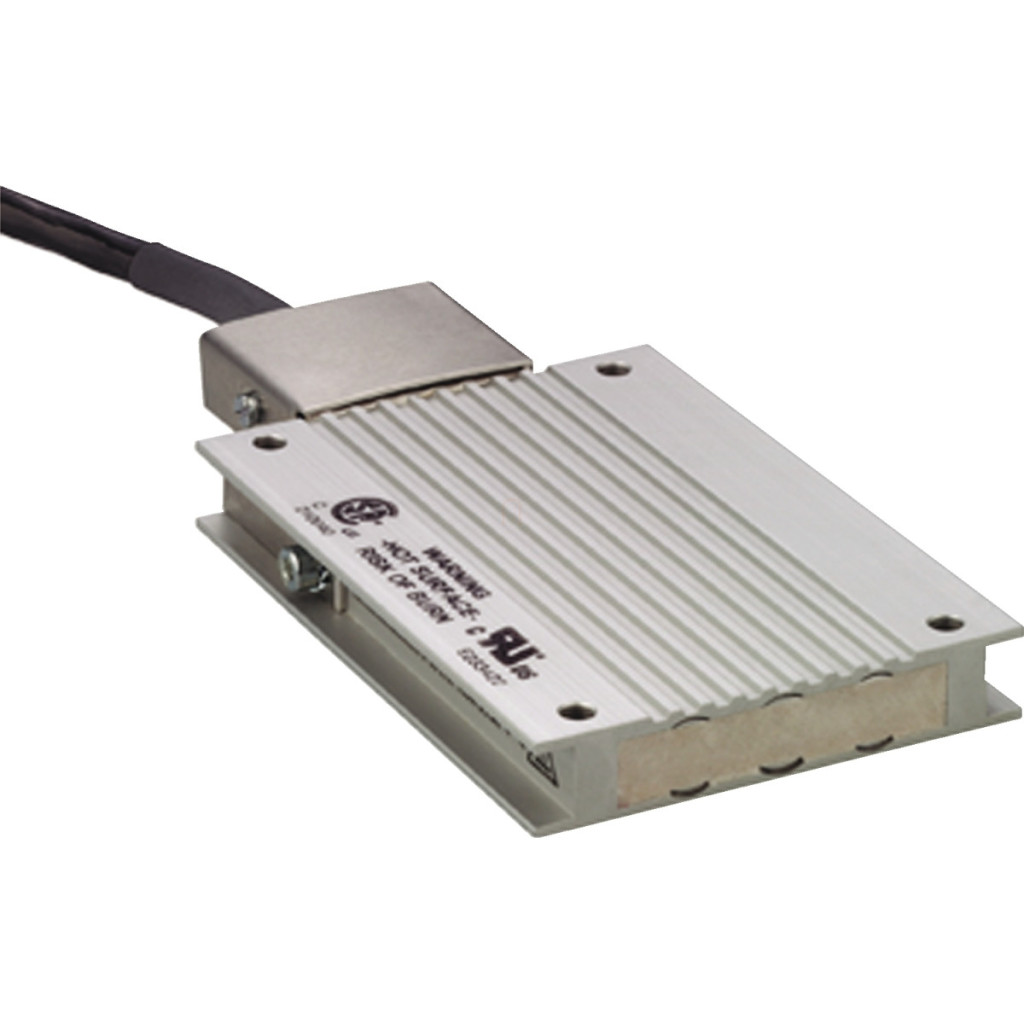

Rezistența de frânare Schneider Electric VW3A7605R30 este un accesoriu de înaltă performanță, cu o rezistență de 72 ohmi, conceput special pentru convertoarele de frecvență și servomotoarele din seriile Lexium și Altivar. Această rezistență de frânare compactă este o soluție excelentă pentru absorbția eficientă a energiei de frânare a sistemului de acționare, esențială pentru poziționarea precisă și asigurarea unei durate lungi de viață a sistemului. Rezistența de frânare VW3A7605R30 oferă o putere continuă de 100 W și are un grad de protecție IP65, care oferă o protecție excelentă împotriva pătrunderii prafului și a apei. Acest lucru permite utilizarea echipamentului în medii în care este necesară o protecție sporită împotriva influențelor externe. Cablul de conectare de 3 metri oferă suficientă flexibilitate în timpul instalării, permițând poziționarea optimă a rezistenței de frânare în sistem. Această rezistență de frânare are o gamă largă de compatibilitate, suportând Lexium 32i, Lexium 32, Lexium 05, Lexium 15, Lexium 52, Altivar Machine ATV320 și Altivar 32, precum și seria Easy Lexium 16, printre altele. Este compatibilă în mod specific cu modelele ATV32HU11M2 și ATV32HU15M2, precum și cu o serie de servomotoare din seria LXM16D cu puteri nominale de la 0,1 kW la 1,5 kW, cu alimentare monofazată de 200-230 V. Produsul este extrem de versatil și poate fi utilizat într-o varietate de aplicații din industria de producție, unde este necesar un control precis al motorului. Capacitatea sa de absorbție a energiei este remarcabilă: 2300 J la 480 V, 2500 J la 400 V, 3700 J la 230 V și 5500 J la 115 V, permițând o funcționare eficientă la diferite niveluri de tensiune. Produsul oferă o putere medie de 25 W la o temperatură ambiantă de 50 °C, iar protecția termică este asigurată de servomotor. Intervalul de temperatură de funcționare este de 0-50 °C, iar în timpul depozitării poate rezista la temperaturi cuprinse între -25 și 85 °C. Rezistența de frânare are dimensiuni precise: 145 mm (b) x 110 mm (b1) x 98 mm (H), precum și 15 mm (c) și 15,5 mm (c1), ceea ce asigură un aspect compact. Designul său permite instalarea și integrarea ușoară în sistemele de acționare existente. Rezistența de frânare Schneider Electric VW3A7605R30 este o alegere excelentă pentru îmbunătățirea performanței de frânare dinamică a sistemelor de acționare, oferind în același timp o funcționare fiabilă și de lungă durată într-o gamă largă de aplicații industriale.
Schneider Electric Lexium 05 - VW3A7605R30 date tehnice
Caracteristici generale
Familia de produse: Lexium, Altivar
Tipul produsului: Rezistență de frânare
Număr articol: VW3A7605R30
Date electrice
Valoare ohmică: 72 Ohmi
Putere continuă: 100 W
Putere medie disponibilă: 25 W la 50 °C
Putere maximă:
- 2300 J la 480 V
- 2500 J la 400 V
- 3700 J la 230 V
- 5500 J la tensiune de 115 V
Tip de protecție: Protecție termică prin servomotor
Date mecanice
Lungime cablu: 3 m
Grad de protecție IP: IP65
Dimensiuni (mm):
- b: 145 mm
- b1: 110 mm
- c: 15 mm
- c1: 15,5 mm
- H: 98 mm
Condiții de mediu
Temperatura ambiantă de funcționare: 0...50 °C
Temperatură ambiantă de depozitare: -25...85 °C
Compatibilitate
Seriile compatibile: Lexium 32i, Lexium 32, Lexium 05, Lexium 15, Lexium 52, Altivar Machine ATV320, Altivar 32, Easy Lexium 16
Produse compatibile:
- ATV32HU11M2
- ATV32HU15M2
- ATV320 1,1 kW, 200...240 V, convertizor de frecvență monofazat
- ATV320 1,5 kW, 200...240 V, convertizor de frecvență monofazat
- LXM16D 0,1 kW, 200...230 V, servomotor monofazat
- LXM16D 0,2 kW, 200...230 V, servomotor monofazat
- LXM16D 0,4 kW, 200...230 V, servomotor monofazat
- LXM16D 0,75 kW, 200...230 V, servomotor monofazat
- LXM16D 1 kW, 200...230 V, servomotor monofazat
- LXM16D 1,5 kW, 200...230 V, servomotor monofazat
