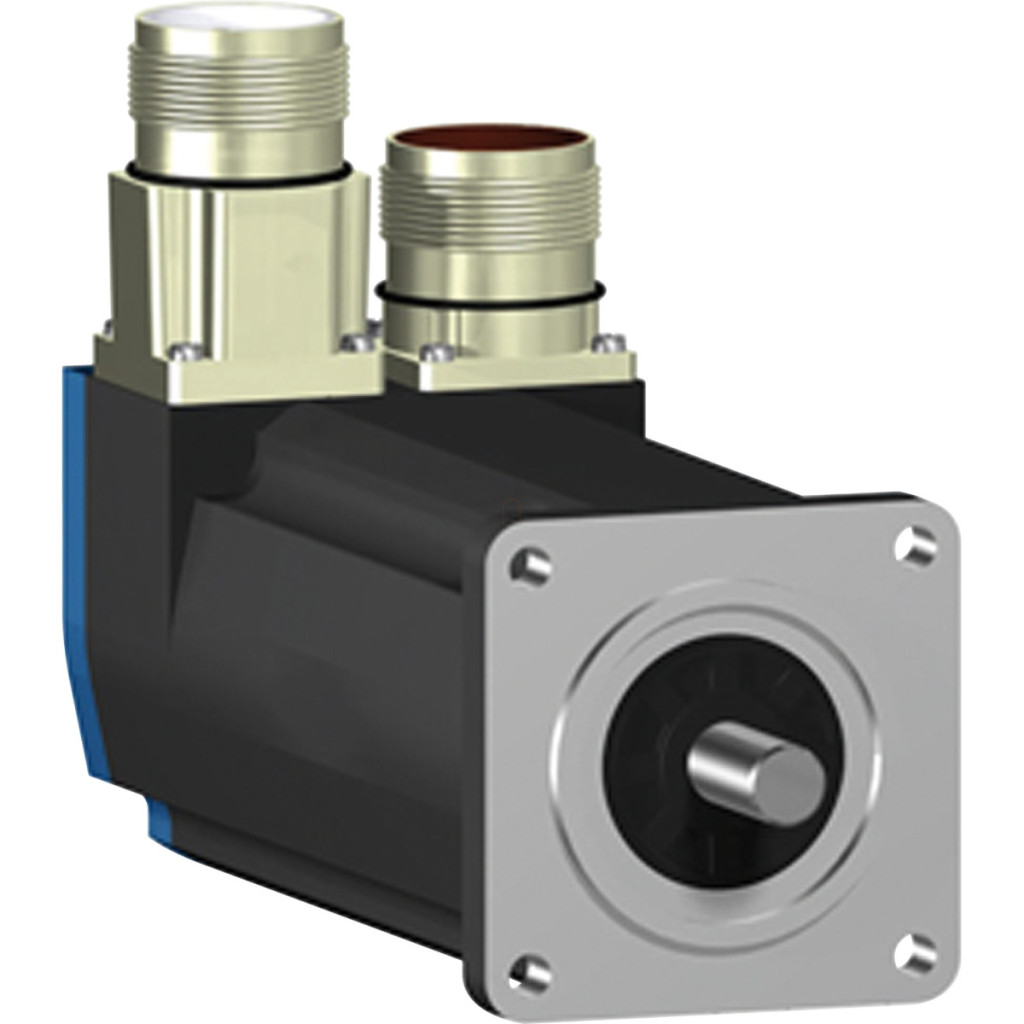

Schneider Electric Lexium 15 - BSH0551P01A1A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 190 mm

Lungime: 395 mm

Înălțime: 115 mm

Comandă specială

Schneider Electric Lexium 15 - BSH0551P01A1A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 15 - BSH0551P01A1A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118198500
Price: 3228.69 RON
Availability: InStock

3 228,69 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 15

Servomotorul Schneider Electric BSH0551P01A1A este un exemplu excelent al familiei de produse Lexium 15, caracterizat printr-un design compact și performanțe ridicate. Acest servomotor cu flanșă de 55 mm este alegerea ideală pentru aplicații industriale care necesită control de precizie, unde poziționarea exactă și funcționarea fiabilă sunt esențiale. Servomotorul BSH0551P01A1A oferă un cuplu continuu de 0,5 Nm în diverse condiții de alimentare. Atunci când este combinat cu servocontrolorul Lexium 32 și funcționează într-o rețea trifazată de 400 V sau 480 V, motorul oferă o putere nominală de ieșire de 300 W, fiind capabil să furnizeze un cuplu maxim de până la 1,5 Nm. Atunci când este utilizat cu controlerele Lexium 15 (LXM15LD13M3 sau LXM15LU60N4) cu alimentare monofazată sau trifazată de 230 V, se poate obține o putere nominală de 170 W și un cuplu maxim de 1,4 Nm. Motorul are o viteză mecanică maximă de 9000 rpm, în timp ce viteza sa nominală poate fi de 4000 sau 6000 rpm, în funcție de controler. Această versatilitate permite o adaptare optimă la diferite domenii de aplicare. Specificațiile tehnice ale servomotorului BSH0551P01A1A sunt foarte impresionante. Motorul are protecție IP50, care oferă o protecție adecvată împotriva prafului. Feedback-ul este asigurat de un encoder SinCos Hiperface cu o singură rotație, cu o rezoluție de 131.072 puncte/rotație, permițând o poziționare extrem de precisă. Motorul este echipat cu conectori drepți și nu include o unitate de frânare. Arborele motorului are un diametru de 9 mm, o lungime de 20 mm și este fabricat într-un design fără blocare. Lungimea totală a motorului este de 132,5 mm, diametrul colierului de centrare este de 40 mm, diametrul orificiilor de montare este de 5,5 mm, iar diametrul cercului de orificii de montare este de 63 mm. Servomotorul este răcit prin convecție naturală, ceea ce simplifică instalarea și reduce cerințele de întreținere. Alte date tehnice importante includ constanta de cuplu (0,68 N.m/A la 120 °C), constanta EMF inversă (40 V/krpm la 120 °C), numărul de poli ai motorului (3), cuplul de inerție al rotorului (0,059 kg.cm²), rezistența statorului (41,8 Ohm la 20 °C), inductanța statorului (37,13 mH la 20 °C) și constanta de timp electrică a statorului (1,09 ms la 20 °C).. Forța radială maximă a motorului depinde de viteză, fiind de 340 N la 1000 rpm și 170 N la 8000 rpm. Forța axială maximă este de 0,2 ori forța radială. Servomotorul BSH0551P01A1A oferă o compatibilitate largă cu sistemele de acționare Lexium 15 și Lexium 32, ceea ce facilitează integrarea în diverse aplicații.

Schneider Electric Lexium 15 - BSH0551P01A1A - Servomotor BSH, 55 mm, max. 300 W, 0,5 N·m, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 9000 rpm

Cuplu de oprire continuu: 0,5 N.m pentru LXM32.U60N4 la 1,5 A, 400 V, alimentare trifazată
0,5 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, alimentare trifazată
0,5 N.m pentru LXM15LD13M3, 230 V, alimentare monofazată
0,5 N.m pentru LXM15LU60N4, 230 V, alimentare trifazată

Cuplu maxim de oprire: 1,5 N.m pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
1,5 N.m pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
1,4 N.m pentru LXM15LD13M3, 230 V, alimentare monofazată
1,4 N.m pentru LXM15LU60N4, 230 V, alimentare trifazată

Putere nominală de ieșire: 300 W pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
300 W pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
170 W pentru LXM15LD13M3, 230 V, alimentare monofazată
170 W pentru LXM15LU60N4, 230 V, alimentare trifazată

Cuplu nominal: 0,48 N.m pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
0,48 N.m pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
0,46 N.m pentru LXM15LD13M3, 230 V, alimentare monofazată
0,46 N.m pentru LXM15LU60N4, 230 V, alimentare trifazată

Viteza nominală: 6000 rpm pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
6000 rpm pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
4000 rpm pentru LXM15LD13M3, 230 V, alimentare monofazată
4000 rpm pentru LXM15LU60N4, 230 V, alimentare trifazată

Compatibilitate produs: LXM15LD13M3 230 V monofazat
LXM15LU60N4 230 V trifazat
LXM32.U60N4 400 V trifazat
LXM32.U60N4 480 V trifazat

Capătul arborelui: Fără blocare

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 131.072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Informații suplimentare

Compatibilitate cu familia de produse: Lexium 32
Lexium 15

Tensiune maximă de alimentare: 480 V

Număr de faze de alimentare: Trifazat

Curent de oprire continuu: 0,73 A

Putere continuă maximă: 0,45 W

Curent maxim Irms: 3,5 A pentru LXM15LD13M3
3,5 A pentru LXM15LU60N4
2,9 A pentru LXM32.U60N4

Curent continuu maxim: 2,9 A

Frecvență de comutare: 8 kHz

Al doilea arbore: Fără capăt secundar al arborelui

Diametru arbore: 9 mm

Lungime arbore: 20 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Dimensiune flanșă motor: 55 mm

Număr de elemente ale motorului: 1

Constantă de cuplu: 0,68 N.m/A la 120 °C

Constantă EMF inversă: 40 V/krpm la 120 °C

Număr de poli ai motorului: 3,0

Inerție de rotație: 0,059 kg.cm²

Rezistență stator: 41,8 Ohm la 20 °C

Inductanța statorului: 37,13 mH la 20 °C

Constanta de timp electrică a statorului: 1,09 ms la 20 °C

Forță radială maximă Fr: 170 N la 8000 rpm
180 N la 7000 rpm
190 N la 6000 rpm
200 N la 5000 rpm
220 N la 4000 rpm
240 N la 3000 rpm
270 N la 2000 rpm
340 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 132,5 mm

Diametru colier de centrare: 40 mm

Adâncime colier de centrare: 2 mm Număr de orificii de montare: 4 Diametru orificii de montare: 5,5 mm Diametru cerc de orificii de montare: 63 mm Referință dimensiune: BSH0551P

Precizie unghiulară: 1,4°

Date

Lățime

190 mm

Lungime

395 mm

Înălțime

115 mm

EAN prezentat

3389118198500

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,6 kg/bucată

Numar articol

3389118198500
