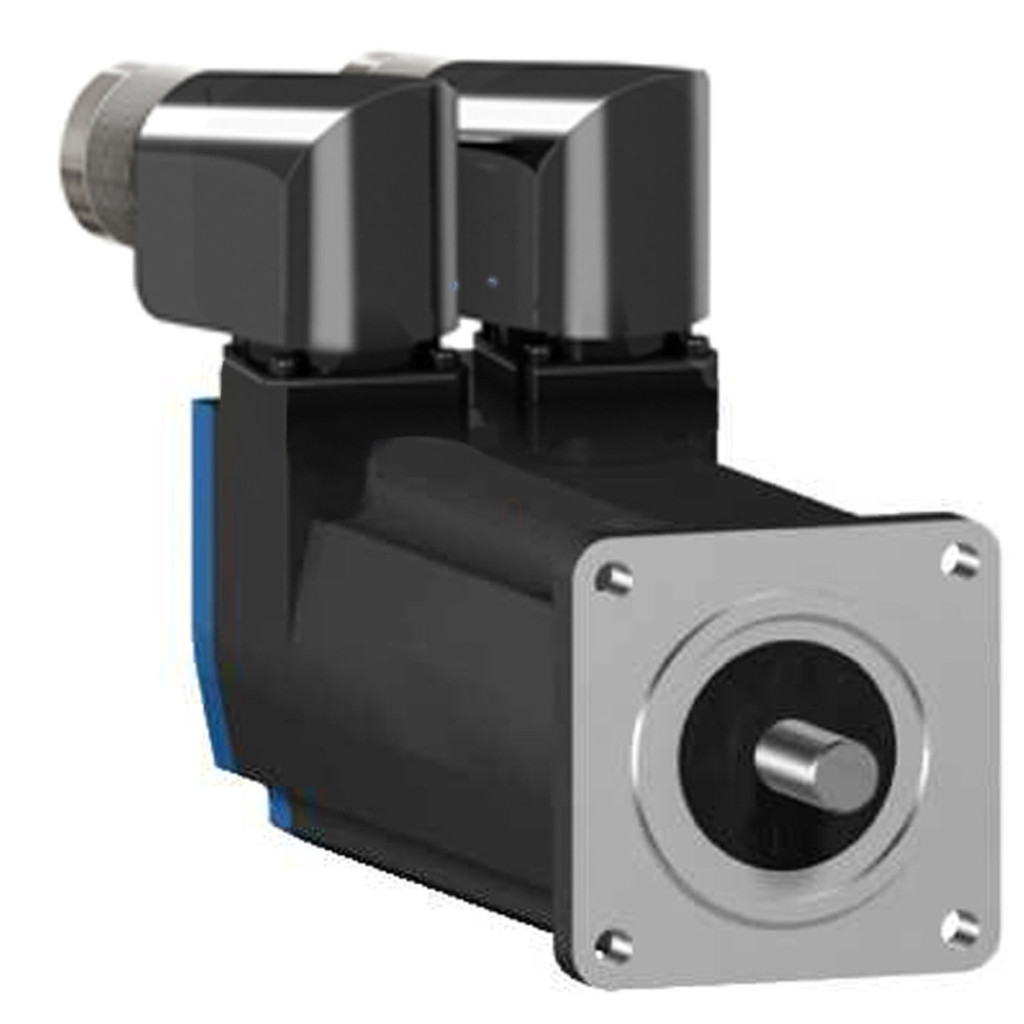

Schneider Electric Lexium 15 - BSH0551P01A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 190 mm

Lungime: 395 mm

Înălțime: 115 mm

Comandă specială

Schneider Electric Lexium 15 - BSH0551P01A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 15 - BSH0551P01A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118198517
Price: 3345.77 RON
Availability: InStock

3 345,77 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 15

Schneider Electric BSH0551P01A2A este un servomotor compact din familia de produse Lexium 15, conceput pentru aplicații industriale de precizie. Acest model este alegerea ideală pentru sarcini de automatizare în care poziționarea precisă și controlul dinamic al mișcării sunt importante. Motorul BSH0551P01A2A oferă un cuplu continuu de 0,5 Nm, iar viteza sa maximă poate ajunge până la 9000 rpm. Servomotorul din seria Lexium 15 are un design compact, cu o dimensiune a marginii de numai 55 mm, ceea ce permite instalarea sa în locuri cu spațiu limitat. Motorul are o lungime de numai 132,5 mm, ceea ce sporește și mai mult flexibilitatea sa de utilizare. Motorul BSH0551P01A2A este echipat cu un encoder SinCos Hiperface de înaltă precizie, cu o singură rotație, care oferă o rezoluție de 131.072 puncte/rotație, permițând o poziționare extrem de precisă. Gradul de protecție IP50 oferă o protecție adecvată pentru utilizarea în medii industriale. Motorul BSH0551P01A2A nu are un sistem de frânare integrat și are un capăt de arbore neted în loc de un arbore filetat. Diametrul arborelui este de 9 mm, iar lungimea sa este de 20 mm. Motorul se răcește prin convecție naturală și nu necesită răcire externă. Conectarea se face prin conectori rotativi în unghi drept, care oferă flexibilitate în ceea ce privește cablarea. Suprafața de montare a motorului este o flanșă care respectă standardele internaționale și poate fi fixată folosind patru orificii de 5,5 mm dispuse într-un cerc de 63 mm. Servomotorul BSH0551P01A2A este compatibil cu mai multe servomotoare Schneider Electric: poate fi utilizat cu LXM15LD13M3 (230 V, monofazat), LXM15LU60N4 (230 V, trifazat) și LXM32•U60N4 (400 V sau 480 V, trifazat). Tensiunea maximă de alimentare poate fi de 480 V. Acesta funcționează cu parametri de performanță diferiți pentru tensiuni de alimentare și servomotoare diferite: cu un servomotor LXM32•U60N4, acesta oferă o putere nominală de 300 W și o viteză nominală de 6000 rpm la 400 V sau 480 V cu alimentare trifazată, În timp ce cu servomotoarele LXM15, se poate obține o putere nominală de 170 W și o viteză nominală de 4000 rpm la 230 V. Printre parametrii tehnici ai BSH0551P01A2A, este important de menționat constanta de cuplu de 0,68 N•m/A (la 120 °C), constanta forței contraelectromotoare de 40 V/krpm (tot la 120 °C) și cele 3 înfășurări ale motorului. Cuplul de inerție al rotorului motorului este de 0,059 kg•cm². Rezistența statorului este de 41,8 Ohm, inductanța este de 37,13 mH, iar constanta de timp electrică este de 1,09 ms (toate măsurate la 20 °C). Forța radială maximă (Fr) variază între 170 N (8000 rpm) și 340 N (1000 rpm) în funcție de viteză, iar forța axială maximă (Fa) poate fi de 0,2 ori forța radială. Precizia erorii unghiulare a motorului este de 1,4 grade.

Schneider Electric Lexium 15 - BSH0551P01A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 N·m, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici generale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 9000 rpm

Date privind puterea și cuplul

Cuplu continuu în poziție staționară: 0,5 Nm pentru LXM32.U60N4, 1,5 A, 400 V, trifazat

0,5 Nm pentru LXM32.U60N4, 1,5 A, 480 V, trifazat

0,5 Nm pentru LXM15LD13M3, 230 V, monofazat

0,5 Nm pentru LXM15LU60N4, 230 V, trifazat

Cuplu maxim în poziție staționară: 1,5 Nm pentru LXM32.U60N4 1,5 A, 400 V, trifazat

1,5 Nm pentru LXM32.U60N4 1,5 A, 480 V, trifazat

1,4 Nm pentru LXM15LD13M3, 230 V, monofazat

1,4 Nm pentru LXM15LU60N4, 230 V, trifazat

Putere nominală de ieșire: 300 W pentru LXM32.U60N4 1,5 A, 400 V, trifazat

300 W pentru LXM32.U60N4 1,5 A, 480 V, trifazat

170 W pentru LXM15LD13M3, 230 V, monofazat

170 W pentru LXM15LU60N4, 230 V, trifazat

Cuplu nominal: 0,48 Nm pentru LXM32.U60N4, 1,5 A, 400 V, trifazat

0,48 Nm pentru LXM32.U60N4, 1,5 A, 480 V, trifazat

0,46 Nm pentru LXM15LD13M3, 230 V, monofazat

0,46 Nm pentru LXM15LU60N4, 230 V, trifazat

Viteză nominală: 6000 rpm pentru LXM32.U60N4 1,5 A, 400 V, trifazat

6000 rpm pentru LXM32.U60N4 1,5 A, 480 V, trifazat

4000 rpm pentru LXM15LD13M3, 230 V, monofazat

4000 rpm pentru LXM15LU60N4, 230 V, trifazat

Compatibilitate și caracteristici fizice

Compatibilitate produs: LXM15LD13M3 230 V monofazat

LXM15LU60N4 230 V trifazat

LXM32.U60N4 400 V trifazat

LXM32.U60N4 480 V trifazat

Capătul arborelui: Fără filet

Grad de protecție IP: IP50 standard

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi cu unghi drept

Informații suplimentare

Compatibilitate cu familia de produse: Lexium 15, Lexium 32

Tensiune maximă de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu în modul standby: 0,73 A

Putere continuă maximă: 0,45 W

Curent maxim Irms: 3,5 A LXM15LD13M3

3,5 A LXM15LU60N4

2,9 A LXM32.U60N4

Curent continuu maxim: 2,9 A

Frecvență de comutare: 8 kHz

Parametri mecanici

Diametru arbore: 9 mm

Lungime arbore: 20 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Dimensiune flanșă motor: 55 mm

Număr de bobine ale motorului: 1

Constantă de cuplu: 0,68 N·m/A la 120 °C

Constantă de forță contraelectromotoare: 40 V/krpm la 120 °C

Număr de poli ai motorului: 3,0

Cuplu de inerție al rotorului: 0,059 kg.cm²

Rezistența statorului: 41,8 Ohm la 20 °C

Inductanța statorului: 37,13 mH la 20 °C

Constanta de timp electrică a statorului: 1,09 ms la 20 °C

Capacitate de încărcare mecanică

Forță radială maximă Fr: 170 N la 8000 rpm

180 N la 7000 rpm

190 N la 6000 rpm

200 N la 5000 rpm

220 N la 4000 rpm

240 N la 3000 rpm

270 N la 2000 rpm

340 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Dimensiuni și conexiuni

Lungime: 132,5 mm

Diametru colier de centrare: 40 mm

Adâncime colier de centrare: 2 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 5,5 mm

Diametru cerc orificiu de montare: 63 mm

Eroare unghiulară [în grade]: 1,4 °

Date

Lățime

190 mm

Lungime

395 mm

Înălțime

115 mm

EAN prezentat

3389118198517

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,626 kg/bucată

Numar articol

3389118198517
