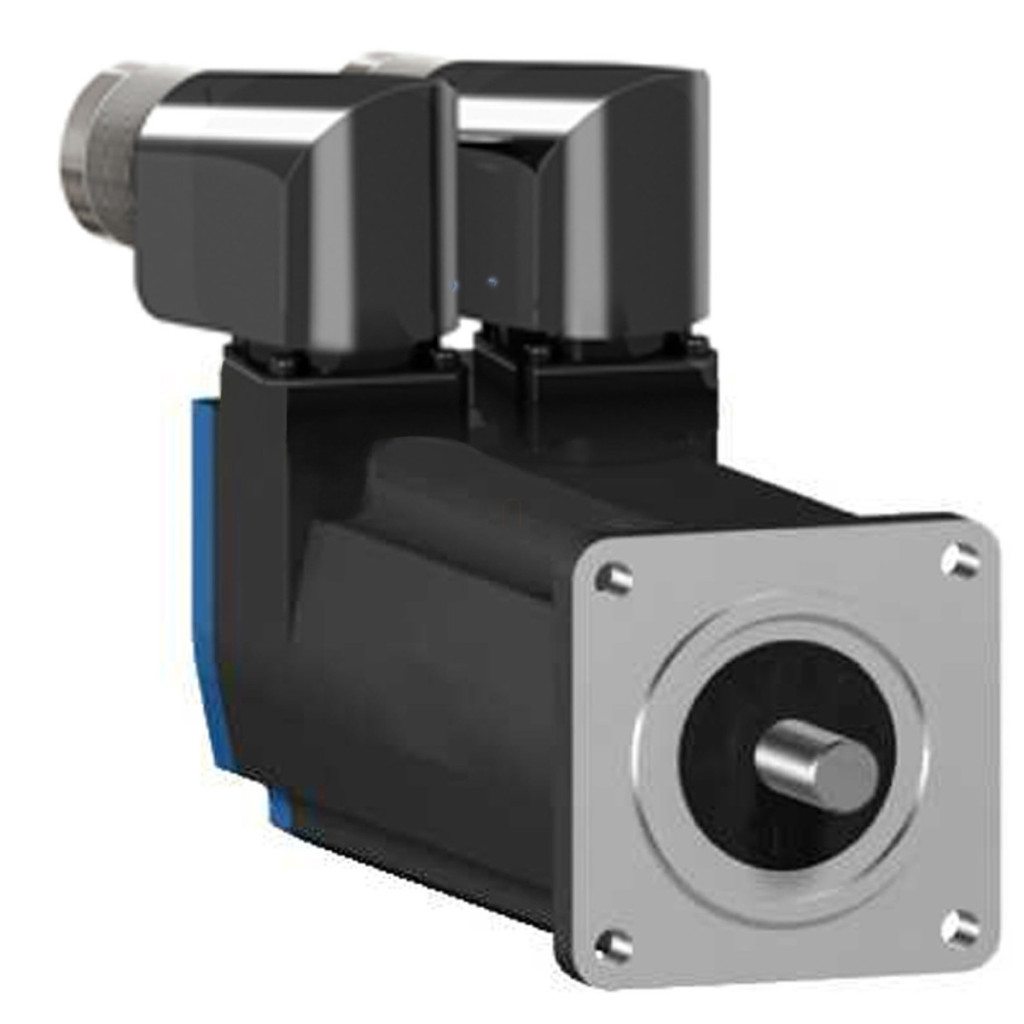

Servomotorul Schneider Electric BSH0551P01F2A este un produs de înaltă calitate și fiabilitate din seria Lexium 15, oferind o soluție ideală pentru sarcini de automatizare care necesită poziționare precisă. Acest servomotor compact, cu o dimensiune a flanșei de 55 mm, este alegerea perfectă atât pentru aplicații industriale, cât și pentru aplicații specializate, în care este necesar un control precis al mișcării. Servomotorul BSH0551P01F2A oferă caracteristici de performanță remarcabile: furnizează un cuplu continuu de 0,5 Nm, iar cuplul său maxim poate ajunge la 1,5 Nm atunci când este combinat cu servomotorul LXM32.U60N4 cu o sursă de alimentare trifazată de 400 V sau 480 V. Același motor, atunci când este asociat cu servomotorul LXM15LD13M3 sau LXM15LU60N4, oferă un cuplu nominal de 0,46 Nm și un cuplu maxim de 1,4 Nm cu o sursă de alimentare monofazată sau trifazată de 230 V. Puterea nominală de ieșire este de 170 W sau 300 W, în funcție de servomotor. Motorul are o viteză mecanică maximă de 9000 rpm, în timp ce viteza sa nominală este de 6000 rpm cu servomotorul LXM32 și de 4000 rpm cu servomotorul LXM15. BSH0551P01F2A are o frână încorporată care oferă un cuplu de reținere de 0,8 Nm și feedback de viteză SinCos Hiperface cu o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului. Capătul arborelui este fără filet, cu un diametru de 9 mm și o lungime de 20 mm. Motorul este echipat cu conectori rotativi în unghi drept, care oferă opțiuni flexibile de instalare. Lungimea motorului cu frână este de 159 mm, iar greutatea sa este de 1,3 kg. Din punct de vedere tehnic, este de remarcat faptul că motorul are o constantă de cuplu de 0,68 N.m/A la 120 °C și o constantă de tensiune de 40 V/krpm la 120 °C. Rezistența statorului motorului este de 41,8 Ohm la 20 °C, inductanța statorului este de 37,13 mH la 20 °C, iar constanta de timp electrică a statorului este de 1,09 ms la 20 °C. Inerția rotorului este de 0,083 kg.cm², iar numărul de poli este 3. Motorul este răcit prin convecție naturală. Forța radială maximă depinde de viteză: 340 N la 1000 rpm și 170 N la 8000 rpm. Forța axială maximă este de 0,2 ori forța radială maximă. Puterea de frânare este de 10 W. Servomotorul BSH0551P01F2A este montat cu o flanșă conform standardelor internaționale, colierul de centrare are un diametru de 40 mm și o adâncime de 2 mm. Există 4 orificii de montare cu un diametru de 5,5 mm și un diametru al cercului orificiilor de 63 mm. Acest motor se potrivește perfect cu servomotoarele Lexium 15 și Lexium 32, formând un sistem servo complet care oferă o precizie excelentă și performanțe dinamice într-o gamă largă de aplicații industriale, cum ar fi mașini de ambalat, mașini de asamblat, distribuitoare și echipamente de manipulare a materialelor.
Schneider Electric Lexium 15 - BSH0551P01F2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteză mecanică maximă: 9000 rpm
Cuplu continuu în stare staționară: 0,5 N.m 1,5 A pentru LXM32.U60N4, 400 V, alimentare trifazată
0,5 N.m LXM32.U60N4 la 1,5 A, 480 V, alimentare trifazată
0,5 N.m pentru LXM15LD13M3, 230 V, alimentare monofazată
0,5 N.m pentru LXM15LU60N4, 230 V, alimentare trifazată
Cuplu maxim în regim staționar: 1,5 N.m pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
1,5 N.m pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
1,4 N.m pentru LXM15LD13M3, 230 V, alimentare monofazată
1,4 N.m pentru LXM15LU60N4, 230 V, alimentare trifazată
Putere nominală de ieșire: 300 W pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
300 W pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
170 W pentru LXM15LD13M3, 230 V, alimentare monofazată
170 W pentru LXM15LU60N4, 230 V, alimentare trifazată
Cuplu nominal: 0,48 N.m pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
0,48 N.m pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
0,46 N.m pentru LXM15LD13M3, 230 V, alimentare monofazată
0,46 N.m pentru LXM15LU60N4, 230 V, alimentare trifazată
Viteza nominală: 6000 rpm pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
6000 rpm pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
4000 rpm pentru LXM15LD13M3, 230 V, alimentare monofazată
4000 rpm pentru LXM15LU60N4, 230 V, alimentare trifazată
Compatibilitate produs: LXM15LD13M3 230 V alimentare monofazată
LXM15LU60N4 230 V alimentare trifazată
LXM32.U60N4 cu alimentare trifazată de 400 V
LXM32.U60N4 cu alimentare trifazată de 480 V
Capătul arborelui: Fără filet
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: încorporată
Suport de montare: flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate serie: Lexium 32, Lexium 15
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trei faze
Curent continuu în stare staționară: 0,73 A
Putere maximă continuă: 0,45 W
Curent maxim Irms: 3,5 A pentru LXM15LD13M3
3,5 A pentru LXM15LU60N4
2,9 A pentru LXM32.U60N4
Curent maxim în regim staționar: 2,9 A
Frecvență de comutație: 8 kHz
Al doilea arbore: Fără al doilea capăt al arborelui
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Cuplu de reținere: frână de reținere de 0,8 N.m
Dimensiunea flanșei motorului: 55 mm
Număr de înfășurări ale motorului: 1
Constantă de cuplu: 0,68 N.m/A la 120 °C
Constantă de forță contraelectromotoare: 40 V/krpm la 120 °C Număr de poli ai motorului: 3,0 Inerție rotor: 0,083 kg.cm² Rezistență stator: 41,8 Ohm la 20 °C
Inductanța statorului: 37,13 mH la 20 °C
Constanta de timp electrică a statorului: 1,09 ms la 20 °C
Forța radială maximă Fr: 170 N la 8000 rpm
180 N la 7000 rpm
190 N la 6000 rpm
200 N la 5000 rpm
220 N la 4000 rpm
240 N la 3000 rpm
270 N la 2000 rpm
340 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de frânare: 10 W Tip de răcire: Convecție naturală Lungime: 159 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului orificiilor de montare: 63 mm Greutate netă: 1,3 kg Referință dimensiune: BSH0551P Eroare unghiulară: 1,4 ° Temperatura cuprului: 120 °C Temperatura magnetului la cald: 100 °C Temperatura magnetului la temperatura camerei: 20 °C
