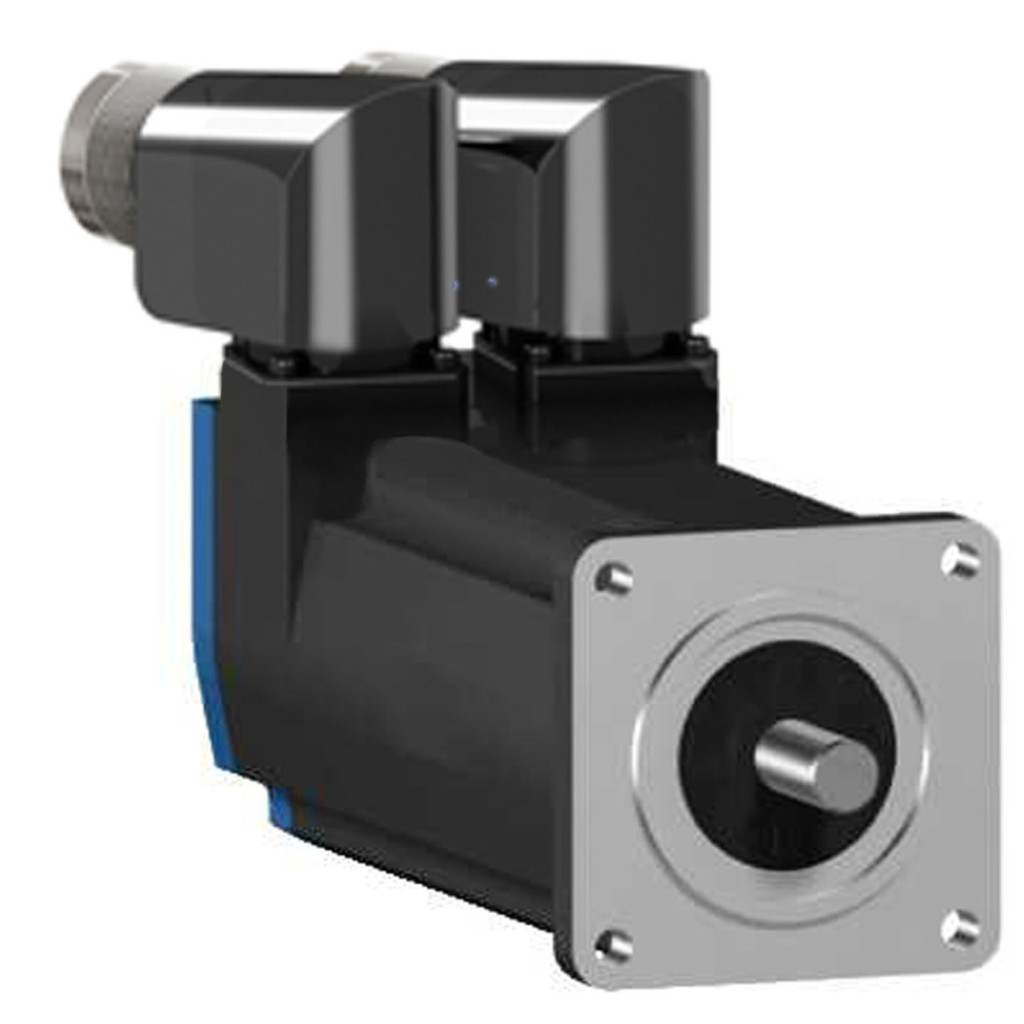

Schneider Electric Lexium 15 - BSH0551P11A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Lățime: 190 mm

Lungime: 395 mm

Înălțime: 115 mm

Comandă specială

Schneider Electric Lexium 15 - BSH0551P11A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 15 - BSH0551P11A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118198593
Price: 3465.54 RON
Availability: InStock

3 465,54 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 15

Servomotorul Schneider Electric BSH0551P11A2A este un membru remarcabil al familiei de produse Lexium 15, potrivit atât pentru sarcini de poziționare de precizie, cât și pentru controlul mișcării dinamice. Acest servomotor compact cu flanșă de 55 mm este alegerea ideală pentru aplicații în care mișcarea precisă și cerințele reduse de spațiu sunt esențiale. Servomotorul BSH0551P11A2A are un cuplu maxim de 0,5 Nm în funcționare continuă, în timp ce cuplul său maxim poate ajunge la 1,5 Nm, oferind caracteristici dinamice excelente. Motorul are o putere nominală de 300 W, suficientă pentru majoritatea sarcinilor de mișcare de precizie. Viteza mecanică maximă este de 9000 rpm, ceea ce permite o gamă largă de funcționare, în timp ce viteza nominală este de 6000 rpm (cu servomotor LXM32•U60N4). Motorul are un design cu arbore canelat, care asigură fixarea fiabilă a elementelor de transmisie. Servomotorul BSH0551P11A2A este compatibil cu diverse servomotoare Lexium, inclusiv tipurile LXM15LD13M3 (230 V, monofazat), LXM15LU60N4 (230 V, trifazat) și LXM32•U60N4 (400 V sau 480 V, trifazat). Această versatilitate permite utilizatorilor să aleagă configurația de acționare care se potrivește cel mai bine aplicației lor. Feedback-ul motorului este asigurat de un encoder SinCos Hiperface de înaltă rezoluție (131072 puncte/rotație), care garantează o precizie excelentă de poziționare. Acest encoder cu o singură rotație este deosebit de avantajos în aplicațiile în care nu sunt necesare informații de poziție absolută cu rotații multiple. Motorul poate fi răcit prin convecție naturală și are protecție IP50, care oferă o protecție adecvată împotriva prafului, făcându-l potrivit pentru utilizarea în medii industriale. Cuplul de inerție al rotorului este de numai 0,059 kg·cm², ceea ce asigură proprietăți dinamice excelente pentru operațiuni rapide de pornire și frânare. Parametrii electrici ai motorului includ o constantă de cuplu de 0,68 N·m/A, o constantă de forță contraelectromotoare de 40 V/krpm, o rezistență a statorului de 41,8 Ohm și o inductanță a statorului de 37,13 mH. Motorul este echipat cu conectori rotativi în unghi drept, care facilitează cablarea chiar și în spații înguste. Servomotorul BSH0551P11A2A are o flanșă care respectă standardele internaționale, ceea ce simplifică instalarea și îl face compatibil cu diverse sisteme mecanice.

Schneider Electric Lexium 15 - BSH0551P11A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 N·m, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice

Specificații generale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 9000 rpm

Grad de protecție IP: standard IP50

Parametri de performanță

Cuplu continuu: 0,5 N.m pentru LXM32.U60N4, 1,5 A, 400 V, trifazat
0,5 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
0,5 N.m pentru LXM15LD13M3 la 230 V, monofazat
0,5 N.m pentru LXM15LU60N4 la 230 V, trifazat

Cuplu maxim în regim permanent: 1,5 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
1,5 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
1,4 N.m pentru LXM15LD13M3, 230 V, monofazat
1,4 N.m pentru LXM15LU60N4, 230 V, trifazat

Putere nominală de ieșire: 300 W pentru LXM32.U60N4 1,5 A, 400 V, trifazat
300 W pentru LXM32.U60N4 1,5 A, 480 V, trifazat
170 W pentru LXM15LD13M3, 230 V, monofazat
170 W pentru LXM15LU60N4, 230 V, trifazat

Cuplu nominal: 0,48 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazic
0,48 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
0,46 N.m pentru LXM15LD13M3, 230 V, monofazat
0,46 N.m pentru LXM15LU60N4, 230 V, trifazat

Viteza nominală: 6000 rpm Pentru LXM32.U60N4, 1,5 A, 400 V, trifazat
6000 rpm Pentru LXM32.U60N4, 1,5 A, 480 V, trifazat
4000 rpm pentru LXM15LD13M3, 230 V, monofazat
4000 rpm pentru LXM15LU60N4, 230 V, trifazat

Compatibilitate și conectare

Compatibilitate produs: LXM15LD13M3 230 V monofazat
LXM15LU60N4 230 V trifazat
LXM32.U60N4 400 V trifazat
LXM32.U60N4 480 V trifazat

Capătul arborelui: Blocare

Rezoluție feedback viteză: 131.072 puncte/rotație

Frânare de menținere: Fără frână

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Date tehnice suplimentare

Domeniu de compatibilitate: Lexium 32, Lexium 15

Tensiune maximă de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu de repaus: 0,73 A

Putere continuă maximă: 0,45 W

Curent maxim Irms: 3,5 A pentru LXM15LD13M3
3,5 A pentru LXM15LU60N4
2,9 A pentru LXM32.U60N4

Curent continuu maxim: 2,9 A

Frecvență de comutare: 8 kHz

Caracteristici mecanice

Al doilea arbore: Fără capăt al doilea arbore

Diametru arbore: 9 mm

Lungime arbore: 20 mm

Lățime zăvor: 12 mm

Tip de feedback: SinCos Hiperface cu o singură rotație

Dimensiunea flanșei motorului: 55 mm

Număr de straturi ale motorului: 1

Constantă de cuplu: 0,68 N.m/A la 120 °C

Constantă EMF inversă: 40 V/krpm la 120 °C

Număr de poli ai motorului: 3,0

Inerție de rotație: 0,059 kg.cm²

Rezistența statorului: 41,8 Ohm la 20 °C

Inductanța statorului: 37,13 mH la 20 °C

Constantă de timp electrică a statorului: 1,09 ms la 20 °C

Tip de răcire: Convecție naturală

Lungime: 132,5 mm

Diametru colier de centrare: 40 mm

Adâncime colier de centrare: 2 mm

Număr orificii de montare: 4

Diametru orificiu de montare: 5,5 mm

Diametru cerc orificiu de montare: 63 mm

Greutate netă: 1,2 kg

Referință dimensiune: BSH0551P

Eroare de precizie unghiulară: 1,4°

Date

Lățime

190 mm

Lungime

395 mm

Înălțime

115 mm

EAN prezentat

3389118198593

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,6 kg/bucată

Numar articol

3389118198593
