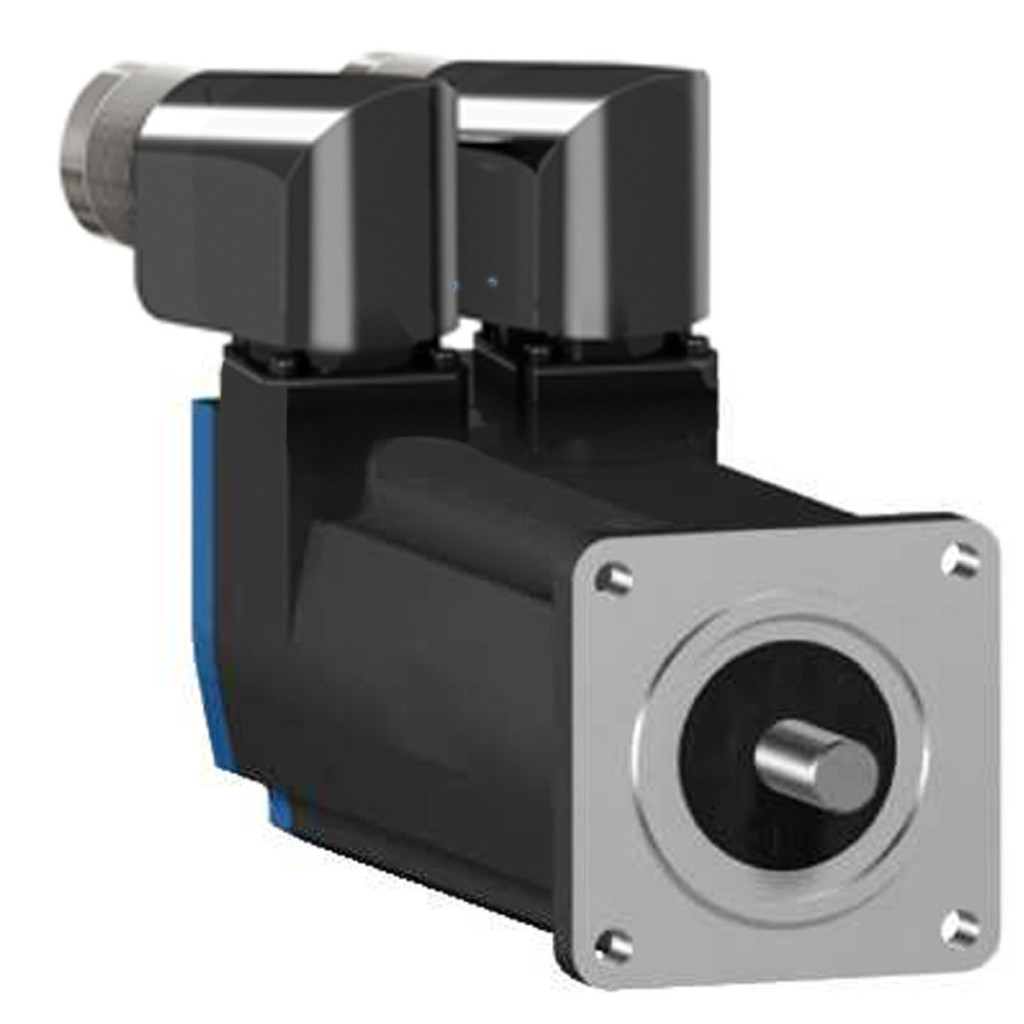

Servomotorul Schneider Electric BSH0551P11F2A face parte din seria Lexium 15, care oferă performanțe excelente și control precis în aplicații de automatizare industrială. Acest servomotor compact, cu un diametru al flanșei de numai 55 mm, este alegerea ideală pentru sarcini în care spațiul este limitat, dar sunt necesare performanțe și precizie excepționale. Modelul BSH0551P11F2A poate furniza un cuplu continuu de 0,5 N.m, iar viteza sa mecanică maximă poate ajunge până la 9000 rpm. Cuplul maxim al motorului sub sarcină poate atinge 1,5 N.m, ceea ce reprezintă de trei ori cuplul continuu, oferind astfel performanțe adecvate chiar și în cazul sarcinilor grele pe termen scurt. Produsul are o putere nominală de 300 W, ceea ce asigură o eficiență excelentă, având în vedere dimensiunile sale compacte. Cuplul nominal de 0,48 N.m este atins la 6000 rpm în combinație cu servomotorul LXM32.U60N4, care poate fi alimentat cu o sursă de alimentare trifazată de 400 V sau 480 V. Atunci când este utilizat cu servomotorul Lexium 15, puterea nominală este de 170 W la o sursă de alimentare de 230 V, cuplul nominal este de 0,46 N.m, iar viteza nominală este de 4000 rpm. Produsul este compatibil cu servomotoarele Lexium 15 și Lexium 32, oferind flexibilitate în proiectarea sistemului. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului. Servomotorul este echipat cu un capăt de arbore blocat, un codificator SinCos Hiperface cu o singură rotație și o frână. Cuplul de reținere al frânei este de 0,8 N.m, ceea ce asigură menținerea poziției la oprire sau în cazul unei opriri de urgență. Motorul dispune de răcire prin convecție naturală a pieselor rotative, asigurând fiabilitate și funcționare silențioasă. Parametrii tehnici ai BSH0551P11F2A includ o constantă de cuplu de 0,68 N.m/A (la 120 °C), Constanta forței electromotoare de 40 V/krpm, 3 arbori motor, inerție rotor de 0,083 kg.cm², precum și rezistență stator de 41,8 Ohm și inductanță stator de 37,13 mH la 20 °C. Constanta de timp electrică a motorului este de 1,09 ms (la 20 °C). Forța radială maximă depinde de viteză, fiind de 340 N la 1000 rpm și 170 N la 9000 rpm. Diametrul arborelui este de 9 mm, lungimea arborelui este de 20 mm, iar lățimea blocării este de 12 mm. Lungimea motorului, inclusiv frâna, este de 159 mm, diametrul colierului de centrare este de 40 mm, iar adâncimea acestuia este de 2 mm. Există 4 orificii de montare cu un diametru de 5,5 mm și o distanță de 63 mm. Greutatea netă a produsului este de 1,3 kg. Motorul este echipat cu conectori rotativi în unghi drept, care facilitează cablarea în diverse situații de instalare.
BSH0551P11F2A Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu de menținere continuu: 0,5 N.m (1,5 A pentru LXM32.U60N4, 400 V, trifazat)
Cuplu maxim: 1,5 N.m (1,5 A pentru LXM32.U60N4, 400 V, trifazat)
Putere nominală de ieșire: 300 W (1,5 A pentru LXM32.U60N4, 400 V, trifazat)
Cuplu nominal: 0,48 N.m (1,5 A pentru LXM32.U60N4, 400 V, trifazat)
Viteza nominală: 6000 rpm (pentru LXM32.U60N4 la 1,5 A, 400 V, trifazat)
Categorie de produse
Produse compatibile: LXM15LD13M3 (230 V monofazat), LXM15LU60N4 (230 V trifazat), LXM32.U60N4 (400 V trifazat), LXM32.U60N4 (480 V trifazat)
Compatibilitate serie: Lexium 32, Lexium 15
Caracteristici fizice
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent continuu de staționare: 0,73 A
Putere continuă maximă: 0,45 W
Curent maxim Irms: 2,9 A
Frecvență de comutație: 8 kHz
Caracteristici mecanice
Arbore secundar: Fără capăt de arbore secundar
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip de feedback: SinCos Hiperface cu o singură rotație
Cuplu de reținere: frână de reținere de 0,8 N.m
Dimensiune flanșă motor: 55 mm
Număr de stive motor: 1
Constanta de cuplu: 0,68 N.m/A la 120 °C
Constanta forței contraelectromotoare: 40 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerția rotorului: 0,083 kg.cm²
Rezistența statorului: 41,8 Ohm la 20 °C
Inductanța statorului: 37,13 mH la 20 °C
Constantă de timp electrică a statorului: 1,09 ms la 20 °C
Tip de răcire: Convecție naturală
Lungime: 159 mm
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru circular al orificiilor de fixare: 63 mm
Greutate netă: 1,3 kg
Performanță
Forță radială maximă Fr: 170 N la 8000 rpm, 340 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
