Schneider Electric Lexium 15 - BSH0551P21A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP65, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 190 mm

Lungime: 395 mm

Înălțime: 115 mm

Comandă specială

Schneider Electric Lexium 15 - BSH0551P21A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP65, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 15 - BSH0551P21A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP65, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118198678
Price: 3371.57 RON
Availability: InStock

3 371,57 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 15

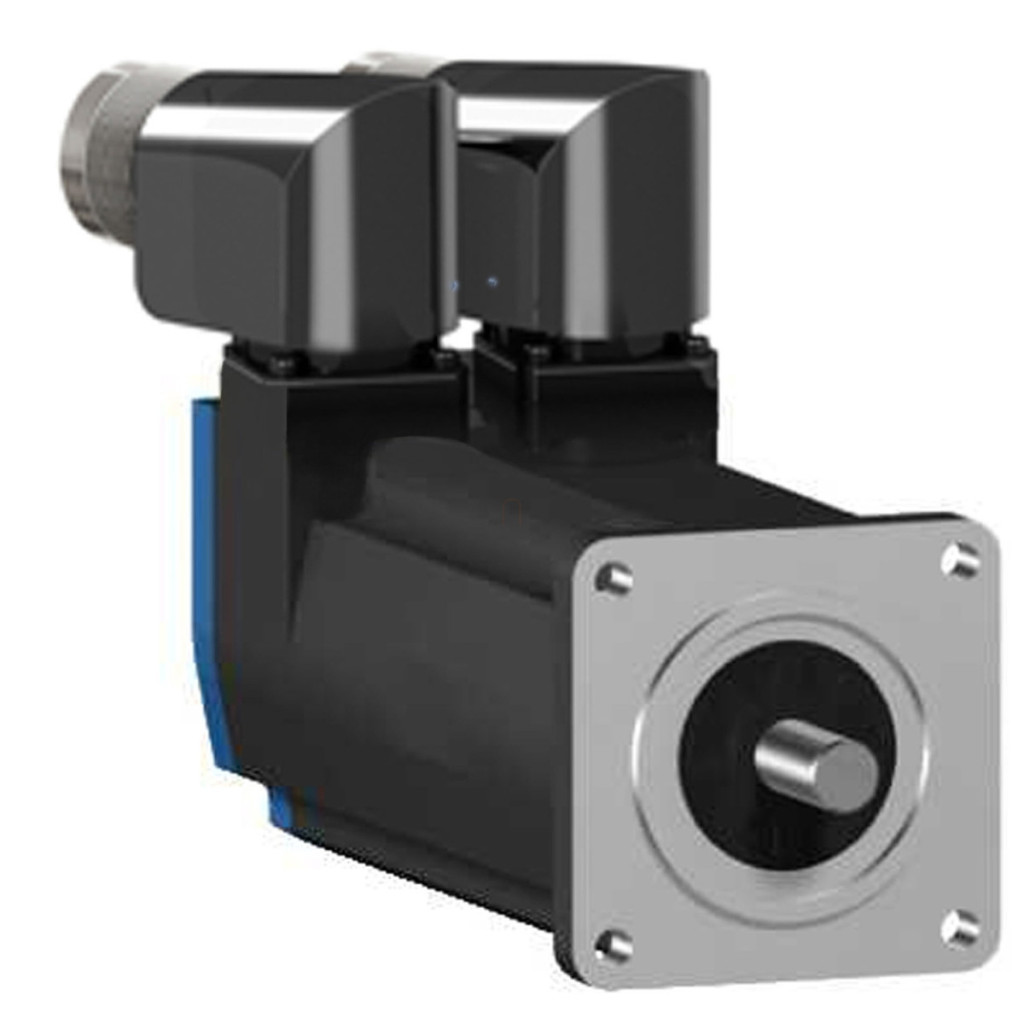

Servomotorul Schneider Electric BSH0551P21A2A face parte din seria Lexium 15, care reprezintă alegerea optimă pentru sarcini de automatizare care necesită mișcări de precizie. Acest servomotor compact și performant oferă un cuplu continuu de 0,5 Nm, care poate fi mărit la 1,5 Nm la sarcina maximă, fiind ideal pentru aplicații în care poziționarea precisă și funcționarea fiabilă sunt importante. Motorul BSH0551P21A2A are o dimensiune a flanșei de 55 mm, ceea ce permite o instalare compactă, oferind în același timp o putere nominală de 300 W cu o sursă de alimentare trifazată de 400 V. Motorul poate atinge o viteză mecanică maximă de 9000 rpm, în timp ce viteza nominală este de 6000 rpm. Motorul este echipat cu feedback SinCos Hiperface cu o singură rotație, care asigură detectarea poziției cu o rezoluție de 131072 puncte/rotație, permițând o poziționare și un control al vitezei extrem de precise. Protecția IP65 este furnizată în mod standard, putând fi opțional actualizată la IP67 folosind kitul corespunzător, ceea ce face motorul ideal pentru utilizarea în medii în care se preconizează prezența prafului sau umidității. Motorul este conectat folosind conectori rotativi, în unghi drept, care facilitează instalarea și montarea în diverse poziții de montare. Capătul arborelui motorului este fără filet, cu un diametru de 9 mm și o lungime de 20 mm. Parametrii tehnici includ o constantă de cuplu de 0,68 N.m/A la 120 °C și o constantă de forță contraelectromotoare de 40 V/krpm. Motorul are 3 poli, iar cuplul de inerție al rotorului este de 0,059 kg.cm². Rezistența statorului este de 41,8 ohmi la 20 °C, în timp ce inductanța statorului este de 37,13 mH, rezultând o constantă de timp electrică de 1,09 ms. Motorul poate fi răcit prin convecție naturală și nu necesită răcire externă. BSH0551P21A2A este complet compatibil cu servomotoarele Lexium 15 și Lexium 32, permițând o configurare flexibilă a sistemului. Poate fi utilizat cu o sursă de alimentare trifazată de 400 V sau 480 V în combinație cu servomotorul LXM32.U60N4 sau cu o sursă de alimentare monofazată sau trifazată de 230 V în combinație cu servomotoarele LXM15LD13M3 sau LXM15LU60N4. Datorită designului său cu flanșă standard internațional, poate fi integrat cu ușurință în diverse mașini și echipamente. Servomotorul BSH0551P21A2A este ideal pentru utilizarea în mașini CNC, mașini de ambalat, echipamente de imprimare sau orice aplicație în care sunt necesare mișcări și poziționări precise.

Schneider Electric Lexium 15 - BSH0551P21A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 N·m, IP65, fără zăvor, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 9000 rpm

Cuplu de reținere continuu: 0,5 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat

Cuplu de reținere continuu: 0,5 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat

Cuplu continuu: 0,5 N.m LXM15LD13M3, 230 V, monofazat

Cuplu continuu: 0,5 N.m LXM15LU60N4, 230 V, trifazat

Caracteristici de performanță

Cuplu maxim: 1,5 N.m Pentru LXM32.U60N4 1,5 A, 400 V, trifazat

Cuplu maxim de reținere: 1,5 N.m LXM32.U60N4 la 1,5 A, 480 V, trifazat

Cuplu maxim de menținere: 1,4 N.m pentru LXM15LD13M3, 230 V, monofazat

Cuplu maxim de menținere: 1,4 N.m pentru LXM15LU60N4, 230 V, trifazat

Putere nominală de ieșire: 300 W LXM32.U60N4: 1,5 A, 400 V, trifazat

Putere nominală de ieșire: 300 W LXM32.U60N4: 1,5 A, 480 V, trifazat

Putere nominală de ieșire: 170 W pentru LXM15LD13M3, 230 V, monofazat

Putere nominală de ieșire: 170 W pentru LXM15LU60N4, 230 V, trifazat

Cuplu nominal: 0,48 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat

Cuplu nominal: 0,48 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat

Cuplu nominal: 0,46 N.m LXM15LD13M3, 230 V, monofazat

Cuplu nominal: 0,46 N.m LXM15LU60N4, 230 V, trifazat

Viteza nominală: 6000 rpm LXM32.U60N4 1,5 A, 400 V, trifazat

Viteza nominală: 6000 rpm LXM32.U60N4 1,5 A, 480 V, trifazat

Viteză nominală: 4000 rpm LXM15LD13M3, 230 V, monofazat

Viteză nominală: 4000 rpm LXM15LU60N4, 230 V, trifazat

Compatibilitate și conectare

Compatibilitate produs: LXM15LD13M3 230 V monofazat

Compatibilitate produs: LXM15LU60N4 230 V trifazat

Compatibilitate produs: LXM32.U60N4 400 V trifazat

Compatibilitate produs: LXM32.U60N4 480 V trifazat

Capăt arbore: Fără filet

Grad de protecție IP: IP65 implicit

Grad de protecție IP: IP67 cu kit IP67

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Niciuna Suport de montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept

Parametri tehnici

Seriile compatibile: Lexium 32

Seriile compatibile: Lexium 15

Tensiune maximă de alimentare: 480 V

Număr de faze de rețea: Trefazic

Curent continuu de staționare: 0,73 A

Putere continuă maximă: 0,45 W

Curent maxim Irms: 3,5 A LXM15LD13M3

Curent maxim Irms: 3,5 A LXM15LU60N4

Curent maxim Irms: 2,9 A LXM32.U60N4

Curent continuu maxim: 2,9 A

Frecvență de comutare: 8 kHz

A doua axă: Fără al doilea capăt al arborelui

Diametru arbore: 9 mm

Lungime arbore: 20 mm

Tip feedback: SinCos cu o singură rotație Hiperface Dimensiunea flanșei motorului: 55 mm Număr de pachete motor: 1 Constanta cuplului: 0,68 N.m/A la 120 °C Constanta forței contraelectromotoare: 40 V/rpm la 120 °C Număr de poli ai motorului: 3,0 Cuplu de inerție al rotorului: 0,059 kg.cm² Rezistența statorului: 41,8 Ohm la 20 °C

Inductanța statorului: 37,13 mH la 20 °C

Constanta de timp electrică a statorului: 1,09 ms la 20 °C

Forța radială maximă Fr: 170 N la 8000 rpm

Forță radială maximă Fr: 180 N la 7000 rpm

Forță radială maximă Fr: 190 N la 6000 rpm

Forță radială maximă Fr: 200 N la 5000 rpm

Forță radială maximă Fr: 220 N la 4000 rpm

Forță radială maximă Fr: 240 N la 3000 rpm

Forță radială maximă Fr: 270 N la 2000 rpm

Forță radială maximă Fr: 340 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Caracteristici fizice

Lungime: 132,5 mm

Diametru colier de centrare: 40 mm

Adâncime colier de centrare: 2 mm

Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului orificiilor de montare: 63 mm Greutate netă: 1,2 kg Referință dimensiune: BSH0551P Număr de faze de rețea: 3 Eroare de precizie unghiulară: 1,4° Temperatură de funcționare a cuprului: 120 °C Temperatură de funcționare a magnetului: 100 °C

Temperatura magnetului în repaus: 20 °C

Date

Lățime

190 mm

Lungime

395 mm

Înălțime

115 mm

EAN prezentat

3389118198678

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,6 kg/bucată

Numar articol

3389118198678
