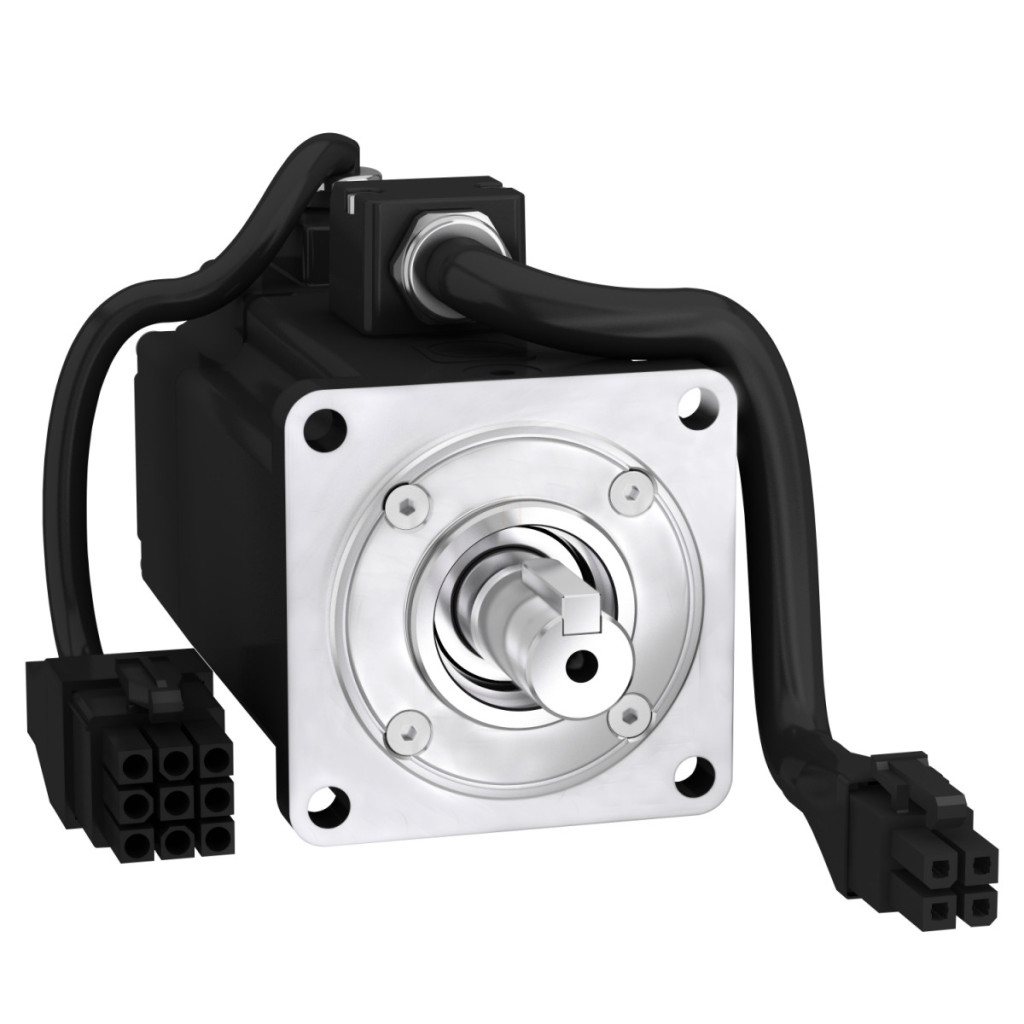

Servomotorul Schneider Electric BCH2LD0233CF5C face parte din familia de produse Lexium 28, care a fost dezvoltată pentru aplicații de precizie. Acest servomotor compact, cu un design de 60 mm și o putere de 200 W, este alegerea ideală pentru sarcini de automatizare în care poziționarea precisă și funcționarea fiabilă sunt cerințe esențiale. Motorul din seria BCH2 are un cuplu de inerție redus (0,17 kg.cm²), care asigură un răspuns rapid și performanțe dinamice excelente. Motorul poate furniza un cuplu continuu de 0,64 Nm și un cuplu maxim de până la 1,92 Nm, iar viteza sa nominală este de 3000 rpm. Viteza mecanică maximă a produsului ajunge la 5000 rpm, ceea ce asigură o gamă largă de aplicații. Motorul este compatibil cu servomotoarele Lexium 28 și LXM26D și poate fi utilizat atât cu surse de alimentare monofazate (110V/220V), cât și trifazate (220V). Cu o sursă de alimentare monofazată de 110 V, curentul maxim este de 4,31 A, în timp ce pentru cuplul continuu este necesar un curent de 1,11 A. Proiectul BCH2LD0233CF5C încorporează o serie de soluții tehnice sofisticate. Are o frână încorporată cu un cuplu de reținere de 1,3 Nm și un codificator absolut cu o singură rotație de 20 de biți, care permite o poziționare extrem de precisă (cu o eroare unghiulară de numai 0,044°). Produsul are protecție IP50 în poziția de montare IM V3 și protecție IP65 în pozițiile de montare IM B5 și IM V1, ceea ce îl face potrivit pentru utilizare într-o varietate de condiții de mediu. Intervalul său de temperatură de funcționare este de 0-40 °C, ceea ce contribuie, de asemenea, la versatilitatea sa. Motorul este răcit prin convecție naturală, astfel încât nu este necesar un sistem de răcire suplimentar. Designul fizic al BCH2LD0233CF5C este bine gândit și practic. Capătul arborelui are o canelură de blocare, cu diametrul de 14 mm și lungimea de 30 mm, cu o lățime de blocare de 5 mm. Are un design al flanșei care respectă standardele asiatice, cu o dimensiune a flanșei motorului de 60 mm. Colierul de centrare are un diametru de 50 mm și o adâncime de 5,5 mm. Motorul poate fi montat cu 4 găuri cu un diametru de 5,5 mm, care sunt situate pe un cerc cu un diametru de 70 mm. Lungimea totală a motorului cu frână este de 140 mm, fără frână este de 104 mm. Conexiunea electrică se face cu fire libere. Alte caracteristici electrice importante ale produsului includ o constantă de cuplu de 0,58 N.m/A, o constantă de forță contraelectromotoare de 35 V/krpm, o rezistență a statorului de 12,2 Ohm și o inductanță a statorului de 22,68 mH (toate măsurate la 20 °C). Motorul are un design cu 4 poli și o constantă de timp electrică a statorului de 1,84 ms.
BCH2LD0233CF5C Specificații tehnice
Caracteristici generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau componentului: Servomotor
Date tehnice
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze: Trifazat / Monofazat
Curent continuu de staționare: 1,11 A
Cuplu continuu: 0,64 N.m (cu acționări LXM26D/LXM28 în diverse configurații)
Putere continuă: 200 W
Cuplu maxim: 1,92 N.m
Putere nominală de ieșire: 200 W
Cuplu nominal: 0,64 N.m
Viteza nominală: 3000 rpm
Curent maxim: 4,31 A (0,2 kW, 220 V/110 V)
Curent continuu maxim: 1,3 A
Compatibilitate
Servomotor LXM26D 0,2 kW, 220 V (monofazat/trifazat)
Servomotor LXM28... 0,2 kW, 220 V (monofazat/trifazat)
Servomotor LXM28... 0,2 kW, 110 V (monofazat)
Caracteristici fizice
Capătul arborelui: Canelură
Diametrul arborelui: 14 mm
Lungimea arborelui: 30 mm
Lățimea canelurii: 5 mm
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Da
Cuplu de reținere: 1,3 N.m încorporat
Opțiune de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 60 mm
Conexiune electrică: Cablu liber
Constantă de cuplu: 0,58 N.m/A (la 20 °C)
Constantă de forță contraelectromotoare: 35 V/krpm (la 20 °C)
Număr de poli ai motorului: 4,0
Cuplu de inerție al părții rotative: 0,17 kg.cm²
Rezistența statorului: 12,2 Ohm (la 20 °C)
Inductanța statorului: 22,68 mH (la 20 °C)
Constanta de timp electrică a statorului: 1,84 ms (la 20 °C)
Forța radială maximă Fr: 200 N (la 3000 rpm)
Forță axială maximă Fa: 70 N
Putere de frânare: 11,2 W
Tip de răcire: Convecție naturală
Lungime:140 mm Număr de straturi ale motorului: 1 Diametru colier de centrare: 50 mm Adâncime colier de centrare: 5,5 mm Număr de orificii de montare: 4 Diametru orificii de montare: 5,5 mm Diametru cerc orificii de montare: 40 mm 4
Diametrul orificiilor de fixare: 5,5 mm
Diametrul cercului orificiilor de fixare: 70 mm
Distanța dintre ax și jantă: 5,5 mm
Referință dimensiune: BCH2
Eroare unghiulară: 0,044 °
Temperatura cuprului (max): 135 °C
Temperatura magnetului (max): 100 °C
Condiții de mediu
Grad de protecție IP: IP50 IM V3 / IP65 IM B5, IM V1
Temperatură ambiantă de funcționare: 0...40 °C
