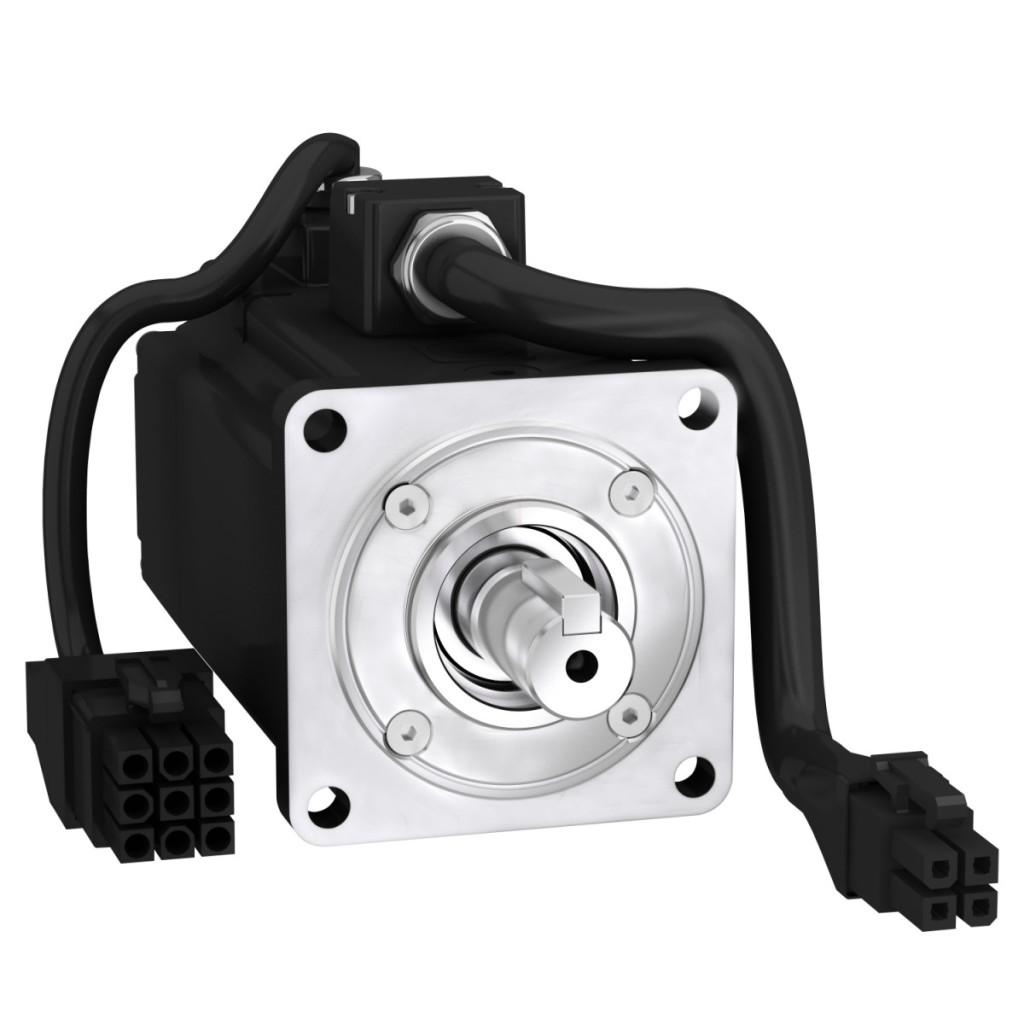

Servomotorul BCH2LD0432CF5C din familia de produse Schneider Electric Lexium 28 este un sistem de acționare compact și performant, conceput special pentru aplicații de precizie. Acest motor de 60 mm cu o putere nominală de 400 W este alegerea perfectă pentru mediile industriale în care sunt necesare poziționarea precisă și controlul dinamic al mișcării. Servomotorul BCH2 are un cuplu de inerție redus (0,28 kg.cm²), ceea ce asigură performanțe dinamice excelente pentru operațiuni rapide de pornire și oprire. Motorul are o viteză mecanică maximă de 5000 rpm și o viteză nominală de funcționare de 3000 rpm. Dispozitivul poate furniza un cuplu continuu de 1,27 Nm și un cuplu maxim de 3,81 Nm, oferind o capacitate de încărcare ridicată și flexibilitate într-o varietate de aplicații. Designul încorporat cu etanșare cu ulei crește fiabilitatea și durata de viață a motorului, în special în medii industriale solicitante. Servomotorul BCH2LD0432CF5C este compatibil cu servomotoarele Lexium 28 și poate fi utilizat în mod flexibil în diverse configurații de alimentare: rețea monofazată de 220 V, trifazată de 220 V sau monofazată de 110 V. Motorul are un capăt de arbore neted (diametru de 14 mm, lungime de 30 mm), care permite conectarea diverselor elemente de acționare. Frâna integrată (cuplu de reținere de 1,3 Nm) asigură menținerea precisă a poziției în cazul unei întreruperi de curent sau în poziția de repaus. Feedback-ul de poziție este asigurat de un encoder absolut de înaltă precizie, cu o singură rotație, de 20 de biți, care permite o precizie unghiulară de 0,044°. Motorul are o flanșă standard asiatică (dimensiunea flanșei motorului 60 mm) și poate fi răcit prin convecție naturală. Nivelul de protecție este IP50 (în poziția de montare IM V3) sau IP65 (în pozițiile de montare IM B5, IM V1), ceea ce asigură o funcționare fiabilă în diverse condiții de mediu. Parametrii electrici demni de menționat ai BCH2LD0432CF5C includ o constantă de cuplu de 0,58 N.m/A, o constantă de forță contraelectromotoare de 35 V/krpm, o rezistență a statorului de 5,2 Ohm și o inductanță a statorului de 12,0 mH (la 20 °C). Motorul are 4 poli, 2 înfășurări ale statorului și o constantă de timp electrică de 2,31 ms. BCH2LD0432CF5C are o temperatură de funcționare cuprinsă între 0 și 40 °C, ceea ce îl face potrivit pentru majoritatea aplicațiilor industriale.
Schneider Electric Lexium 28 - BCH2LD0432CF5C - Servomotor BCH2, inerție redusă, 400 W, 60 mm, 3000 rpm, pentru 28 de acționări Date tehnice
Caracteristici generale
Compatibilitate: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Caracteristici tehnice
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze de alimentare: Monofazat / Trifazat
Curent de menținere continuu: 2,19 A
Cuplu de menținere continuu: 1,27 N.m (2,6 A pentru LXM28, 220 V, monofazat / trifazat și 5,7 A, 110 V, monofazat)
Putere continuă: 400 W
Cuplu maxim: 3,81 N.m (pentru LXM28... la valori adecvate de tensiune și curent)
Putere nominală de ieșire: 400 W
Cuplu nominal: 1,27 N.m
Viteză nominală: 3000 rpm
Curent maxim Irms: 7,76 A (pentru LXM28... la o putere de 0,4 kW)
Curent continuu maxim: 2,5 A
Compatibilitate produs: LXM28... servomotor
Caracteristici mecanice
Capătul arborelui: Arborele neted
Diametrul arborelui: 14 mm
Lungimea arborelui: 30 mm
Tipul de feedback: Codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Da
Cuplu de reținere: 1,3 N.m încorporat
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 60 mm
Conexiune electrică: Cablu liber
Caracteristici electrice
Cuplu constant: 0,58 N.m/A la 20 °C
Forță contraelectromotoare constantă: 35 V/krpm la 20 °C
Număr de poli ai motorului: 4,0 Inerție rotor: 0,28 kg.cm² Rezistență stator: 5,2 Ohm la 20 °C
Inductanța statorului: 12,0 mH la 20 °C
Constanta de timp electrică a statorului: 2,31 ms la 20 °C
Forța radială maximă Fr: 200 N la 3000 rpm
Forță axială maximă Fa: 70 N
Putere de frânare: 11,2 W
Tip de răcire: Convecție naturală
Dimensiuni mecanice
Lungime: 165 mm (cu frână) Număr de bobine ale motorului: 2 Diametru colier de centrare: 50 mm Adâncime colier de centrare: 5,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 5,5 mm Diametrul cercului orificiilor de fixare: 70 mm Distanța dintre flanșa arborelui și margine: 5,5 mm Greutate netă: 2 kg Caracteristici de mediu Grad de protecție IP: IP50 IM V3 / IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: 0...40 °C
Date privind precizia
Eroare de precizie unghiulară: 0,044 °
