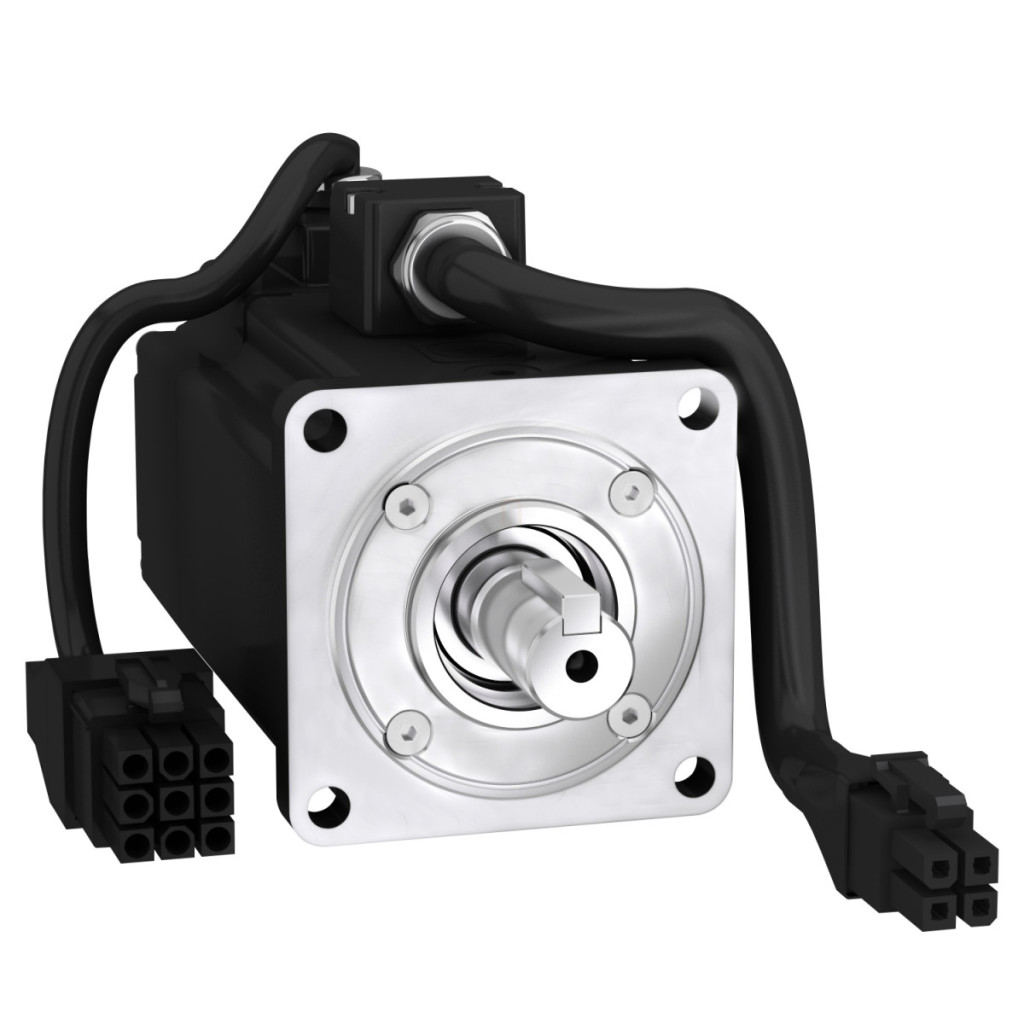

Servomotorul Schneider Electric BCH2LD0433CA5C, parte a familiei de produse Lexium 28, oferă performanțe remarcabile și capacități de poziționare precise pentru sistemele de automatizare. Acest motor compact cu o flanșă de 60 mm este alegerea ideală pentru aplicații în care controlul precis al mișcării este esențial, dar spațiul de instalare este limitat. Modelul BCH2LD0433CA5C are o putere nominală de 400 W și se mândrește cu o inerție a rotorului deosebit de redusă, de numai 0,27 kg·cm², asigurând o poziționare rapidă și o dinamică excelentă. Motorul are o viteză mecanică maximă de 5000 rpm și o viteză nominală de 3000 rpm. Cuplul nominal este de 1,27 Nm, în timp ce cuplul maxim este de 3,81 Nm, ceea ce reprezintă de trei ori cuplul continuu, permițând un control excelent al accelerației. Datorită garniturii de ulei, servomotorul Schneider BCH2LD0433CA5C are protecție IP65 în pozițiile de montare IM B5 și IM V1, în timp ce în poziția IM V3 oferă protecție IP50, asigurând o funcționare fiabilă chiar și în medii umede sau prăfuite. BCH2LD0433CA5C este compatibil cu servomotoarele LXM26D și LXM28 și poate funcționa cu surse de alimentare monofazate și trifazate cu tensiuni nominale de 110 V și 220 V. Motorul are un design cu arbore cu cheie, cu un diametru al arborelui de 14 mm, o lungime a arborelui de 30 mm și o lățime a cheii de 5 mm, asigurând o conexiune mecanică robustă. Feedback-ul este asigurat de un codificator absolut cu o singură rotație de 20 de biți, cu o precizie a erorii unghiulare de 0,044°, ceea ce permite o poziționare extrem de precisă. Specificațiile electrice ale produsului includ o constantă de cuplu de 0,58 Nm/A și o constantă de forță contraelectromotoare de 35 V/krpm la 20 °C, precum și o rezistență a statorului de 5,2 Ohm și o inductanță a statorului de 12,0 mH. Motorul are o lungime totală de 129 mm fără suport de frână (165 mm cu suport de frână), poate fi montat cu o flanșă standard asiatică, are un diametru al colierului de centrare de 50 mm și un diametru al cercului de alezare de 70 mm cu 4 x 5,5 mm orificii de montare. Servomotorul Schneider Electric BCH2LD0433CA5C are o temperatură de funcționare cuprinsă între -20 °C și +40 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Motorul este recomandat în special pentru aplicații în care poziționarea precisă, răspunsul rapid și dinamica ridicată sunt esențiale, cum ar fi în mașinile de ambalat, echipamentele de manipulare a materialelor sau alte sarcini de automatizare de precizie.
Schneider Electric Lexium 28 - BCH2LD0433CA5C - Servomotor BCH2, inerție redusă, 400 W, 60 mm, 3000 rpm, pentru 28 de acționări Date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Parametri tehnici
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V Număr de faze de alimentare: Trifazat / monofazată
Curent continuu fără sarcină: 2,19 A
Cuplu continuu fără sarcină: 1,27 Nm
Putere continuă: 400 W
Cuplu maxim fără sarcină: 3,81 Nm
Putere nominală de ieșire: 400 W
Cuplu nominal: 1,27 Nm
Viteză nominală: 3000 rpm
Curent maxim Irms: 7,76 A
Curent continuu maxim: 2,5 A
Caracteristici mecanice
Capătul arborelui: Cu cheie
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Lățime cheie: 5 mm
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 60 mm
Conexiune electrică: Cablu liber
Constantă de cuplu: 0,58 N·m/A la 20 °C
Constantă forță contraelectromotoare: 35 V/rpm la 20 °C Număr de poli ai motorului: 4,0 Inerție rotor: 0,27 kg·cm² Rezistență stator: 5,2 Ohm la 20 °C
Inductanța statorului: 12,0 mH la 20 °C
Constanta de timp electrică a statorului: 2,31 ms la 20 °C
Forța radială maximă Fr: 200 N la 3000 rpm
Forță axială maximă Fa: 70 N
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 129 mm
Număr de stive motor: 2 Diametrul colierului de centrare: 50 mm Adâncimea colierului de centrare: 5,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului orificiilor: 70 mm
Distanța dintre umărul arborelui și flanșă: 5,5 mm
Greutate netă: 1,45 kg
Condiții de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: -20...40 °C Precizia erorii unghiulare: 0,044° Temperatura maximă a cuprului: 135 °C Temperatura maximă a magnetului: 100 °C
