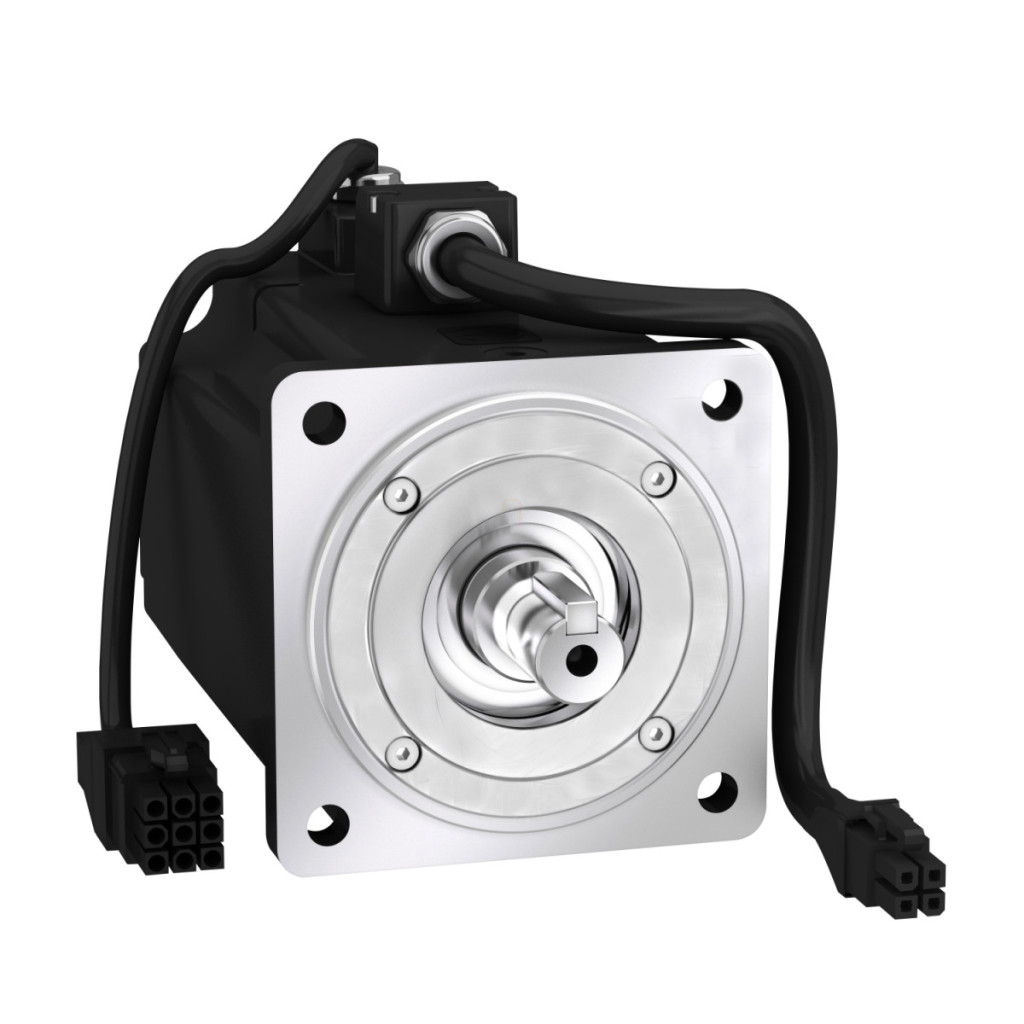

Servomotorul Schneider Electric BCH2LF0431CA5C este un membru remarcabil al seriei Lexium 28, oferind o putere nominală de 400 W, dimensiuni compacte și o precizie excelentă de poziționare. Acest servomotor cu flanșă de 80 mm este alegerea ideală pentru aplicații de precizie în care controlul precis al mișcării este esențial. Motorul BCH2LF0431CA5C oferă un cuplu continuu de 1,27 Nm, care poate fi crescut până la 3,81 Nm în perioadele de vârf, ceea ce îl face ideal pentru sarcini care necesită cicluri de mișcare dinamice. Motorul are o viteză nominală de 3000 rpm și poate fi încărcat până la maximum 5000 rpm, permițând o gamă largă de aplicații. Motorul are un rotor cu inerție redusă (0,67 kg.cm²), ceea ce duce la schimbări rapide de poziție și caracteristici dinamice excelente. Servomotorul BCH2 este echipat cu un codificator absolut cu o singură rotație de 20 de biți, care oferă o precizie unghiulară de 0,044°, permițând o poziționare extrem de precisă. Motorul, cu flanșă și capăt de arbore blocat în conformitate cu standardele asiatice, oferă protecție IP54 în pozițiile de montare B5 și V1 și protecție IP50 în pozițiile de montare V3. Aceste caracteristici permit o utilizare versatilă într-o varietate de medii industriale. Parametrii electrici ai motorului sunt, de asemenea, demni de remarcat: are o constantă de cuplu de 0,55 N.m/A, o constantă de forță contraelectromotoare de 33,5 V/krpm, o rezistență a statorului de 3,2 Ohm și o inductanță a statorului de 11,3 mH. Motorul poate fi utilizat în mod flexibil atât cu surse de alimentare monofazate, cât și trifazate la 220 V sau 110 V. Este compatibil cu servomotoarele din seria Lexium 28, în special cu motoarele de tip LXM28... de 0,4 kW. Conexiunea electrică cu cablu liber oferă opțiuni flexibile de cablare. Motorul este răcit prin convecție naturală și nu necesită răcire suplimentară, ceea ce simplifică instalarea și reduce cerințele de întreținere.
Schneider Electric Lexium 28 - BCH2LF0431CA5C - Servomotor BCH2, inerție redusă, 400 W, 80 mm, 3000 rpm, pentru 28 de acționări Date tehnice
Date de bază
Gama de compatibilitate: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului: Servomotor
Parametri tehnici
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze ale rețelei: Monofazat sau trifazat
Curent continuu staționar: 2,29 A
Cuplu continuu staționar: 1,27 N.m (2,6 A, 220 V, monofazat/trifazat sau 5,7 A, 110 V, monofazat pentru LXM28)
Putere continuă: 400 W
Cuplu nominal maxim: 3,81 N.m
Putere nominală de ieșire: 400 W
Cuplu nominal: 1,27 N.m
Viteză nominală: 3000 rpm
Curent maxim (Irms): 7,73 A
Curent continuu maxim: 2,52 A
Caracteristici fizice
Capătul arborelui: Blocat
Diametrul arborelui: 14 mm
Lungimea arborelui: 30 mm
Lățime zăvor: 5 mm
Tip feedback: Encoder absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare:flanșă standard asiatică Dimensiune flanșă motor: 80 mm Conexiune electrică: cablu liber Cuplu constant: 0,55 N.m/A la 20 °C Forță contraelectromotoare constantă: 33,5 V/krpm la 20 °C Număr de poli ai motorului: 4,0 Număr de poli ai rotorului: 4,0 33,5 V/krpm la 20 °C
Număr de poli ai motorului: 4,0
Inerție rotor: 0,67 kg.cm²
Rezistență stator: 3,2 Ohm la 20 °C
Inductanța statorului: 11,3 mH la 20 °C
Constanta de timp electrică a statorului: 3,53 ms la 20 °C
Forța radială maximă Fr: 332 N la 3000 rpm
Forță axială maximă Fa: 115 N
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 112 mm
Diametru colier de centrare: 70 mm
Adâncime colier de centrare: 4 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 6,6 mm
Distanța dintre centrele orificiilor de montare: 90 mm
Distanța umărului arborelui: 4 mm
Condiții de mediu
Grad de protecție IP: IP54 IM B5, IM V1 / IP50 IM V3
Temperatura ambiantă de funcționare: -20...40 °C
