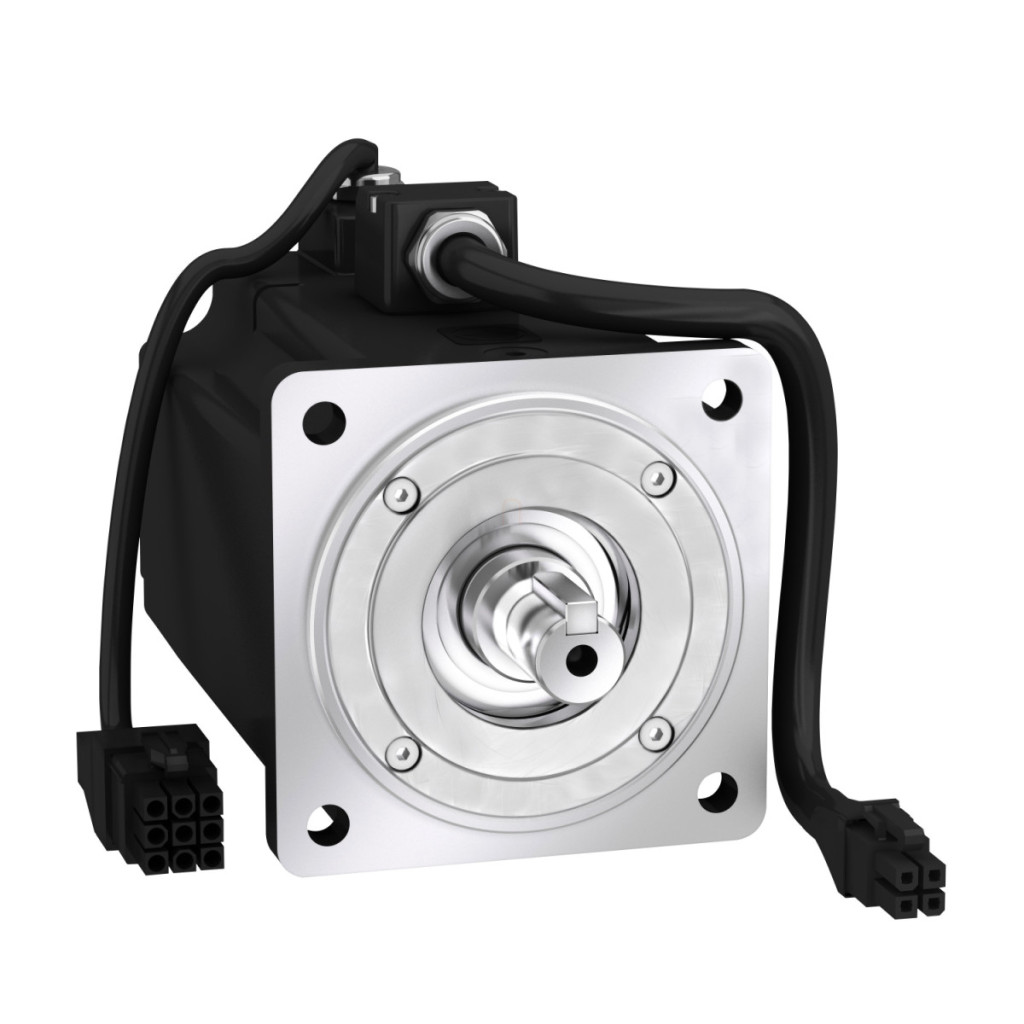

Servomotorul Schneider Electric BCH2LF0433CA5C face parte din familia de produse Lexium 28, care oferă performanțe remarcabile pentru aplicații industriale care necesită un control de precizie. Acest motor de 400 W cu flanșă de 80 mm este alegerea perfectă pentru sarcini de automatizare în care poziționarea precisă și funcționarea fiabilă sunt cerințe esențiale. Servomotorul BCH2 are o inerție a rotorului de 0,67 kg.cm², ceea ce permite pornirea și frânarea rapidă. Motorul este echipat cu un garnitură de ulei și un dispozitiv de blocare, care sporesc siguranța și durata de viață. Conexiunea cu cablu liber permite o instalare flexibilă în diverse medii industriale. Motorul are o viteză mecanică maximă de 5000 rpm și o viteză nominală de 3000 rpm, oferind o gamă largă de funcționare pentru diverse aplicații. Modelul BCH2LF0433CA5C are un cuplu nominal de 1,27 N.m, în timp ce cuplul maxim atinge 3,81 N.m, oferind performanțe fiabile atât pentru sarcini constante, cât și pentru sarcini care se schimbă dinamic. Motorul poate fi utilizat atât cu tensiuni de alimentare de 220 V, cât și de 110 V, ceea ce îi sporește flexibilitatea de utilizare. Poate fi conectat atât la rețele monofazate, cât și trifazate, extinzând și mai mult posibilitățile sale de aplicare. Motorul are un codificator absolut cu o singură rotație de 20 de biți, care permite o poziționare extrem de precisă, cu o eroare de unghi de numai 0,044°. Motorul Schneider Electric BCH2LF0433CA5C este compatibil cu servomotoarele LXM26D și LXM28 din clasa de putere 0,4 kW, cu diverse configurații de tensiune de alimentare. Motorul are o flanșă standard asiatică, un capăt de arbore blocat, un diametru al arborelui de 14 mm, o lungime a arborelui de 30 mm și o lățime de blocare de 5 mm. Răcirea prin convecție naturală asigură o funcționare simplă, fără a fi necesar un sistem de răcire suplimentar. Nivelul de protecție este IP50 IM V3 și IP65 IM B5 și IM V1 în pozițiile de montare, ceea ce permite utilizarea motorului în diverse condiții de mediu. Intervalul de temperatură de funcționare este între -20 °C și +40 °C, oferind o gamă largă de aplicații. Motorul are o constantă de cuplu de 0,55 N.m/A și o constantă de forță contraelectromotoare de 33,5 V/krpm, asigurând o conversie eficientă a energiei.
Schneider Electric Lexium 28 - BCH2LF0433CA5C - Servomotor BCH2, inerție redusă, 400 W, 80 mm, 3000 rpm, pentru 28 de acționări Date tehnice
Caracteristici principale
Gama de compatibilitate: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Caracteristici de funcționare
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V Număr de faze de alimentare: Monofazat / Trifazat Cuplu de reținere continuu: 1,27 N.m (2,6 A pentru LXM26D, 220 V, monofazat/trifazat)
Cuplu continuu: 1,27 N.m (2,6 A pentru LXM28, 220 V, monofazat/trifazat)
Cuplu continuu: 1,27 N.m (5,7 A pentru LXM28, 110 V, monofazat)
Putere continuă: 400 W
Cuplu maxim: 3,81 N.m
Putere nominală de ieșire: 400 W
Cuplu nominal: 1,27 N.m
Viteză nominală: 3000 rpm
Curent maxim Irms: 7,73 A
Curent continuu maxim: 2,52 A
Compatibilitatea produsului
Motor servo LXM26D 0,4 kW, 220 V, monofazat
Motor servo LXM26D 0,4 kW, 220 V, trifazat
Motor servo LXM28... 0,4 kW, 220 V, monofazat
LXM28... motor servo de acționare 0,4 kW, 220 V, trifazat
LXM28... motor servo de acționare 0,4 kW, 110 V, monofazat
Caracteristici tehnice
Capătul arborelui: Blocat
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Lățime blocaj: 5 mm
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 80 mm
Conexiune electrică: Cablu liber
Cuplu constant: 0,55 N.m/A la 20 °C
EMF invers constant: 33,5 V/krpm la 20 °C
Număr de poli ai motorului: 4,0
Inerție rotor: 0,67 kg.cm²
Rezistență stator: 3,2 Ohm la 20 °C
Inductanță stator: 11,3 mH la 20 °C
Constantă de timp electrică a statorului: 3,53 ms la 20 °C
Forță radială maximă Fr: 332 N la 3000 rpm
Forță axială maximă Fa: 115 N
Putere de frânare: 10,2 W
Tip de răcire: Convecție naturală
Caracteristici fizice
Lungime: 112 mm Număr de fante pentru motor: 1 Diametru colier de centrare: 70 mm Adâncime colier de centrare: 4 mm Număr de orificii de montare: 4
Diametru orificiu de montare: 6,6 mm
Circumferință orificiu de montare: 90 mm
Distanță între flanșa arborelui și margine: 4 mm
Greutate netă: 2 kg
Referință dimensiune: BCH2
Număr de faze ale rețelei: 1
Eroare de precizie [eroare de unghi]: 0,044 °
Temperatura cuprului în stare fierbinte: 135 °C
Temperatura magnetului în stare fierbinte: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
Condiții de mediu
Nivel de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura aerului ambiant de funcționare: -20...40 °C
Dimensiuni
L (fără frână de blocare): 112 mm
L (cu frână de blocare): 152 mm
A: 30 mm
C: 24,5 mm
D: 14 mm
F: 20 mm
R: 11 mm
T: 5 mm
V: 5 mm
W: 5 mm
Z: 68 mm
