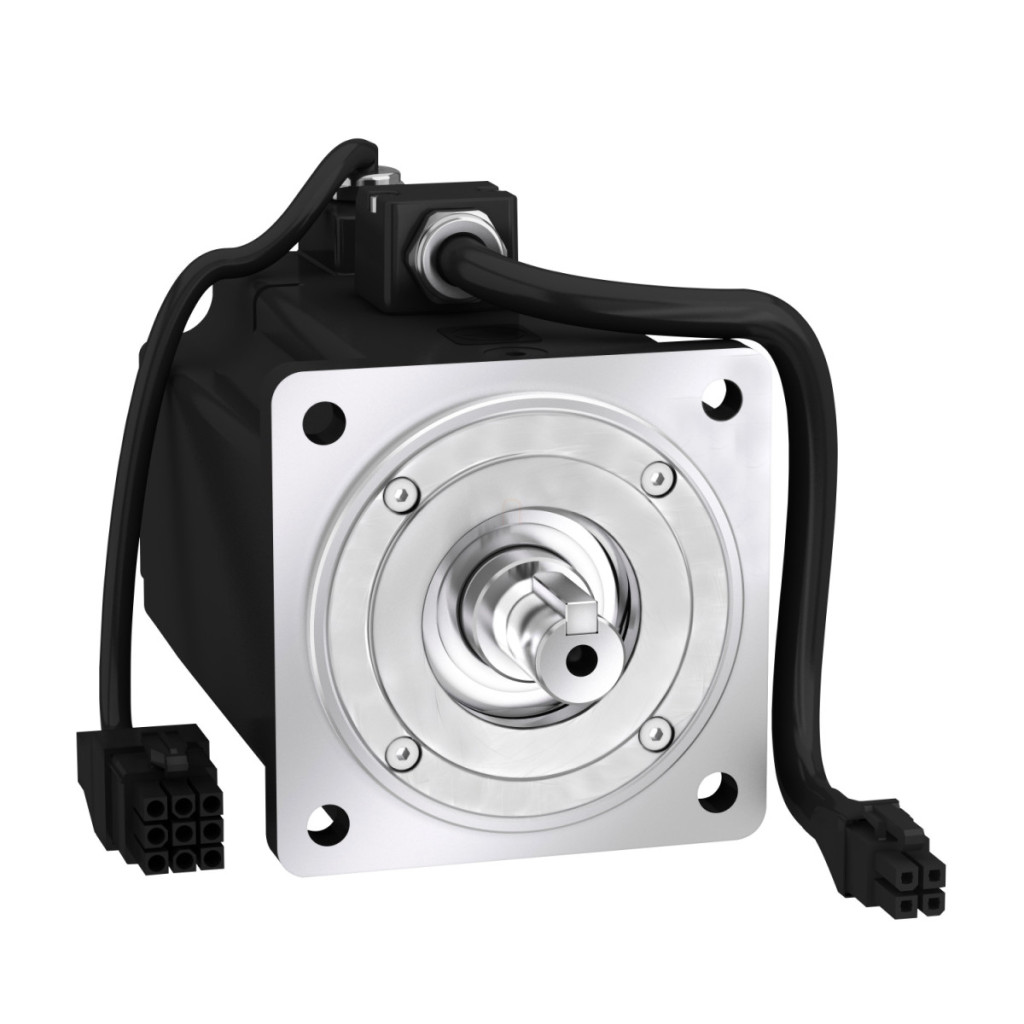

Servomotorul Schneider Electric BCH2LF0433CF5C face parte din familia de produse Lexium 28, care oferă performanțe remarcabile și capacități de poziționare precise pentru automatizarea industrială. Încorporat într-o carcasă compactă, dar puternică, de 80 mm, acest motor cu putere nominală de 400 W este alegerea ideală pentru aplicații care necesită mișcare de precizie. Servomotorul BCH2LF0433CF5C este proiectat cu inerție redusă (0,72 kg.cm²), permițând o funcționare extrem de dinamică pentru sarcini de poziționare rapidă. Motorul oferă un cuplu continuu de 1,27 Nm și un cuplu maxim de 3,81 Nm, ceea ce reprezintă o capacitate de încărcare excelentă pentru dimensiunile sale compacte. Viteza mecanică maximă este de 5000 rpm, în timp ce viteza nominală este de 3000 rpm, ceea ce permite o gamă largă de funcționare. Designul cu peliculă de ulei și arbore blocat oferă o siguranță operațională sporită, în timp ce frâna încorporată (cu un cuplu de reținere de 2,5 Nm) asigură o stabilitate precisă a poziției chiar și în repaus. Motorul este extrem de flexibil în utilizare, deoarece poate fi acționat atât cu surse de alimentare monofazate, cât și trifazate, cu o tensiune de alimentare de 110 V sau 220 V. Motorul are capacități excelente de feedback datorită codificatorului absolut cu o singură rotație de 20 de biți, care oferă o precizie unghiulară de 0,044°. Motorul are parametri electrici remarcabili: cuplu constant de 0,55 Nm/A, forță contraelectromotoare constantă de 33,5 V/krpm, rezistență statorică de 3,2 Ohm și inductanță statorică de 11,3 mH la 20 °C. Gradul de protecție IP65 (în pozițiile de montare IM B5 și IM V1) sau IP50 (în poziția de montare IM V3) asigură funcționarea fiabilă a motorului chiar și în medii industriale solicitante. Motorul este răcit prin convecție naturală și poate fi utilizat la temperaturi ambientale cuprinse între 0 și 40 °C. Servomotorul BCH2LF0433CF5C are o montare cu flanșă standard asiatică, cu o dimensiune a flanșei motorului de 80 mm. Numeroasele caracteristici dimensionale ale motorului îl fac ușor de instalat: diametru ax 14 mm, lungime ax 30 mm, lățime blocare 5 mm, diametru colier de centrare 70 mm și adâncime colier de centrare 4 mm. Motorul poate fi montat prin patru orificii cu diametrul de 6,6 mm, distanțate la 90 mm. Lungimea totală a motorului este de 152 mm cu frâna instalată (112 mm fără frână) și poate fi conectat cu capete de cablu libere. Servomotorul BCH2LF0433CF5C este compatibil cu servomotoarele Lexium LXM28... și LXM26D cu putere de 0,4 kW, atât în versiunea monofazată, cât și în cea trifazată.
Schneider Electric Lexium 28 - BCH2LF0433CF5C - Servomotor BCH2, inerție redusă, 400 W, 80 mm, 3000 rpm, pentru 28 de acționări Date tehnice
Caracteristici generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Date tehnice
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze de alimentare: Trifazat / monofazată
Cuplu continuu: 1,27 N.m (cu acționare LXM26D/28, 2,6 A, 220 V, monofazată/trifazată sau cu acționare LXM28, 5,7 A, 110 V, monofazat)
Putere continuă: 400 W
Cuplu maxim: 3,81 N.m
Putere nominală de ieșire: 400 W
Cuplu nominal: 1,27 N.m
Viteza nominală: 3000 rpm
Curent maxim Irms: 7,73 A (cu acționare LXM28, 0,4 kW, 220 V/110 V)
Curent continuu maxim: 2,52 A
Curent continuu staționar: 2,29 A
Caracteristici fizice
Capătul arborelui: Blocat
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Lățime blocaj: 5 mm Tip feedback: codificator absolut cu o singură rotație de 20 biți Frână de reținere: încorporată Cuplu de reținere: 2,5 N.m încorporat
Tip de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 80 mm
Conexiune electrică: Capete de cablu libere
Constantă de cuplu: 0,55 N.m/A la 20 °C
Constantă de forță contraelectromotoare: 33,5 V/krpm la 20 °C
Număr de poli ai motorului: 4
Inerție de rotație: 0,72 kg.cm²
Rezistență stator: 3,2 Ohm la 20 °C
Inductanța statorului: 11,3 mH la 20 °C
Constanta de timp electrică a statorului: 3,53 ms la 20 °C
Forță radială maximă Fr: 332 N la 3000 rpm
Forță axială maximă Fa: 115 N
Putere de frânare: 10,2 W
Tip de răcire: Convecție naturală
Lungime: 152 mm (cu frână) / 112 mm (fără frână)
Număr de bobine ale motorului: 1
Diametru colier de centrare: 70 mm
Adâncime colier de centrare: 4 mm
Număr de orificii de montare: 4
Diametru găuri de montare: 6,6 mm
Diametru circular găuri de montare: 90 mm
Distanță între umeri arbore: 4 mm
Greutate netă: 2,8 kg
Referință de dimensionare: BCH2
Caracteristici de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: 0...40 °C
Eroare de precizie unghiulară: 0,044 °
