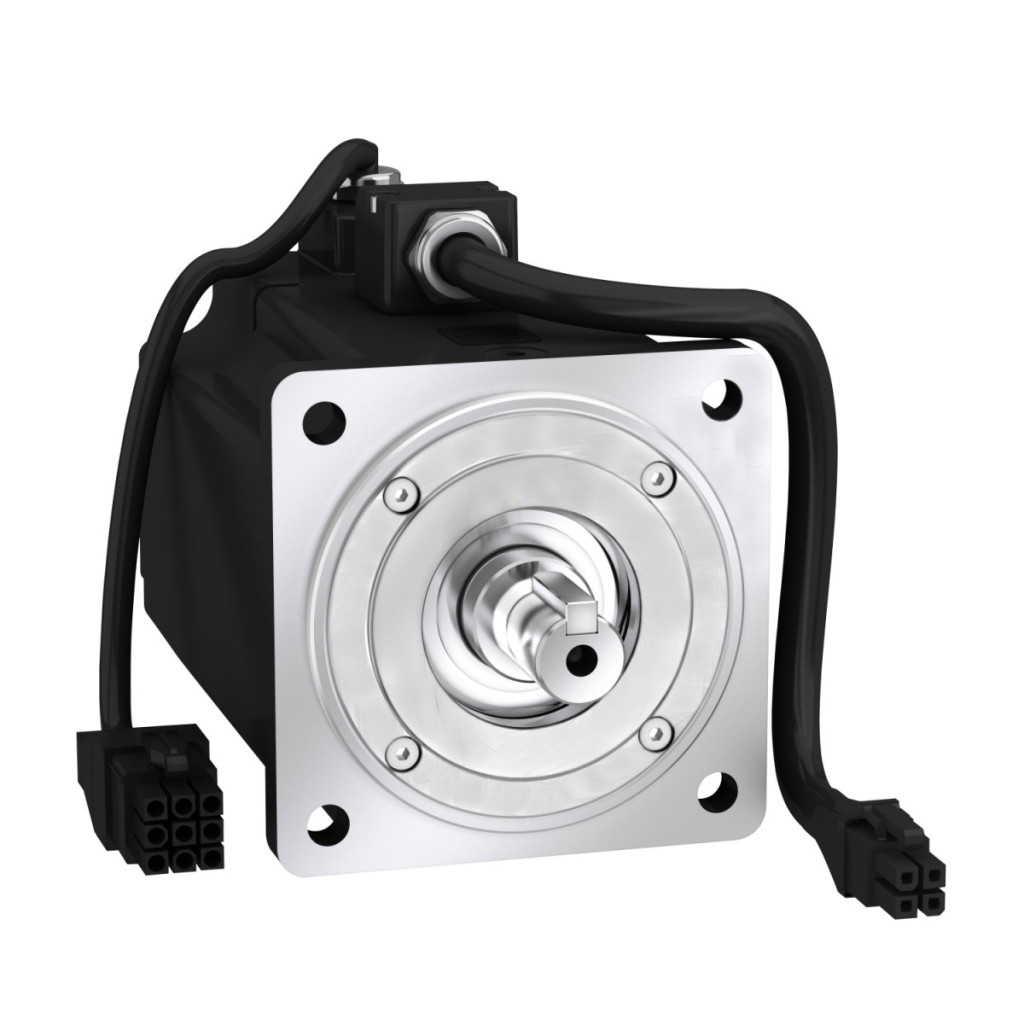

Servomotorul BCH2LF0732CA5C din gama de produse Lexium 28 de la Schneider Electric este o unitate de acționare compactă, de înaltă performanță, care reprezintă o alegere excelentă pentru sarcini de automatizare care necesită mișcări precise. Acest motor de 750 W cu flanșă standard asiatică este ideal pentru aplicații industriale în care poziționarea precisă și controlul dinamic al mișcării sunt cerințe esențiale. Servomotorul BCH2LF0732CA5C are un cuplu de inerție redus (1,19 kg.cm²), ceea ce permite pornirea și oprirea rapidă, fiind ideal pentru sarcini care se schimbă rapid. Cu o dimensiune a flanșei motorului de 80 mm și un capăt al arborelui neted, motorul are o viteză mecanică maximă de 5000 rpm și o viteză nominală de 3000 rpm. Produsul oferă un cuplu continuu de 2,39 Nm și un cuplu maxim de până la 7,16 Nm, acoperind o gamă largă de aplicații. Motorul poate fi utilizat cu tensiuni de alimentare de 220 V și 110 V și acceptă atât conexiuni monofazate, cât și trifazate la rețeaua electrică. Precizia remarcabilă a servomotorului BCH2 este garantată de un codificator absolut cu o singură rotație de 20 de biți, care permite o poziționare extrem de precisă, cu o eroare unghiulară de numai 0,044°. Alți parametri tehnici ai motorului includ o constantă de cuplu de 0,6 Nm/A, o constantă de forță contraelectromotoare de 36 V/krpm, o rezistență a statorului de 1,5 Ohm și o inductanță a statorului de 6,1 mH. Motorul, care dispune de răcire prin convecție naturală, are clase de protecție IP50 (IM V3) și IP65 (IM B5, IM V1), oferind o protecție adecvată într-o varietate de condiții de mediu. Motorul poate funcționa într-un interval de temperatură ambiantă de la -20 °C la +40 °C. Servomotorul BCH2LF0732CA5C este perfect compatibil cu servomotoarele Lexium 28, în special cu motoarele din seria LXM28... cu o putere nominală de 0,75 kW. Motorul are un cablu liber pentru o conexiune electrică flexibilă. Instalarea este facilitată de specificațiile tehnice ale motorului: 4 orificii de montare de 6,6 mm cu un diametru de 90 mm, un colier de centrare de 70 mm cu o adâncime de 4 mm și o distanță între flanșă și arbore de 4 mm. Servomotorul BCH2 are o lungime de 138 mm, ceea ce permite instalarea compactă în diverse sisteme de automatizare. Dimensiunile și parametrii tehnici ai motorului permit dimensionarea precisă și integrarea fără probleme în orice mediu industrial în care se utilizează sistemul de acționare Schneider Electric Lexium 28.
Schneider Electric Lexium 28 - BCH2LF0732CA5C - Servomotor BCH2, inerție redusă, 750 W, 80 mm, 3000 rpm, 28 acționări date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Parametri tehnici
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V, 110 V
Număr de faze de alimentare: trifazic, monofazic
Curent de oprire continuu: 4,01 A
Cuplu de oprire continuu: 2,39 Nm (4,5 A pentru LXM28, 220 V, monofazat/trifazat sau 9 A, 110 V, monofazat)
Putere continuă: 750 W
Cuplu maxim de blocare: 7,16 Nm (pentru LXM28... în diverse configurații)
Putere nominală de ieșire: 750 W (pentru LXM28... în diverse configurații)
Cuplu nominal: 2,39 N·m (pentru LXM28... în diverse configurații)
Viteza nominală: 3000 rpm (pentru LXM28... în diverse configurații)
Curent maxim Irms: 13,23 A (pentru LXM28... 0,75 kW, 220 V sau 110 V)
Curent continuu maxim: 4,29 A
Caracteristici mecanice
Capătul arborelui: Arborele neted
Diametrul arborelui: 19 mm
Lungimea arborelui: 35 mm
Tip de feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Dimensiune flanșă motor: 80 mm
Conexiune electrică: Cablu liber
Constanta cuplului: 0,6 N·m/A la 20 °C
Constanta forței contraelectromotoare: 36 V/rpm la 20 °C
Număr de poli ai motorului: 4
Inerție rotor: 1,19 kg.cm²
Rezistență stator: 1,5 Ohm la 20 °C
Inductanța statorului: 6,1 mH la 20 °C
Constanta de timp electrică a statorului: 4,07 ms la 20 °C
Forța radială maximă Fr: 332 N la 3000 rpm
Forță axială maximă Fa: 115 N
Tip de răcire: Convecție naturală
Lungime:138 mm Număr de suporturi pentru motor: 2 Diametru colier de centrare: 70 mm Adâncime colier de centrare: 4 mm Număr de orificii de montare: 4 Diametru orificii de montare: 6,6 mm Diametru cerc orificii de montare: 4 4
Diametrul orificiilor de montare: 6,6 mm
Diametrul circular al orificiilor de montare: 90 mm
Distanța dintre umerii arborelui: 4 mm
Greutate netă: 2,8 kg
Referință de dimensionare: BCH2
Eroare de precizie unghiulară: 0,044°
Condiții de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: -20...40 °C
