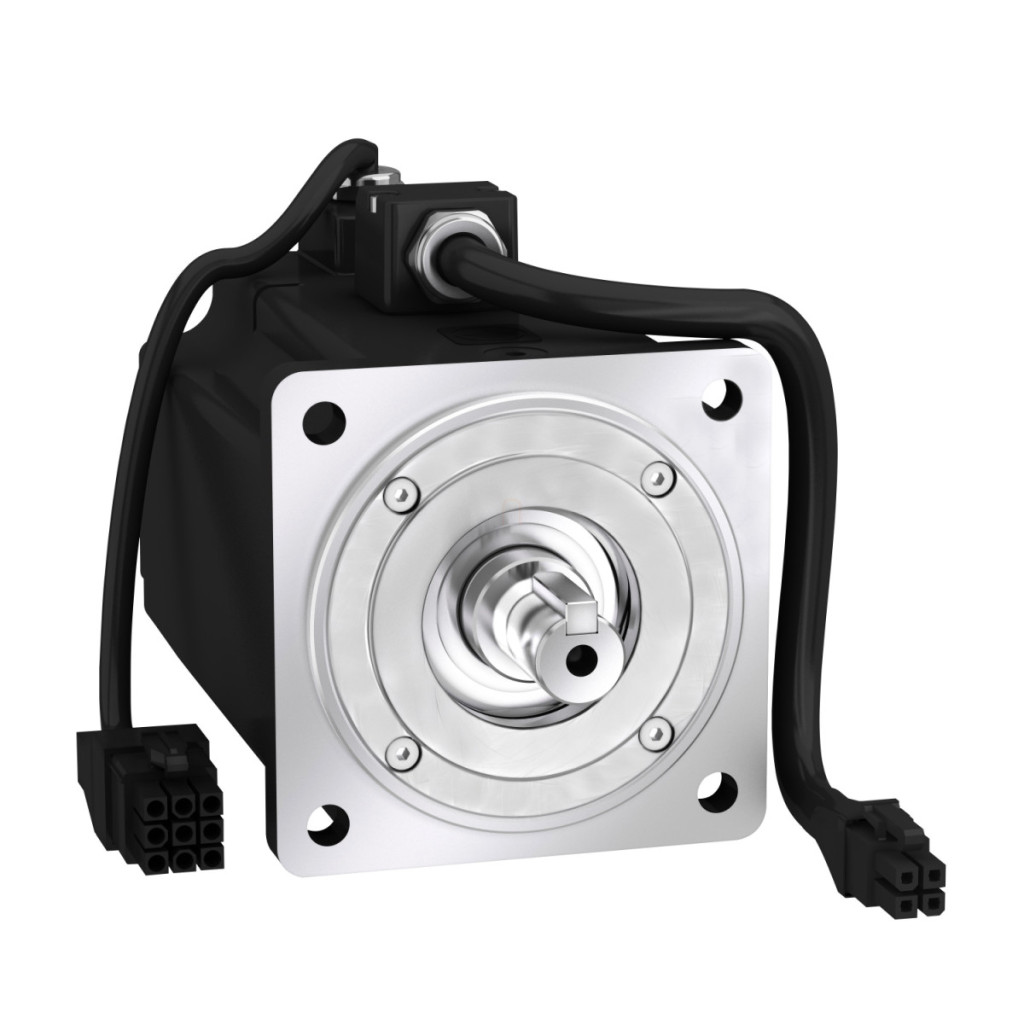

Servomotorul Schneider Electric Lexium seria 28 BCH2LF0733CA5C este o alegere excelentă pentru sarcini de automatizare de precizie, în care poziționarea exactă și dinamica ridicată sunt cerințe esențiale. Acest motor compact de 750 W combină eficiență ridicată, control precis și funcționare fiabilă. Servomotorul BCH2 are o flanșă standard asiatică de 80 mm, care facilitează integrarea sa în diverse aplicații industriale. Motorul are o viteză mecanică maximă de 5000 rpm și o viteză nominală de 3000 rpm. Cu o inerție a rotorului de 1,19 kg.cm², motorul este deosebit de potrivit pentru aplicații care necesită accelerare și decelerare rapidă. Arborele cu diametrul de 19 mm și lungimea de 35 mm, prevăzut cu canelură, oferă un avantaj suplimentar pentru conectarea mecanică, în timp ce dimensiunea cheii de 6 mm asigură o transmisie stabilă a puterii. Motorul dispune, de asemenea, de etanșare cu ulei, ceea ce crește fiabilitatea operațională în medii industriale. Servomotorul BCH2LF0733CA5C are parametri tehnici remarcabili. Are un cuplu nominal de 2,39 Nm și un cuplu maxim de 7,16 Nm, ceea ce permite o gamă largă de aplicații. Motorul este echipat cu un encoder absolut de 20 de biți cu o singură rotație, care oferă o precizie unghiulară de 0,044° - acest lucru permite o poziționare extrem de precisă. Motorul poate fi utilizat cu o tensiune de alimentare de 220 V sau 110 V, în versiuni monofazate sau trifazate, ceea ce îl face flexibil pentru utilizarea cu diferite sisteme de alimentare cu energie electrică. Este compatibil cu servomotoarele LXM26D și LXM28 cu o putere nominală de 0,75 kW. Motorul are un grad de protecție IP50 (IM V3) sau IP65 (IM B5, IM V1), în funcție de poziția de montare, și o temperatură de funcționare cuprinsă între -20 °C și 40 °C. Servomotorul Schneider Electric BCH2LF0733CA5C este alegerea ideală pentru diverse aplicații industriale, cum ar fi mașini de ambalat, echipamente de manipulare a materialelor, mașini-unelte, industria tipografică sau linii de producție. Caracteristicile electrice, cum ar fi constanta de cuplu de 0,6 Nm/A, constanta EMF de 36 V/krpm, rezistența statorului de 1,5 Ohm, inductanța statorului de 6,1 mH și constanta de timp electrică a statorului de 4,07 ms – contribuie la o controlabilitate excelentă și la caracteristici dinamice. Motorul este răcit natural cu aer, nu are frână de reținere și dispune de o conexiune electrică cu cablu liber. Are o toleranță la sarcină remarcabilă: poate fi utilizat cu o forță radială maximă de 332 N (la 3000 rpm) și o forță axială maximă de 115 N, ceea ce sporește și mai mult gama sa de aplicații în medii industriale.
Schneider Electric Lexium 28 - BCH2LF0733CA5C - Servomotor BCH2, inerție redusă, 750 W, 80 mm, 3000 rpm, pentru 28 de acționări Date tehnice
Date de bază
Compatibilitate tip: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Caracteristici tehnice
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze de rețea: Monofazată / Trifazată
Curent stator constant: 4,01 A
Cuplu stator constant: 2,39 N.m (cu acționare LXM28, la diferite setări de tensiune și fază)
Putere continuă: 750 W
Cuplu maxim al statorului: 7,16 N.m (cu acționare LXM28, la diferite setări de tensiune și fază)
Putere nominală de ieșire: 750 W
Cuplu nominal: 2,39 N.m
Viteză nominală: 3000 rpm
Curent maxim: 13,23 A
Curent continuu maxim: 4,29 A
Tip capăt arbore: Cu cheie
Diametru arbore: 19 mm
Lungime arbore: 35 mm
Lățime cheie: 6 mm
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna Suport de montare: Flanșă standard asiatică Dimensiune flanșă motor: 80 mm Conexiune electrică: Capăt de cablu liber
Cuplu constant: 0,6 N.m/A la 20 °C
Forță contraelectromotoare constantă: 36 V/krpm la 20 °C
Număr de poli ai motorului: 4,0 Inerție rotor: 1,19 kg.cm² Rezistență stator: 1,5 Ohm la 20 °C Inductanța statorului: 6,1 mH la 20 °C Constanta de timp electrică a statorului: 4,07 ms la 20 °C Forța radială maximă: 332 N la 3000 rpm
Forță axială maximă: 115 N Puterea frânei: 10,2 W Tip de răcire: Flux natural de aer Caracteristici fizice Lungime: 138 mm Număr de bobine ale motorului: 2 Diametru colier de centrare: 70 mm Adâncime colier de centrare: 4 mm Diametru orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas orificiu de montare: 20 mm Distanță orificiu de montare: 20 mm Pas or 2 Diametrul colierului de centrare: 70 mm Adâncimea colierului de centrare: 4 mm Număr de orificii de fixare: 4 Diametrul orificiilor de fixare: 6,6 mm Cercul orificiilor de fixare: 90 mm Distanța între flanșele arborelui: 4 mm Greutate netă: 2,8 kg Condiții de mediu Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1 Temperatura ambiantă în timpul funcționării: -20...40 °C
Eroare de precizie [unghi]: 0,044 °
Temperatura cuprului (fierbinte): 135 °C
Temperatura magnetului (fierbinte): 100 °C
Temperatura magnetului (ambientală): 20 °C
