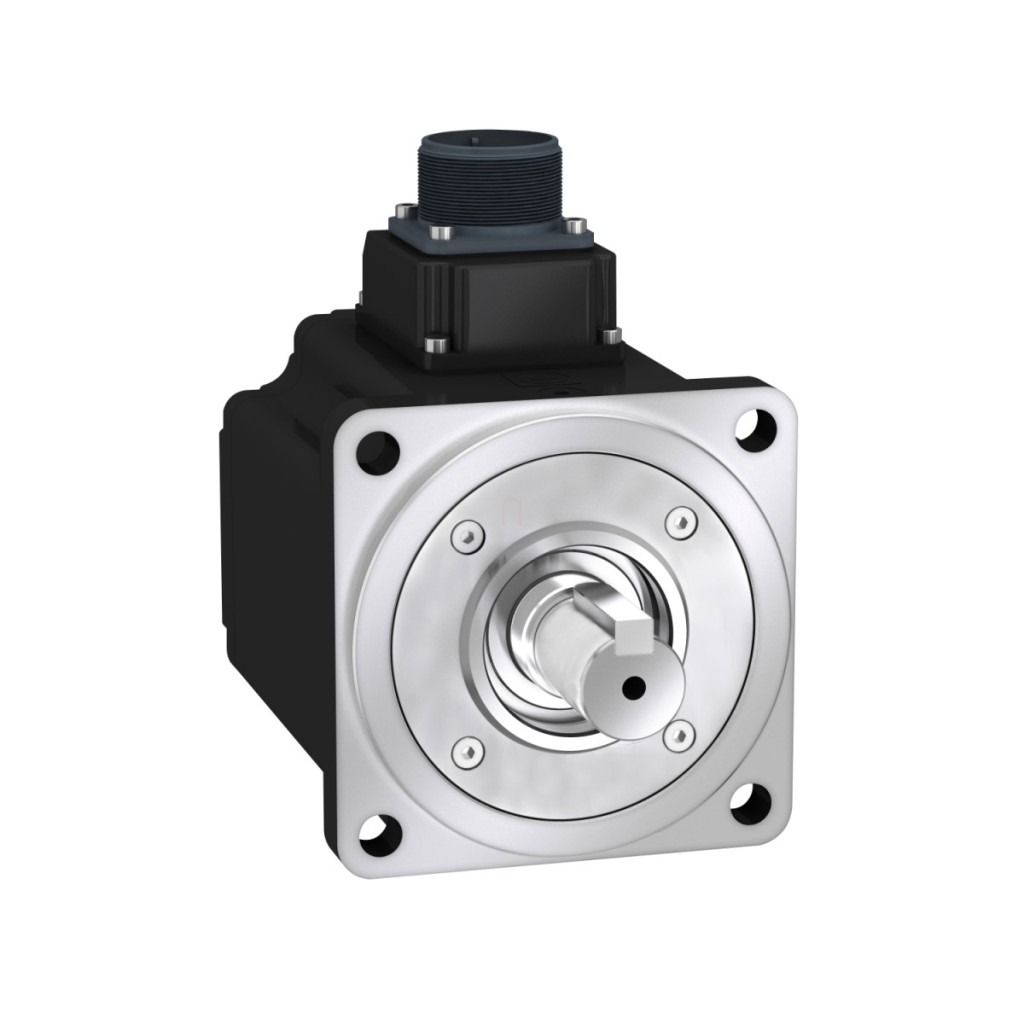

Motorul BCH2LH2032CA6C de înaltă performanță și inerție redusă este un membru remarcabil al gamei de servomotoare Lexium 28 de la Schneider Electric. Acest servomotor cu o putere nominală de 2000 W este alegerea ideală pentru aplicații industriale de precizie, sisteme de automatizare și aplicații în care poziționarea precisă și timpii de răspuns rapizi sunt esențiali. Motorul, care aparține familiei de produse BCH2, are o flanșă standard asiatică de 100 mm, care facilitează instalarea într-o varietate de medii mecanice. Motorul are o viteză maximă de 5000 rpm și o viteză nominală de 3000 rpm, oferind o gamă largă de funcționare pentru diverse aplicații. Unitatea optimizată pentru motor este servoamplificatorul LXM28..., care, atunci când este utilizat împreună cu motorul, permite exploatarea întregului său potențial. O caracteristică specială a produsului este encoderul absolut cu o singură rotație de 20 de biți, care asigură o precizie excepțională de poziționare, cu o eroare unghiulară de numai 0,044 grade. Parametrii electrici ai motorului BCH2LH2032CA6C sunt, de asemenea, demni de remarcat: motorul funcționează la o tensiune de alimentare trifazată de 220 volți, cu un curent de cuplu de menținere continuu de 9,87 amperi. Parametrii cuplului motorului sunt deosebit de impresionanți: acesta are un cuplu continuu de 6,37 Nm și un cuplu maxim de 19,11 Nm, asigurând o funcționare eficientă într-o gamă largă de sarcini. Constanta de cuplu a motorului este de 0,65 Nm/A la 20 °C, în timp ce constanta EMF inversă este de 39 V/krpm. Motorul are o inerție a rotorului de 4,28 kg·cm², ceea ce permite o accelerare și o decelerare rapide, făcându-l ideal pentru aplicații în care funcționarea dinamică este esențială. Designul mecanic al produsului este, de asemenea, bine gândit: este fabricat cu un arbore neted, cu un diametru de 22 mm și o lungime de 45 mm. Racordul arborelui este drept, iar motorul este echipat cu un garnitură de ulei, ceea ce îi sporește fiabilitatea în medii industriale. Motorul este răcit prin convecție naturală, ceea ce simplifică instalarea și reduce cerințele de întreținere. Nivelul de protecție variază în funcție de poziția de montare: IP50 IM V3 sau IP65 IM B5 și IM V1. Intervalul de temperatură de funcționare al motorului este de la -20 °C la +40 °C, asigurând o aplicabilitate largă în diverse condiții de mediu. Motorul are un conector MIL simplu pentru conectarea electrică, ceea ce facilitează instalarea și întreținerea.
Schneider Electric Lexium 28 - BCH2LH2032CA6C - Servomotor BCH2, inerție redusă, 2000 W, 100 mm, 3000 rpm, 28 date tehnice ale acționării
Caracteristici generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului: Servomotor
Date tehnice
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V
Număr de faze de rețea: Trifazic
Curent de cuplu continuu: 9,87 A
Cuplu continuu: 6,37 N.m Pentru LXM28 12 A, 220 V, trifazat
Putere continuă: 2000 W
Cuplu maxim: 19,11 N.m pentru LXM28... 12 A, 220 V, trifazat
Putere nominală de ieșire: 2000 W pentru LXM28... 12 A, 220 V, trifazat
Cuplu nominal: 6,37 N.m pentru LXM28... 12 A, 220 V, trifazat
Viteză nominală: 3000 rpm LXM28... 12 A, 220 V, trifazat
Curent maxim Irms: 32,3 A LXM28... 2 kW, 220 V
Curent continuu maxim: 10,27 A
Compatibilitate produs: LXM28... motor servo 2 kW, 220 V, trifazic
Proprietăți mecanice
Capăt arbore: Ax neted
Diametru ax: 22 mm
Lungime ax: 45 mm
Tip feedback: Codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 100 mm
Conexiune electrică: Conector MIL
Caracteristici electrice
Constanta de cuplu: 0,65 N.m/A la 20 °C
Constanta EMF inversă: 39 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 4,28 kg.cm²
Rezistență stator: 0,36 Ohm la 20 °C
Inductanța statorului: 2,59 mH la 20 °C
Constanta de timp electrică a statorului: 7,19 ms la 20 °C
Date mecanice
Forță radială maximă Fr: 570 N la 3000 rpm
Forță axială maximă Fa: 200 N
Tip de răcire: Convecție naturală
Lungime: 198,5 mm
Număr de straturi ale motorului: 2
Diametrul colierului de centrare: 95 mm
Adâncimea colierului de centrare: 7 mm
Număr de orificii de montare: 4
Diametrul orificiilor de montare: 9,2 mm
Diametrul circular al orificiilor de montare: 115 mm
Distanța dintre umărul arborelui și flanșă: 7 mm
Greutate netă: 6,7 kg
Condiții de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: -20...40 °C
