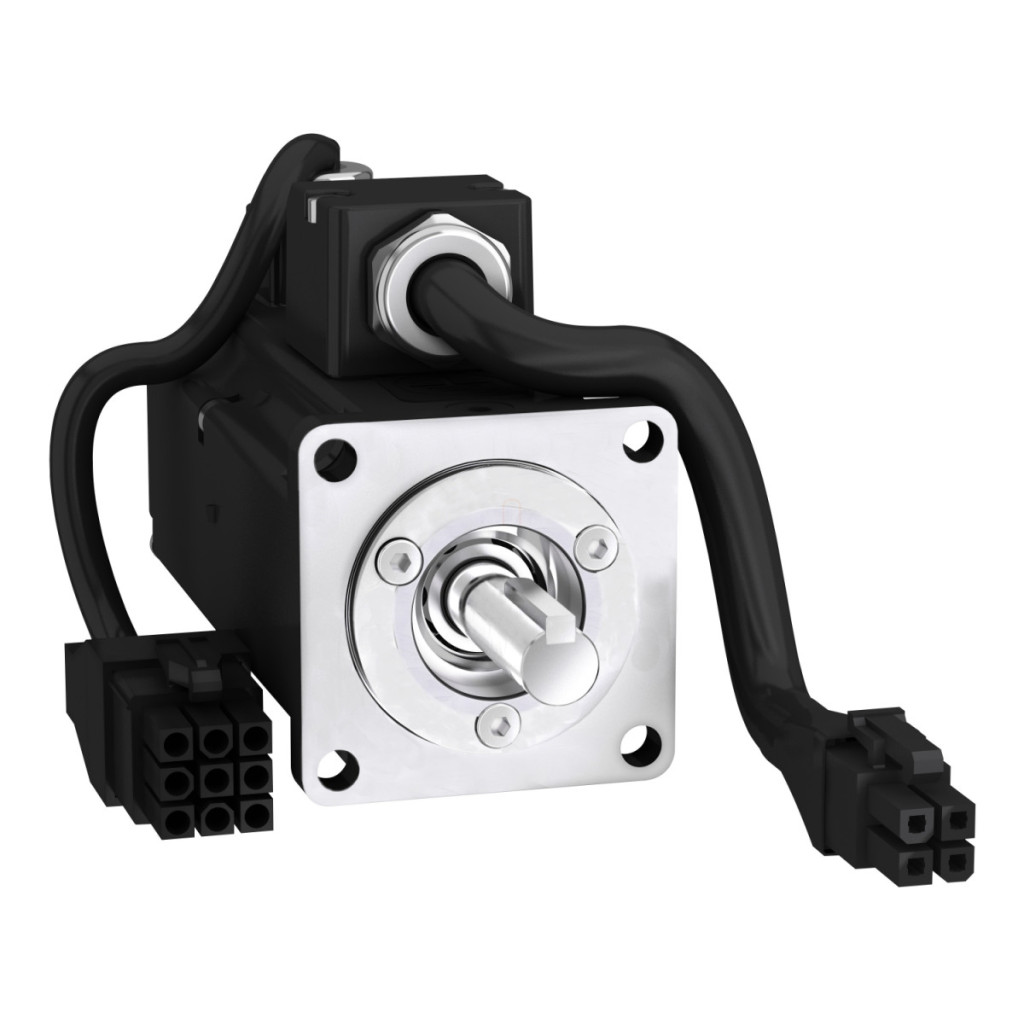

Servomotorul Schneider Electric BCH2MBA533CF5C este un sistem de acționare de înaltă performanță din familia de produse Lexium 28, care oferă un control extrem de precis al motorului într-un design compact. Acest servomotor de 40 mm și 50 W este o alegere excelentă pentru aplicații în care poziționarea precisă și dinamica ridicată sunt cerințe esențiale, totul într-o formă compactă. Modelul BCH2MBA533CF5C poate furniza un cuplu continuu de 0,16 Nm și un cuplu maxim de 0,48 Nm, fiind ideal pentru aplicații industriale mai mici care necesită mișcare de precizie. Motorul oferă performanțe optime la o viteză nominală de 3000 rpm, dar este capabil să atingă o viteză mecanică maximă de până la 5000 rpm. Motorul are o inerție redusă a rotorului de numai 0,055 kg.cm², ceea ce oferă caracteristici dinamice excelente pentru sarcini care necesită poziționare rapidă. Este compatibil cu seria de acționări Lexium 28 și poate fi acționat atât de la rețeaua monofazată, cât și de la cea trifazată, cu tensiune de 110 V sau 220 V. Motorul are o serie de avantaje tehnice: este echipat cu o frână de reținere încorporată care oferă un cuplu de reținere de 0,32 Nm și are un inel de etanșare a arborelui (etanșat cu ulei) și un dispozitiv de blocare. Feedback-ul este asigurat de un codificator absolut cu o singură rotație de 20 de biți, care permite o poziționare extrem de precisă - precizia sa de poziționare unghiulară este de numai 0,044°. Motorul are o flanșă de montare care respectă standardele asiatice, cu o dimensiune a flanșei de 40 mm, un diametru al arborelui de 8 mm și o lungime a arborelui de 25 mm. Caracteristicile electrice remarcabile includ o constantă de cuplu de 0,3 N.m/A, o constantă de forță contraelectromotoare de 18 V/krpm, o rezistență a statorului de 31 Ohm și o inductanță a statorului de 24,7 mH. Nivelul de protecție al BCH2MBA533CF5C variază în funcție de poziția de instalare: clasă IP50 în poziția de instalare IM V3 sau clasă IP65 în pozițiile de instalare IM B5 și IM V1. Motorul este răcit natural și are o temperatură de funcționare cuprinsă între 0 și 40 °C, ceea ce îl face potrivit pentru majoritatea mediilor industriale. Motorul are o lungime de 82 mm fără frână și 112 mm cu frână. Sarcina sa maximă de forță radială este de 85 N la 3000 rpm, iar sarcina maximă de forță axială este de 40 N. Motorul este furnizat cu capete de cablu libere, ceea ce permite opțiuni de conectare flexibile. Servomotorul Schneider Electric BCH2MBA533CF5C este alegerea ideală pentru aplicații precum mașini de ambalat mici, echipamente de etichetare, roboți mici sau orice sistem automatizat care necesită poziționare precisă, unde dimensiunile compacte, mișcarea dinamică și controlabilitatea precisă sunt cerințe esențiale.
Schneider Electric Lexium 28 - BCH2MBA533CF5C - Servomotor BCH2, inerție medie, 50 W, 40 mm, 3000 rpm, pentru 28 de acționări date tehnice
Caracteristici principale
Gama de compatibilitate: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau componentului: Servomotor
Caracteristici tehnice
Viteza mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze de alimentare: Monofazat / Trifazat
Curent continuu de staționare: 0,54 A
Cuplu continuu de staționare: 0,16 N.m (în diverse configurații pentru LXM26D și LXM28)
Putere continuă: 50 W
Cuplu maxim de menținere: 0,48 N.m (în diferite configurații pentru LXM26D și LXM28)
Putere nominală de ieșire: 50 W
Cuplu nominal: 0,16 N.m
Viteza nominală: 3000 rpm
Curent maxim Irms: 1,77 A
Curent continuu maxim: 0,59 A
Caracteristici mecanice
Capătul arborelui: Piuliță de blocare
Diametrul arborelui: 8 mm
Lungimea arborelui: 25 mm
Lățimea piuliței de blocare: 3 mm
Tip feedback: Encoder absolut cu o singură rotație de 20 biți
Frână de reținere: Da
Cuplu de reținere: 0,32 N.m încorporat
Element de fixare: Flanșă standard asiatică
Dimensiune flanșă motor: 40 mm
Conexiune electrică: Capăt de cablu liber
Cuplu constant: 0,3 N.m/A la 20 °C
Forță contraelectromotoare constantă: 18 V/krpm la 20 °C
Număr de poli ai motorului: 4,0
Inerție de rotație: 0,055 kg.cm²
Rezistență stator: 31 Ohm la 20 °C
Inductanța statorului: 24,7 mH la 20 °C
Constanta de timp electrică a statorului: 0,8 ms la 20 °C
Forță radială maximă Fr: 85 N la 3000 rpm
Forță axială maximă Fa: 40 N
Putere de frânare: 4,35 W
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 112 mm (cu frână)
Lungime fără frână: 82 mm
Număr de unități motor: 1
Diametru colier de centrare: 30 mm
Adâncime colier de centrare: 3 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 4,5 mm
Diametru cerc orificiu de montare: 46 mm
Distanța dintre flanșa colierului arborelui și flanșă: 3 mm
Mediu
Grad de protecție IP: IP50 IM V3 / IP65 IM B5, IM V1
Temperatura ambiantă în timpul funcționării: 0...40 °C
