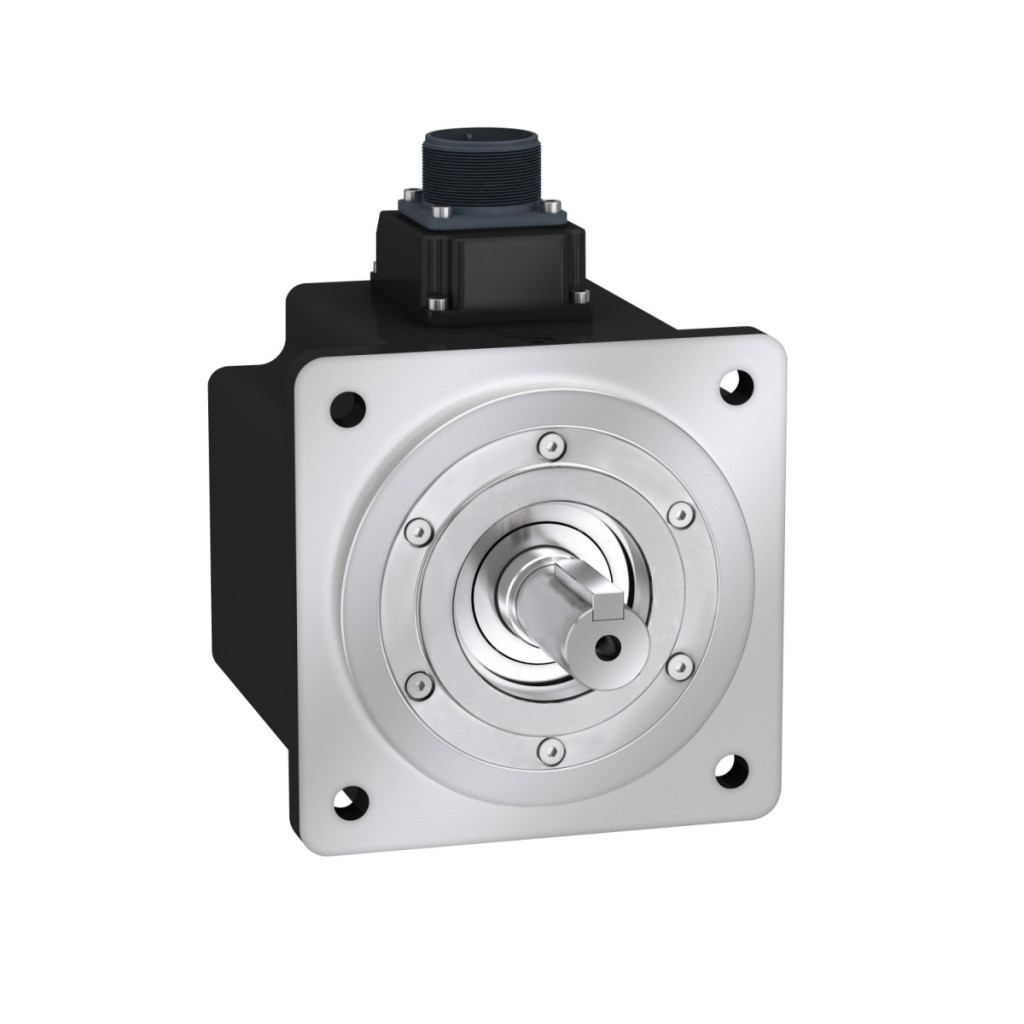

Servomotorul Schneider Electric BCH2MM0313CA6C este complementul perfect pentru familia de acționări Lexium 28, oferind performanțe remarcabile în aplicații industriale de precizie. Acest motor cu o putere nominală de 300 wați este alegerea ideală pentru sarcini de automatizare care necesită poziționare fiabilă și precisă și control al vitezei. Servomotorul BCH2 are o inerție a rotorului de 6,63 kg.cm², ceea ce îl plasează în categoria inerției medii. Viteza sa mecanică maximă este de 3000 rpm, în timp ce viteza nominală este de 1000 rpm. Motorul are un cuplu constant de 2,86 Nm și un cuplu maxim de până la 8,59 Nm, oferind performanțe dinamice excelente pentru mișcări și porniri rapide. Motorul este echipat cu un codificator absolut cu o singură rotație de 20 de biți, care oferă o capacitate de poziționare extrem de precisă, cu o eroare unghiulară de 0,044°. Constanta EMF inversă este de 92 V/krpm (la 20 °C), iar constanta de cuplu este de 1,52 Nm/A (la 20 °C). Proiectarea tehnică a modelului BCH2MM0313CA6C oferă numeroase avantaje: flanșa motorului de 130 mm are o flanșă standard asiatică, diametrul arborelui este de 22 mm, lungimea arborelui este de 45 mm, iar lățimea blocării este de 8 mm. Motorul este proiectat cu o conexiune dreaptă, garnitură de ulei și blocare. Conexiunea electrică se realizează printr-un conector MIL. Motorul are protecție IP50 în poziția de montare IM V3 și protecție IP65 în pozițiile de montare IM B5 și IM V1. Motorul poate fi răcit prin convecție naturală și poate fi utilizat la temperaturi ambientale de -20...40 °C. Servomotorul Schneider Electric BCH2MM0313CA6C este compatibil cu servomotoarele Lexium LXM26D și LXM28, atât pentru surse de alimentare monofazate și trifazate de 220 V, cât și pentru surse de alimentare monofazate de 110 V. Conform fișei tehnice, rezistența statorului motorului este de 1,93 Ohm, inductanța sa este de 23,91 mH (la 20 °C), iar constanta de timp electrică este de 12,9 ms (la 20 °C). Motorul are 5 poli și o lungime de 147 mm fără frână și 183 mm cu frână. Forța radială maximă (Fr) este de 670 N la 1000 rpm, iar forța axială maximă (Fa) este de 200 N. Parametrii tehnici preciși și curbele de performanță ale servomotorului BCH2MM0313CA6C asigură alegerea potrivită pentru cei care caută o soluție pentru aplicații care necesită mișcări fiabile și precise.
BCH2MM0313CA6C Specificații tehnice
Caracteristici generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului: Servomotor
Caracteristici tehnice
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze de alimentare: Monofazat / Trefazic
Curent continuu staționar: 1,88 A
Cuplu continuu staționar: 2,86 Nm
Putere continuă: 300 W
Cuplu staționar maxim: 8,59 N·m
Putere nominală de ieșire: 300 W
Cuplu nominal: 2,86 N·m
Viteză nominală: 1000 rpm
Curent maxim Irms: 5,98 A
Curent continuu maxim: 2,09 A
Compatibilitate produs
Servomotoare LXM26D și LXM28 cu configurații diferite de tensiune și fază
Caracteristici mecanice
Capătul arborelui: Blocare
Diametru arbore: 22 mm
Lungime arbore: 45 mm
Lățime blocare: 8 mm
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Flanșă de montare: Flanșă standard asiatică
Dimensiunea jantei motorului: 130 mm
Conexiune electrică: Conector MIL
Caracteristici electrice
Cuplu constant: 1,52 N·m/A la 20 °C
EMF invers constant: 92 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție de rotație: 6,63 kg.cm²
Rezistența statorului: 1,93 Ohm la 20 °C
Inductanța statorului: 23,91 mH la 20 °C
Constantă de timp electrică a statorului: 12,9 ms la 20 °C
Date privind capacitatea de încărcare
Forță radială maximă Fr: 670 N la 1000 rpm
Forță axială maximă Fa: 200 N
Caracteristici fizice
Tip de răcire: Convecție naturală
Lungime:147 mm Număr de stive de motoare: 1 Diametru colier de centrare: 110 mm Adâncime colier de centrare: 8 mm Număr de orificii de montare: 4 Diametru orificii de montare: 9,2 mm Diametru cerc orificii de montare: 40 mm 4
Diametrul orificiilor de montare: 9,2 mm
Diametrul circular al orificiilor de montare: 145 mm
Greutate netă: 7 kg
Date privind precizia
Eroare unghiulară: 0,044°
Date privind temperatura
Temperatura maximă a cuprului: 135 °C
Temperatura maximă a magnetului: 100 °C
Temperatura camerei magnetului: 20 °C
Condiții de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: -20...40 °C
