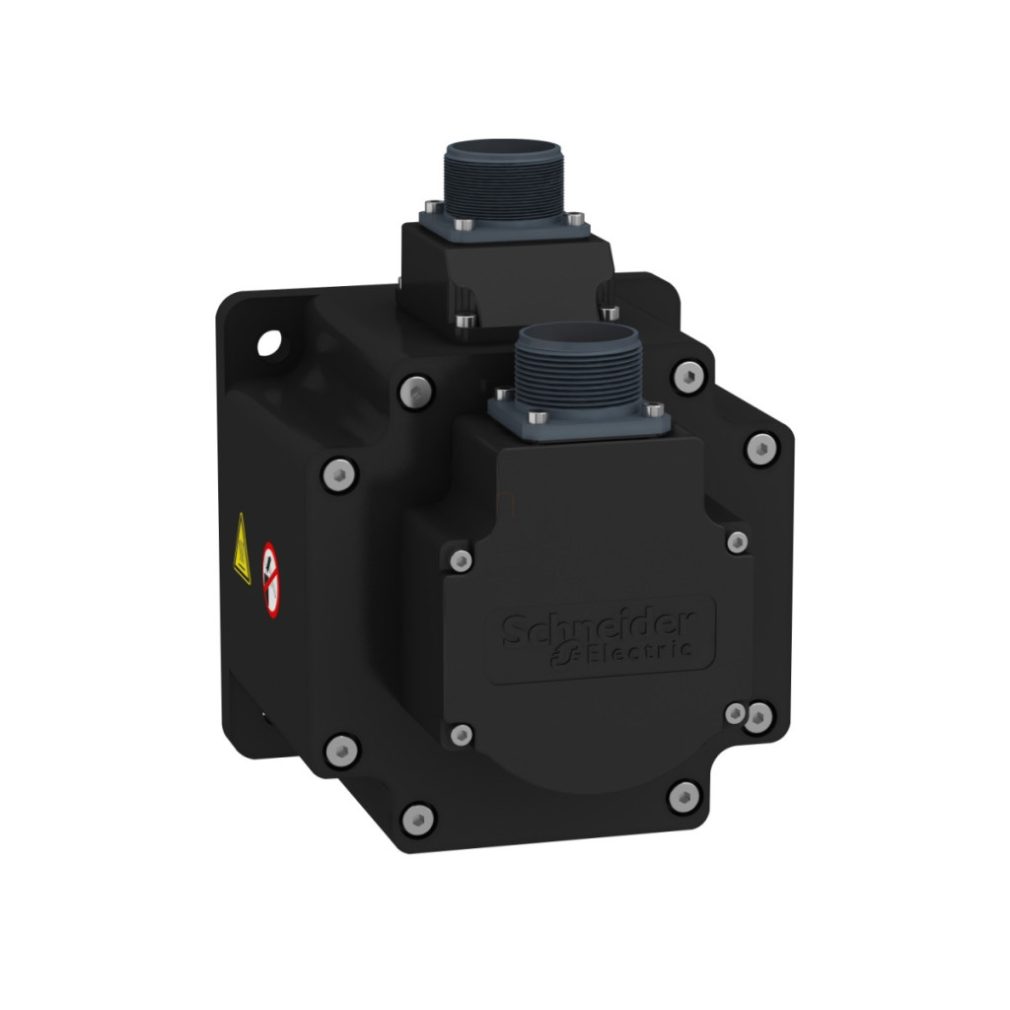

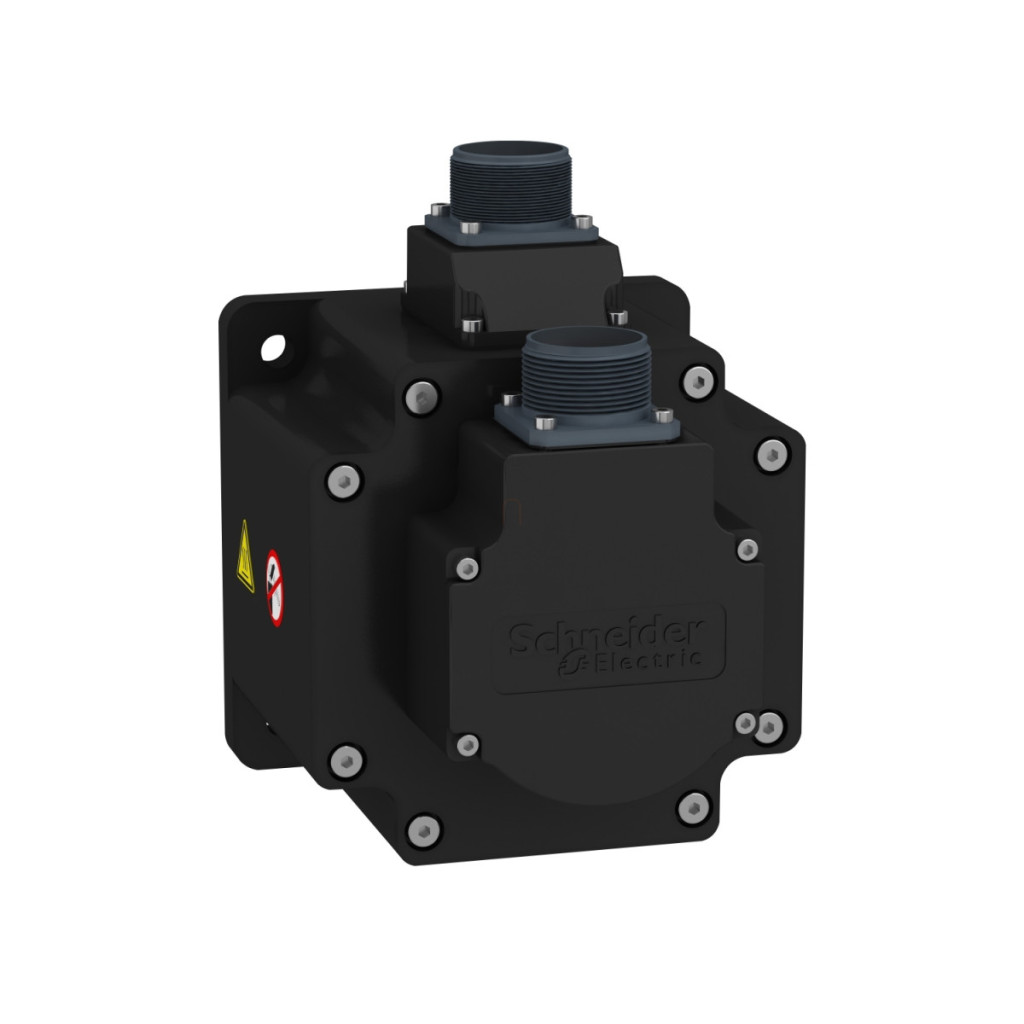

Servomotorul Schneider Electric Lexium seria 28 BCH2MM0313CF6C este o unitate de acționare de înaltă performanță, de 300 W, ideală pentru aplicații industriale de precizie. Numărul de referință al motorului este BCH2MM0313CF6C, care identifică în mod clar parametrii și capacitățile specifice ale produsului ca parte a familiei de produse Schneider Electric Lexium 28. Servomotorul BCH2 are o dimensiune de 130 mm, flanșă standard asiatică și este perfect compatibil cu servomotoarele Lexium 28. Principalii parametri tehnici ai motorului includ o putere nominală de 300 W, o viteză nominală de 1000 rpm și un cuplu nominal de 2,86 N.m. O caracteristică remarcabilă este cuplul de inerție al rotorului de 6,91 kg.cm², care îl face o alegere optimă pentru aplicații în care valorile medii de inerție sunt avantajoase. Motorul oferă performanțe excelente atât de la rețeaua monofazată, cât și de la cea trifazată, suportând tensiuni de alimentare de 110 V și 220 V. Servomotorul BCH2MM0313CF6C are o serie de caracteristici avansate. Este echipat cu un inel de etanșare pentru o funcționare mai fiabilă și o frână încorporată care oferă un cuplu de frânare de 9,6 N.m, ceea ce îl face ideal pentru sarcini de poziționare. Motorul este echipat cu un codificator absolut cu o singură rotație de 20 de biți, care garantează o precizie unghiulară de 0,044 grade, permițând o poziționare extrem de precisă. Conexiunea electrică este asigurată de un conector de tip MIL, care asigură o conexiune fiabilă și robustă în medii industriale. În ceea ce privește datele tehnice, servomotorul BCH2MM0313CF6C are o viteză mecanică maximă de 3000 rpm, un curent continuu de 1,88 A și un curent maxim de 5,98 A. Cuplul maxim al motorului ajunge la 8,59 N.m, ceea ce asigură performanțe dinamice excelente. De asemenea, demne de menționat sunt constanta de cuplu de 1,52 N.m/A și constanta forței contraelectromotoare de 92 V/krpm. Diametrul arborelui este de 22 mm, lungimea este de 45 mm și are un design de blocare cu o lățime de blocare de 8 mm. Motorul are un grad de protecție IP50 IM V3 și un grad de protecție IP65 IM B5 și IM V1 în pozițiile de montare, cu un interval de temperatură de funcționare de 0...40 °C. În ciuda designului său compact, servomotorul BCH2MM0313CF6C oferă performanțe puternice. Lungimea totală a motorului este de 183 mm (inclusiv frâna), în timp ce diametrul flanșei motorului este de 130 mm, diametrul jantei de centrare este de 110 mm, cu o adâncime de 8 mm. Găurile de montare au un diametru de 9,2 mm și un diametru de pas de 145 mm. Servomotorul BCH2MM0313CF6C este alegerea ideală pentru aplicații industriale care necesită control precis al mișcării, funcționare fiabilă și dimensiuni compacte, cum ar fi mașini CNC, mașini de ambalat, sisteme de manipulare a materialelor sau aplicații robotizate.
Schneider Electric Lexium 28 - BCH2MM0313CF6C - Servomotor BCH2, inerție medie, 300 W, 130 mm, 1000 rpm, frână, conector MIL, pentru 28 de acționări Date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Caracteristici tehnice
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze: Trifazat / monofazat
Curent continuu staționar: 1,88 A
Cuplu continuu staționar: 2,86 N.m (la diferite niveluri de tensiune pentru acționările LXM26D/LXM28)
Putere continuă: 300 W
Cuplu staționar maxim: 8,59 N.m (la diferite niveluri de tensiune pentru unitățile LXM26D/LXM28)
Putere nominală de ieșire: 300 W
Cuplu nominal: 2,86 N.m
Viteza nominală: 1000 rpm
Curent maxim Irms: 5,98 A
Curent continuu maxim: 2,09 A
Capătul arborelui: Blocabil Diametru arbore: 22 mm Lungime arbore: 45 mm Lățime blocare: 8 mm Tip feedback: codificator absolut cu o singură rotație de 20 biți Frână de reținere: Încorporată Cuplu de frânare: 9,6 N.m Suport de montare: Flanșă standard asiatică Dimensiune flanșă motor: 130 mm Conexiune electrică: Conector MIL Constanta cuplului: 1,52 N.m/A la 20 °C Constanta forței contraelectromotoare: 92 V/krpm la 20 °C Număr de poli ai motorului: 5,0 Inerție rotor: 6,91 kg.cm² Rezistență stator: 1,93 Ohm la 20 °C
Inductanța statorului: 23,91 mH la 20 °C
Constanta de timp electrică a statorului: 12,9 ms la 20 °C
Forța radială maximă Fr: 670 N la 1000 rpm Forța axială maximă Fa: 200 N Puterea de frânare: 19,7 W Tip de răcire: Convecție naturală Lungime: 183 mm Număr de segmente ale motorului: 1 Diametru colier de centrare: 110 mm Adâncime colier de centrare: 8 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 9,2 mm Diametrul cercului de fixare: 145 mm Distanța dintre flanșa arborelui și margine: 8 mm Greutate netă: 8,2 kg Clasa de protecție IP: IP50 IM V3, IP65 IM B5 și IM V1
Temperatura ambiantă în timpul funcționării: 0...40 °C
Curbe de performanță
Curbele de performanță ale motorului arată caracteristicile cuplului/vitezei la o tensiune de alimentare monofazată/trifazată de 230 V. Diagramele arată cuplul maxim și curbele cuplului continuu până la 2000 rpm.
