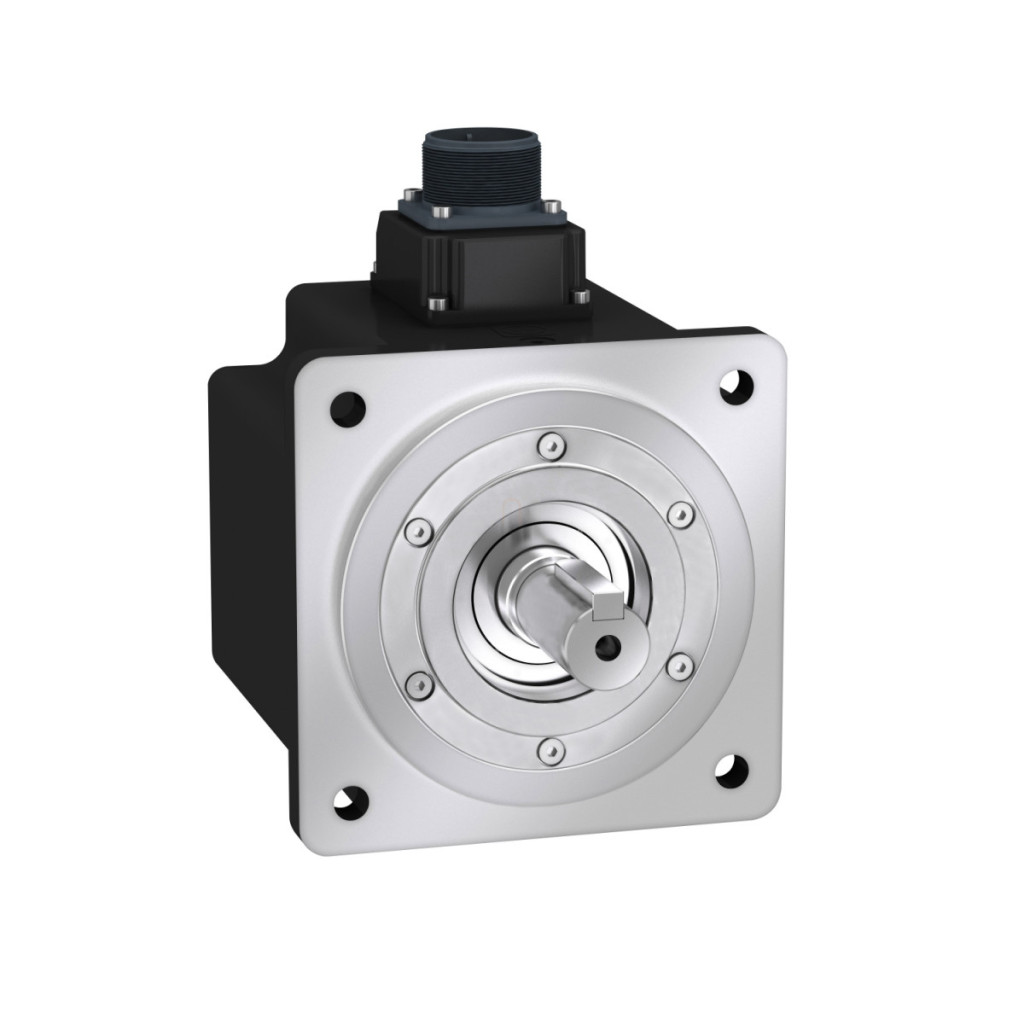

Servomotorul Schneider Electric Lexium 28 BCH2MM0523CA6C oferă performanțe remarcabile pentru soluții de automatizare, fiind alegerea ideală pentru aplicații de mișcare de precizie. Acest servomotor cu inerție medie oferă echilibrul perfect între performanță ridicată și control precis, fiind ideal pentru utilizarea în linii de producție moderne, mașini de ambalat și alte echipamente industriale. Ca parte a familiei de servomotoare BCH2, acest motor de 130 mm are o putere nominală de 500 W, care este atinsă la o viteză nominală de 2000 rpm. Caracteristicile sale tehnice remarcabile includ un cuplu continuu de 2,39 Nm și un cuplu maxim de până la 7,16 Nm, ceea ce îl face o alegere excelentă pentru aplicații dinamice. Motorul are o inerție a rotorului de 6,63 kg·cm², este echipat cu un garnitură de ulei și un dispozitiv de blocare și are o conexiune dreaptă. Modelul BCH2MM0523CA6C este optimizat în principal pentru utilizarea cu seriile de acționări Lexium 28 și LXM26D. Servomotorul are opțiuni de alimentare extrem de versatile, deoarece poate fi alimentat atât de la rețeaua de 220 V, cât și de la cea de 110 V, în configurații monofazate sau trifazate. Sistemul de feedback al motorului este un codificator absolut de 20 de biți, cu o singură rotație, care permite o poziționare precisă. Datele tehnice includ, de asemenea, o constantă de cuplu de 0,83 N·m/A, o constantă de forță contraelectromotoare de 50 V/krpm și 5 poli ai bobinei motorului. Caracteristicile statice demne de menționat includ o rezistență a statorului de 0,62 Ohm și o inductanță a statorului de 7,14 mH la 20 °C, precum și o constantă de timp electrică a statorului de 11,94 ms. Motorul BCH2MM0523CA6C are, de asemenea, un design mecanic excelent. Are o flanșă standard asiatică cu o dimensiune de 130 mm. Capătul arborelui are un design de blocare, cu un diametru de 22 mm și o lungime de 45 mm, cu o lățime de blocare de 8 mm. Motorul este răcit prin convecție naturală și are un nivel de protecție IP50 în configurația IM V3 și IP65 în configurațiile IM B5 și IM V1. Intervalul său de temperatură de funcționare este între -20 și 40 °C. Precizia motorului este demonstrată de eroarea de poziționare unghiulară foarte mică, de numai 0,044 grade. Capacitatea sa maximă de încărcare radială este de 670 N la 2000 rpm, în timp ce capacitatea sa de încărcare axială este de 200 N.
Schneider Electric Lexium 28 - BCH2MM0523CA6C - Servomotor BCH2, inerție medie, 500 W, 130 mm, 2000 rpm, 28 acționări date tehnice
Caracteristici generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului: Servomotor
Date tehnice
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze: Trifazat / Monofazat
Curent continuu fără sarcină: 2,89 A
Cuplu continuu fără sarcină: 2,39 N.m
Putere continuă: 500 W
Cuplu maxim fără sarcină: 7,16 N.m
Putere nominală de ieșire: 500 W
Cuplu nominal: 2,39 N.m
Viteză nominală: 2000 rpm
Curent maxim Irms: 9,18 A
Curent continuu maxim: 3,24 A
Compatibilitate
Compatibilitate produs: Servomotor LXM26D (0,5 kW, 220 V, monofazat sau trifazat), servomotor LXM28... (0,5 kW, 220 V, monofazat sau trifazat), servomotor LXM28... (0,5 kW, 110 V, monofazat)
Caracteristici fizice
Capătul arborelui: Piuliță de blocare
Diametrul arborelui: 22 mm
Lungimea arborelui: 45 mm
Lățimea piuliței de blocare: 8 mm
Tip de feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 130 mm
Conexiune electrică: Conector MIL
Cuplu constant: 0,83 N.m/A la 20 °C
Forță contraelectromotoare constantă: 50 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 6,63 kg.cm²
Rezistență stator: 0,62 Ohm la 20 °C
Inductanță stator: 7,14 mH la 20 °C
Constanta de timp electrică a statorului: 11,94 ms la 20 °C
Forța radială maximă Fr: 670 N la 2000 rpm
Forță axială maximă Fa: 200 N
Tip de răcire: Convecție naturală
Dimensiuni
Lungime (fără frână de blocare): 147 mm Lungime (cu frână de prindere): 183 mm
Diametru colier de centrare: 110 mm
Adâncime colier de centrare: 8 mm
Număr de orificii de fixare: 4
Diametru orificiu de fixare: 9,2 mm
Diametrul distanței dintre orificiile de montare: 145 mm
Distanța dintre umărul arborelui și flanșă: 8 mm
Date privind mediul
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă în timpul funcționării: -20...40 °C
