Servomotorul Schneider Electric BCH2MM0523CF6C face parte din familia de motoare Lexium 28, care a fost special concepută pentru aplicații industriale care necesită mișcare de precizie. Acest servomotor compact, dar puternic, este alegerea ideală pentru sarcini de automatizare în care poziționarea precisă, rotația lină și performanța fiabilă sunt esențiale. Modelul BCH2MM0523CF6C are o putere nominală de 500 W, care oferă suficientă putere pentru a acționa echipamente industriale de dimensiuni medii. Motorul poate furniza un cuplu continuu de 2,39 Nm, în timp ce cuplul său maxim poate atinge 7,16 Nm, oferind performanțe dinamice excelente chiar și în cazul unor schimbări bruște de sarcină. Viteza nominală de 2000 rpm și viteza mecanică maximă de 3000 rpm permit o gamă largă de aplicații, de la mișcări lente de înaltă precizie până la sarcini de poziționare rapidă. Motorul are caracteristici tehnice remarcabile, cum ar fi un cuplu de inerție al rotorului de 6,91 kg.cm², ceea ce îl plasează în categoria inerției medii. Această caracteristică este deosebit de avantajoasă în aplicații în care dinamica de accelerare și decelerare sunt factori critici. Motorul este echipat cu un codificator absolut cu o singură rotație de 20 de biți, care oferă o precizie unghiulară de 0,044°, permițând o poziționare extrem de precisă. O altă caracteristică importantă a modelului BCH2MM0523CF6C este frâna de reținere încorporată, care oferă un cuplu de reținere de 9,6 Nm, permițând motorului să își mențină poziția în siguranță chiar și fără alimentare. Frâna are o putere de frânare de 19,7 W. Motorul are un diametru de 22 mm, o lungime de 45 mm și un capăt de arbore de blocare cu o lățime de 8 mm. Conexiunea electrică se realizează printr-un conector de tip MIL, care asigură o conexiune fiabilă chiar și în medii industriale. Parametrii electrici demni de menționat ai motorului includ o constantă de cuplu de 0,83 N.m/A, o constantă de forță contraelectromotoare de 50 V/krpm, o rezistență a statorului de 0,62 Ohm și o inductanță a statorului de 7,14 mH la 20 °C. Servomotorul BCH2MM0523CF6C are o montare standard asiatică, cu o dimensiune a flanșei motorului de 130 mm. Colierul de centrare are un diametru de 110 mm și o adâncime de 8 mm. Are 4 orificii de montare cu un diametru de 9,2 mm, dispuse într-un cerc cu un diametru de 145 mm. Nivelul de protecție IP al motorului este IP50 în poziția de montare IM V3 și IP65 în pozițiile de montare IM B5 și IM V1, ceea ce permite utilizarea acestuia în medii prăfuite și umede. Intervalul de temperatură de funcționare este de 0-40 °C, astfel încât poate fi utilizat fără probleme în majoritatea mediilor industriale. Motorul este răcit prin convecție naturală, nefiind necesară o răcire suplimentară. Lungimea sa fără frână este de 147 mm, cu frână 183 mm, iar greutatea sa este de 8,2 kg.

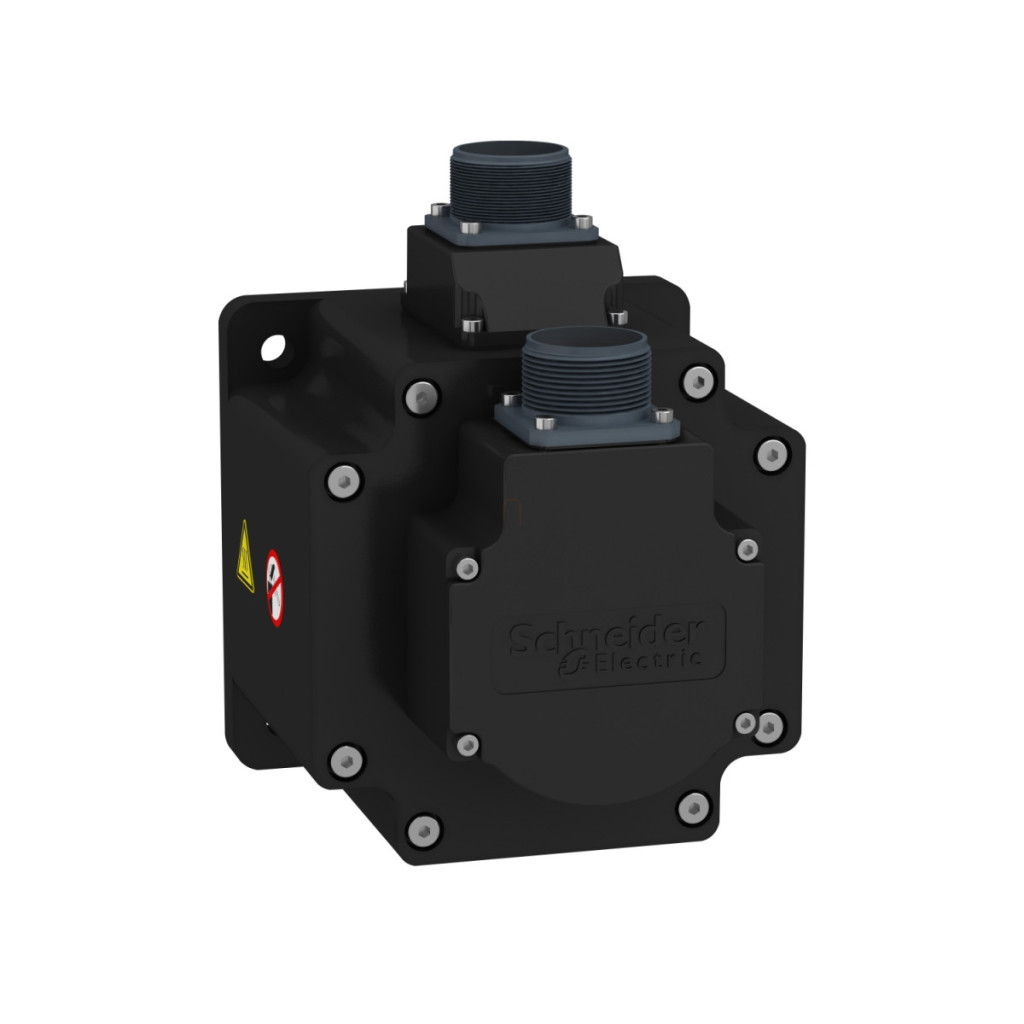

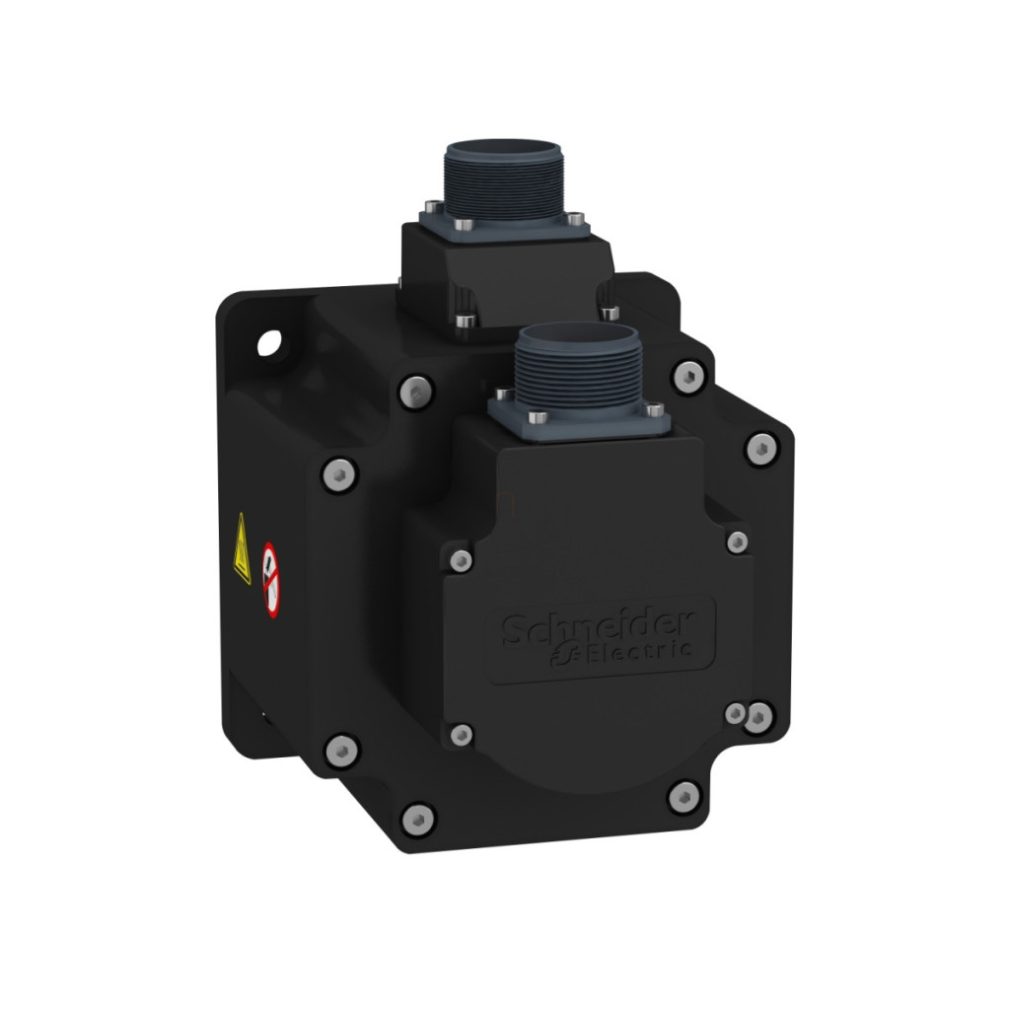

Schneider Electric Lexium 28 - BCH2MM0523CF6C - Servomotor BCH2, inerție medie, 500 W, 130 mm, 2000 rpm, frână, conector MIL, 28 date tehnice ale unității de acționare
Caracteristici generale
Compatibilitate gamă: Lexium 28
Denumire scurtă dispozitiv: BCH2
Tip produs sau componentă: Servomotor
Caracteristici de performanță
Viteză mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze de alimentare: Trifazat / Monofazat
Curent de menținere continuu: 2,89 A
Cuplu de menținere continuu: 2,39 N.m
Putere continuă: 500 W
Cuplu de menținere maxim: 7,16 N.m
Putere nominală de ieșire: 500 W
Cuplu nominal: 2,39 N.m
Viteză nominală: 2000 rpm
Curent maxim Irms: 9,18 A
Curent continuu maxim: 3,24 A
Caracteristici mecanice
Capătul arborelui: Blocabil
Diametru arbore: 22 mm
Lungime arbore: 45 mm
Lățime blocaj: 8 mm
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Încorporată
Cuplu de reținere: 9,6 N.m încorporat
Metodă de montare: Flanșă conform standardului asiatic
Dimensiunea flanșei motorului: 130 mm
Conexiune electrică: Conector MIL Constanta cuplului: 0,83 N.m/A la 20 °C Constanta forței contraelectromotoare: 50 V/krpm la 20 °C Număr de poli ai motorului: 5,0 Inerție rotor: 6,91 kg.cm² Rezistență stator: 0,62 Ohm la 20 °C Inductanță stator: 7,14 mH la 20 °C Constantă de timp electrică stator: 11,94 ms la 20 °C
Forță radială maximă Fr: 670 N la 2000 rpm
Forță axială maximă Fa: 200 N Putere de acționare a frânei: 19,7 W Tip de răcire: Convecție naturală Lungime: 183 mm (cu frână) Caracteristici fizice Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatură ambiantă de funcționare: 0...40 °C
Dimensiuni
Lungime (fără frână): 147 mm / 5,79 in.
Lungime (cu frână): 183 mm / 7,2 in.
Dimensiune Z: 94,5 mm / 3,72 in.
