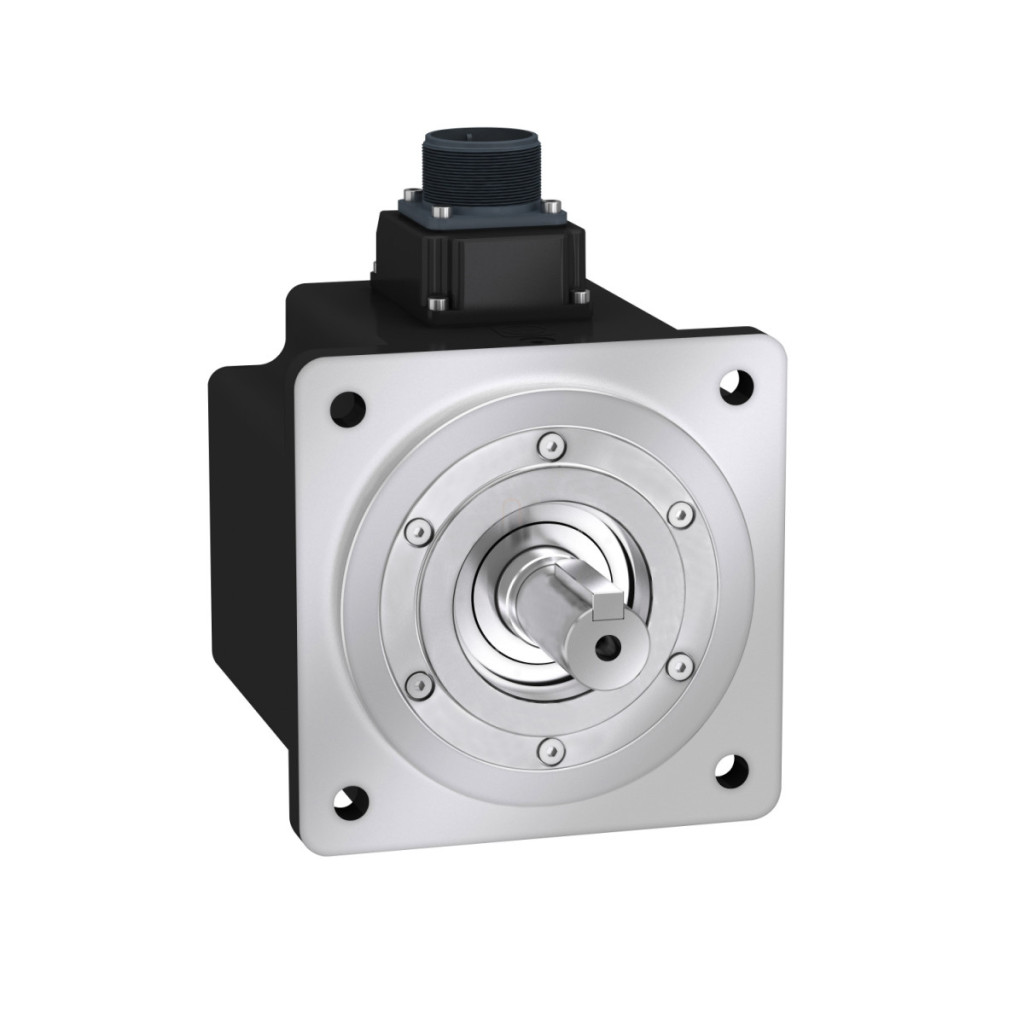

Servomotorul Schneider Electric Lexium 28 BCH2MM0811CA6C este o componentă fiabilă pentru automatizarea industrială profesională. Acest motor cu inerție medie de 130 mm a fost optimizat special pentru servomotoarele Lexium 28, asigurând compatibilitate perfectă și performanță maximă. Cu o putere nominală de 850 W, un cuplu continuu de 5,39 Nm și un cuplu maxim de 13,8 Nm, modelul BCH2MM0811CA6C este alegerea ideală pentru aplicații care necesită un control precis al mișcării. Viteza nominală de 1500 rpm și viteza maximă de 3000 rpm a motorului oferă o gamă largă de viteze, în timp ce encoderul absolut cu o singură rotație de 20 de biți garantează o precizie unghiulară de 0,044°. Aceste caracteristici îl fac deosebit de valoros pentru aplicații în care poziționarea precisă și furnizarea fiabilă a cuplului sunt esențiale, cum ar fi mașinile de ambalat, manipularea materialelor sau mașinile-unelte. Detaliile tehnice demne de remarcat ale motorului includ o inerție a rotorului de 13,5 kg.cm², o rezistență a statorului de 0,34 Ohm și o inductanță a statorului de 4,3 mH. EMF-ul motorului este de 58 V/krpm la 20 °C, iar constanta de cuplu este de 0,96 Nm/A. Motorul are 5 perechi de poli și poate fi răcit prin convecție naturală. Capătul arborelui are un diametru de 22 mm și o lungime de 55 mm, cu un design de blocare și o lățime de blocare de 8 mm. Motorul poate fi montat cu o flanșă conform standardelor asiatice, unde flanșa motorului de 130 mm are 4 găuri cu un diametru de 9,2 mm pe un cerc cu pas de 145 mm. Lungimea totală a motorului este de 187 mm (fără frână), iar conexiunea electrică se realizează cu un conector de tip MIL. Modelul BCH2MM0811CA6C poate fi utilizat atât cu surse de alimentare monofazate, cât și trifazate de 220 V, cu servomotorul compatibil LXM28. Intervalul de temperatură de funcționare al motorului este între -20 °C și +40 °C, iar nivelul de protecție IP este IP54 pentru modurile de montare IM B5 și IM V1 și IP50 pentru modul de montare IM V3. Forța radială maximă este de 670 N la 1500 rpm, iar forța axială maximă este de 200 N. Temperatura punctului fierbinte al motorului este de 135 °C la bobină și de 100 °C la magnet.
Schneider Electric Lexium 28 - BCH2MM0811CA6C - Servomotor BCH2, inerție medie, 800 W, 130 mm, 1000 rpm, pentru 28 de acționări Date tehnice
Caracteristici principale
Tipul produsului: Servomotor
Familia de produse: Lexium 28
Denumire scurtă: BCH2
Dimensiune flanșă motor: 130 mm
Putere continuă: 850 W
Putere nominală: 850 W
Caracteristici de performanță
Cuplu nominal: 5,39 Nm (cu acționare LXM28, 7 A, 220 V, alimentare monofazată sau trifazată)
Cuplu maxim: 13,8 Nm (cu unitate de acționare LXM28, 7 A, 220 V, alimentare monofazată sau trifazată)
Cuplu continuu: 5,39 N·m
Viteza nominală: 1500 rpm
Viteza mecanică maximă: 3000 rpm
Inerție de rotație: 13,5 kg.cm²
Caracteristici electrice
Tensiune de alimentare: 220 V
Rețea de alimentare: Monofazată sau trifazată
Curent continuu de staționare: 5,62 A
Curent constant maxim: 6,29 A
Curent maxim (Irms): 14,96 A (cu unitate de acționare LXM28, 0,85 kW, 220 V)
Cuplu constant: 0,96 N·m/A (la 20 °C)
EMF invers constant: 58 V/rpm (la 20 °C)
Rezistență stator: 0,34 Ohm (la 20 °C)
Inductanța statorului: 4,3 mH (la 20 °C)
Constanta de timp electrică a statorului: 13,24 ms (la 20 °C)
Număr de poli ai motorului: 5,0
Caracteristici mecanice
Design arbore: Blocare
Diametru arbore: 22 mm
Lungime arbore: 55 mm
Lățime blocare: 8 mm
Lungimea motorului: 187 mm (fără frână)
Lungimea motorului: 216 mm (cu frână)
Diametrul colierului de centrare: 110 mm
Adâncimea colierului de centrare: 8 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9,2 mm
Pas orificiu de montare: 145 mm
Distanța flanșă-umăr arbore: 8 mm
Greutate netă: 9,6 kg
Conexiune și feedback
Conexiune electrică: Conector MIL
Tip de feedback: Codificator absolut cu o singură rotație de 20 biți
Eroare de precizie unghiulară: 0,044°
Alte caracteristici
Tip de răcire: Convecție naturală
Frână de reținere: Niciuna
Metodă de montare: Flanșă conform standardului asiatic
Protecție IP: IP54 (metodă de montare IM B5, IM V1), IP50 (metodă de montare IM V3)
Temperatura ambiantă de funcționare: -20...+40 °C Forță radială maximă (Fr): 670 N (la 1500 rpm) Forță axială maximă (Fa): 200 N
