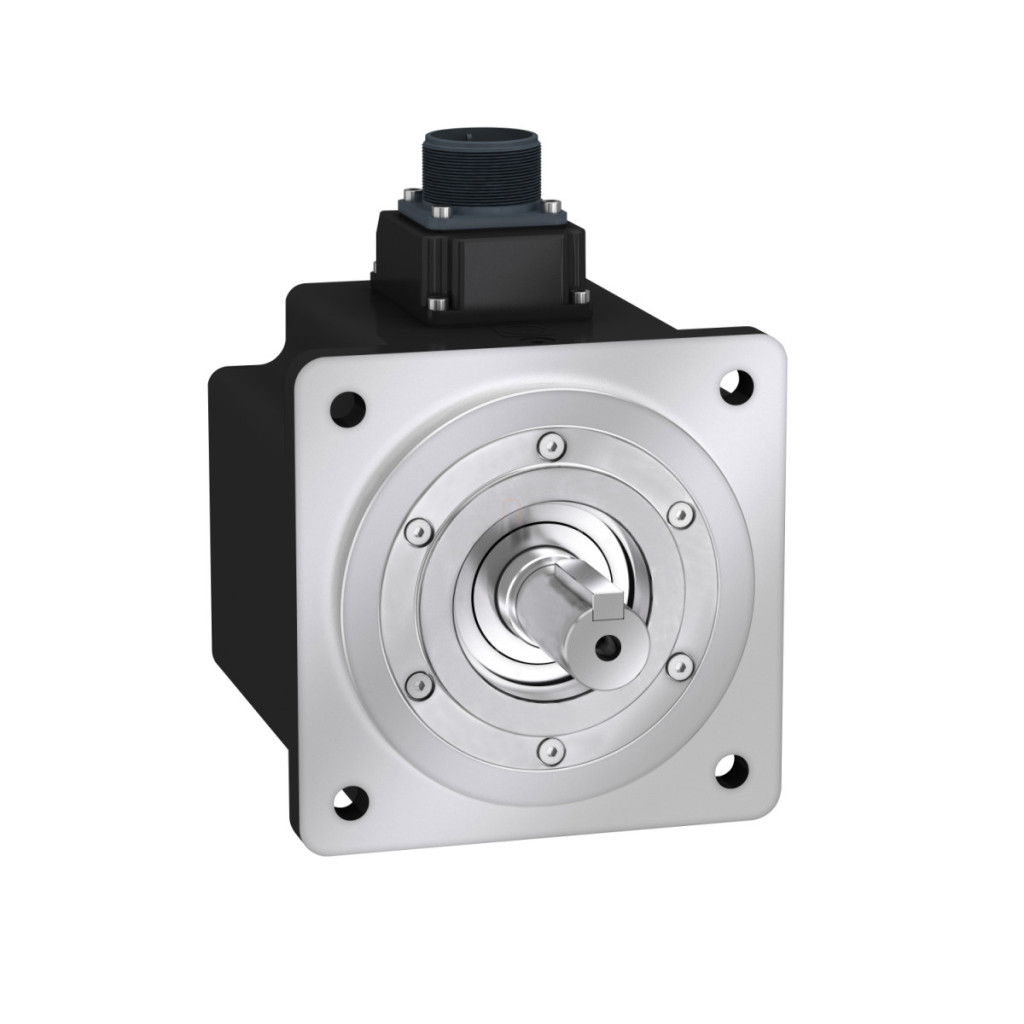

Servomotorul Schneider Electric Lexium 28 - BCH2MM0813CA6C este un sistem de acționare profesional, de înaltă performanță, conceput special pentru aplicații de automatizare și control de precizie. Acest servomotor cu inerție medie oferă o precizie și o fiabilitate remarcabile pentru procesele de automatizare industrială în care poziționarea precisă și funcționarea stabilă sunt esențiale. Modelul BCH2MM0813CA6C face parte din familia de produse Lexium 28 și are o putere nominală de 850 W, ceea ce îl face o alegere excelentă pentru aplicații cu sarcină medie. Motorul oferă un cuplu continuu de 5,39 Nm, în timp ce cuplul său maxim ajunge la 13,8 Nm, permițând performanțe dinamice excelente. Servomotorul are o viteză nominală de 1500 rpm și o viteză mecanică maximă de 3000 rpm, ceea ce îl face potrivit pentru o gamă largă de viteze. Motorul BCH2 are o flanșă de 130 mm în conformitate cu standardele asiatice, oferind opțiuni de montare standard pentru diverse medii industriale. Specificațiile tehnice ale motorului sunt extrem de impresionante: are un codificator absolut cu o singură rotație de 20 de biți, care asigură o poziționare precisă cu o eroare unghiulară de 0,044°. Cuplul de inerție al rotorului este de 13,5 kg·cm², ceea ce creează un echilibru ideal între răspuns rapid și funcționare stabilă. Etanșarea cu ulei și arborele cu cheie oferă avantaje suplimentare pentru o funcționare fiabilă. Arborele are un diametru de 19 mm, o lungime de 48 mm și o lățime de blocare de 6 mm. Motorul funcționează cu răcire prin convecție naturală, are o lungime de 187 mm (versiunea fără frână) și o greutate netă de 9,6 kg. Caracteristicile electrice demne de menționat includ o constantă de cuplu de 0,96 N·m/A și o constantă de forță contraelectromotoare de 58 V/krpm la 20 °C. Rezistența statorului este de 0,34 Ohm, inductanța este de 4,3 mH, iar constanta de timp electrică este de 13,24 ms la 20 °C. Servomotorul BCH2MM0813CA6C este compatibil cu servomotoarele LXM26D și LXM28, atât monofazate, cât și trifazate, cu o sursă de alimentare de 220 V și o putere de 0,85 kW. Gradul său de protecție IP este IP50 (în poziția de montare IM V3) sau IP65 (în poziția de montare IM B5, IM V1), ceea ce oferă opțiuni flexibile de instalare în diferite condiții de mediu. Motorul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +40 °C, fiind astfel potrivit pentru utilizare într-un interval larg de temperaturi. Graficul caracteristicilor de viteză-cuplu arată clar că motorul oferă un cuplu constant până la 2500 rpm, după care cuplul scade treptat până la viteza maximă. Această caracteristică este deosebit de utilă în aplicații în care este necesară o viteză variabilă, dar un control precis al cuplului.
Schneider Electric Lexium 28 - BCH2MM0813CA6C - Servomotor BCH2, inerție medie, 800 W, 130 mm, 1000 rpm, 28 date tehnice ale acționării
Caracteristici generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau componentului: Servomotor
Date de performanță
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V
Număr de faze de alimentare: Monofazat sau trifazat
Curent continuu fără sarcină: 5,62 A
Cuplu continuu fără sarcină: 5,39 N.m (cu unități de acționare LXM26D și LXM28)
Putere continuă: 850 W
Cuplu maxim fără sarcină: 13,8 N.m
Putere nominală de ieșire: 850 W
Cuplu nominal: 5,39 N.m
Viteză nominală: 1500 rpm
Curent maxim Irms: 14,96 A (cu unitate LXM28)
Curent continuu maxim: 6,29 A
Caracteristici mecanice
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiunea flanșei motorului: 130 mm
Conexiune electrică: Conector MIL
Capătul arborelui: Tip cu blocare
Diametrul arborelui: 19 mm
Lungimea arborelui: 48 mm
Lățimea de blocare: 6 mm
Caracteristici electrice
Constanta cuplului: 0,96 N.m/A la 20 °C
Constanta forței contraelectromotoare: 58 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 13,5 kg.cm²
Rezistență stator: 0,34 Ohm la 20 °C
Inductanță stator: 4,3 mH la 20 °C
Constantă de timp electrică a statorului: 13,24 ms la 20 °C
Capacitate de încărcare mecanică
Forță radială maximă Fr: 670 N la 1500 rpm
Forță axială maximă Fa: 200 N
Caracteristici fizice
Tip de răcire: Convecție naturală
Lungime: 187 mm (fără frână)
Număr de brațe motor: 4
Diametru colier de centrare: 110 mm
Adâncime colier de centrare: 8 mm
Număr de orificii de montare: 4
Diametru găuri de montare: 9,2 mm
Diametru circular găuri de montare: 145 mm
Condiții de mediu
Grad de protecție IP: IP50 IM V3 în poziție de montare, IP65 în pozițiile de montare IM B5 și IM V1
Temperatura ambiantă de funcționare: -20...40 °C
Eroare de precizie (unghi): 0,044°
