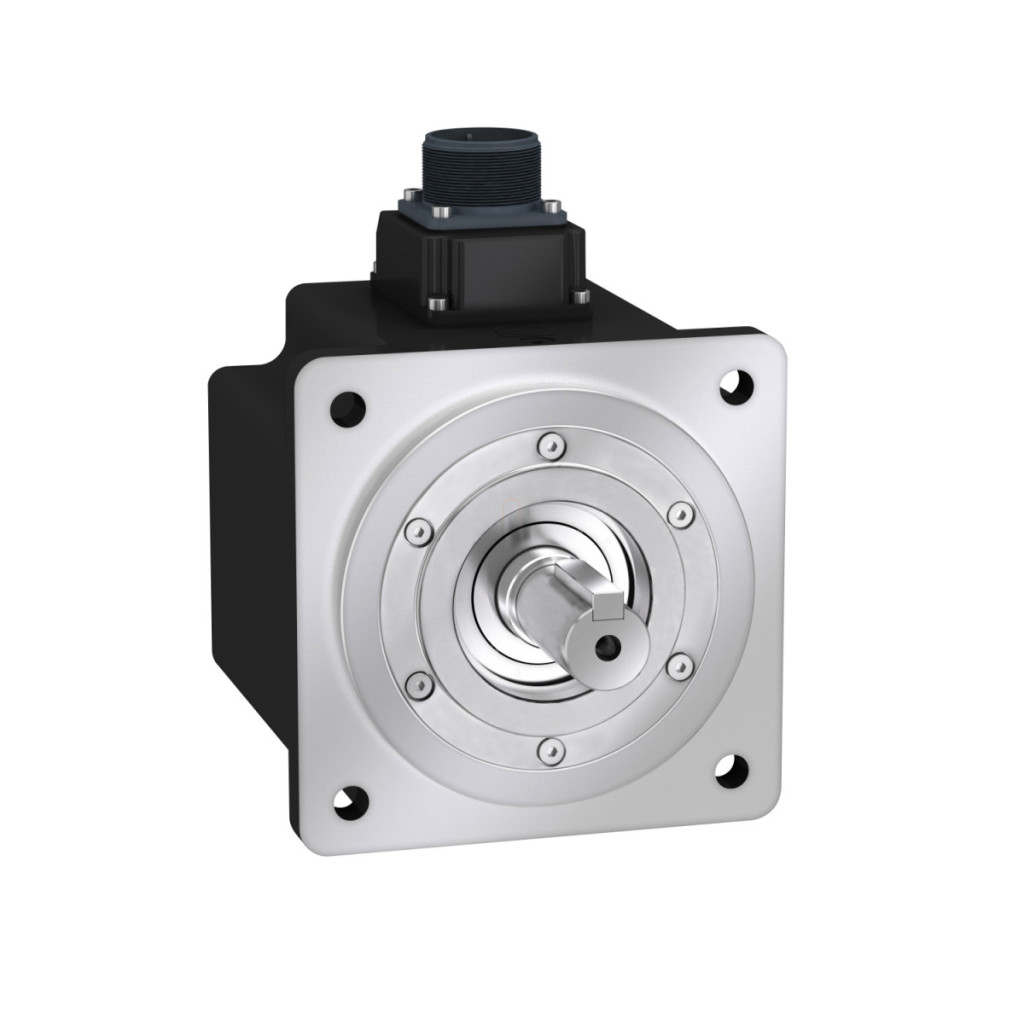

Servomotorul BCH2MM0913CA6C din familia Lexium 28 de la Schneider Electric este soluția ideală pentru sarcini de automatizare industrială care necesită mișcări de precizie. Acest motor de 900 W este ideal pentru aplicații care necesită poziționare precisă, cuplu lin și performanță fiabilă. Principalele caracteristici ale modelului BCH2MM0913CA6C includ o dimensiune a motorului de 130 mm și o inerție a rotorului de 9,7 kg.cm², ceea ce plasează motorul în categoria de inerție medie. Servomotorul are un inel de etanșare și blocare pentru ulei și este echipat cu o conexiune dreaptă. Are valori remarcabile ale cuplului: are un cuplu nominal de 8,59 N.m și un cuplu maxim de 25,77 N.m, ceea ce permite o utilizare versatilă în diverse condiții de încărcare. Motorul funcționează la o viteză nominală de 1000 rpm și poate atinge o viteză mecanică maximă de 3000 rpm. Servomotorul BCH2MM0913CA6C este proiectat special pentru a funcționa cu servomotoarele din seria Lexium 28. Motorul este compatibil atât cu servomotoarele LXM28..., cât și cu cele LXM26D, cu alimentare monofazată sau trifazată de 220 V. În ceea ce privește caracteristicile electrice, are o constantă de cuplu de 1,52 N.m/A, o constantă EMF inversă de 92 V/krpm, o rezistență a statorului de 1,19 Ohm și o inductanță de 14,9 mH. Motorul are 5 poli, iar sistemul său de feedback este un codificator absolut de 20 de biți, cu o singură rotație, care permite o poziționare extrem de precisă, cu o eroare de 0,044°. Conexiunea electrică se realizează printr-un conector MIL. Designul mecanic al motorului are o flanșă conform standardelor asiatice, cu un diametru al flanșei de 130 mm. Arborele are un diametru de 22 mm, o lungime de 55 mm și o lățime a cheii de 8 mm. Colierul de centrare are un diametru de 110 mm și o adâncime de 8 mm. Motorul are 4 orificii de montare cu un diametru de 9,2 mm, dispuse în cerc cu un diametru de 145 mm. Motorul are un grad de protecție IP50 IM V3 sau IP65 IM B5, IM V1, oferind o protecție adecvată într-o varietate de condiții de mediu. Intervalul de temperatură de funcționare este între -20 °C și 40 °C, cu răcire prin convecție naturală. Servomotorul BCH2MM0913CA6C are o lungime de 163 mm și o greutate de 7,6 kg, oferind un design compact și robust pentru aplicații industriale.
Schneider Electric Lexium 28 - BCH2MM0913CA6C - Servomotor BCH2, inerție medie, 900 W, 130 mm, 1000 rpm, 28 date tehnice ale acționării
Informații generale
Compatibilitate cu familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau componentului: Servomotor
Date de performanță
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V
Număr de faze: Monofazat sau trifazat
Curent continuu stator: 5,64 A
Cuplu continuu: 8,59 N.m
Putere continuă: 900 W
Cuplu maxim: 25,77 N.m
Putere nominală de ieșire: 900 W
Cuplu nominal: 8,59 N.m
Viteză nominală: 1000 rpm
Curent maxim (Irms): 19,81 A Curent continuu maxim: 6,15 A Date mecanice Capătul arborelui: Blocabil Diametru arbore: 22 mm Lungime arbore: 55 mm Lățime blocare: 8 mm Tip feedback: codificator absolut cu o singură rotație de 20 biți Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 130 mm
Caracteristici electrice
Conexiune electrică: Conector MIL
Cuplu constant: 1,52 N.m/A la 20 °C
Forță contraelectromotoare constantă: 92 V/krpm la 20 °C
Număr de poli ai motorului: 5,0 Inerție rotor: 9,7 kg.cm² Rezistență stator: 1,19 Ohm la 20 °C
Inductanță stator: 14,9 mH la 20 °C
Constantă de timp electrică stator: 12,52 ms la 20 °C
Forță radială maximă Fr: 670 N la 1000 rpm
Forță axială maximă Fa: 200 N
Caracteristici de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatură ambiantă de funcționare: -20...40 °C
Caracteristici fizice
Lungime: 163 mm
Număr de unități motor: 2
Diametru colier de centrare: 110 mm
Adâncime colier de centrare: 8 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 9,2 mm Diametrul cercului orificiilor de montare: 145 mm Distanța marginii umărului arborelui: 8 mm Greutate netă: 7,6 kg
