Servomotorul Schneider Electric BCH2MM0913CF6C este proiectat pentru familia de acționări Lexium 28, în special pentru aplicații de automatizare industrială. Acest motor, cu o putere nominală de 900 W și o dimensiune a flanșei de 130 mm, este alegerea ideală pentru aplicații care necesită poziționare precisă și caracteristici dinamice excelente. Codul produsului BCH2 se referă la seria de servomotoare cu inerție medie, care are o valoare a inerției rotorului de 10 kg.cm². În ciuda designului său compact, motorul oferă performanțe ridicate, dovadă fiind cuplul nominal de 8,59 Nm și cuplul maxim de 25,77 Nm. Motorul are o viteză mecanică maximă de 3000 rpm și o viteză nominală de 1000 rpm, ceea ce îl face potrivit pentru utilizare într-o gamă largă de viteze. O caracteristică unică a motorului este garnitura de ulei încorporată, care sporește fiabilitatea chiar și în medii industriale dure. Modelul BCH2MM0913CF6C poate fi utilizat atât cu surse de alimentare monofazate, cât și trifazate, cu o tensiune nominală de alimentare de 220 V. Controlabilitatea excelentă a motorului este asigurată de un codificator absolut cu o singură rotație de 20 de biți, care permite o precizie a erorii unghiulare de 0,044°. Frâna electromecanică integrată în motor oferă un cuplu de frânare de 9,6 Nm, care menține poziția în timpul opririi și îndeplinește, de asemenea, o funcție de siguranță. Motorul are un conector drept de tip MIL, care asigură o conexiune fiabilă la unitate. BCH2MM0913CF6C se mândrește cu o serie de parametri tehnici care îl fac remarcabil în categoria sa. Motorul are o constantă de cuplu de 1,52 N.m/A și o constantă EMF inversă de 92 V/krpm măsurată la 20 °C. Motorul are 5 poli, o rezistență a statorului de 1,19 Ohm, o inductanță de 14,9 mH și o constantă de timp electrică de 12,52 ms la 20 °C. Designul flanșei este conform standardelor asiatice, cu o dimensiune a flanșei motorului de 130 mm, un colier de centrare de 110 mm și 4 orificii de fixare de 9,2 mm. Motorul are o sarcină radială maximă de 670 N la 1000 rpm și o sarcină axială de 200 N. Designul arborelui este cu cheie, cu un diametru de 22 mm, o lungime de 55 mm și o lățime a cheii de 8 mm. Gradul de protecție este IP50 IM V3 și IP65 IM B5 și IM V1 în pozițiile de montare. Motorul este răcit prin convecție naturală și are o temperatură ambiantă de funcționare de 0...40 °C.

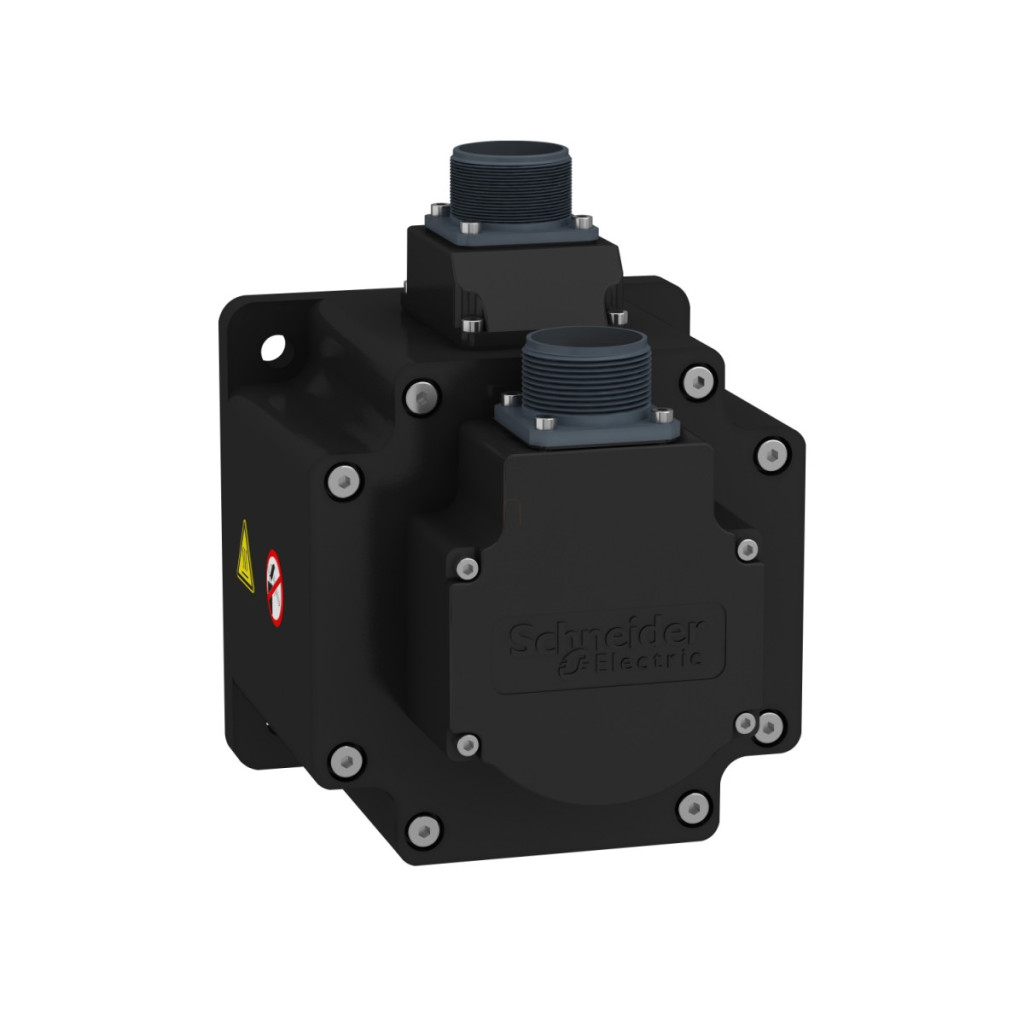

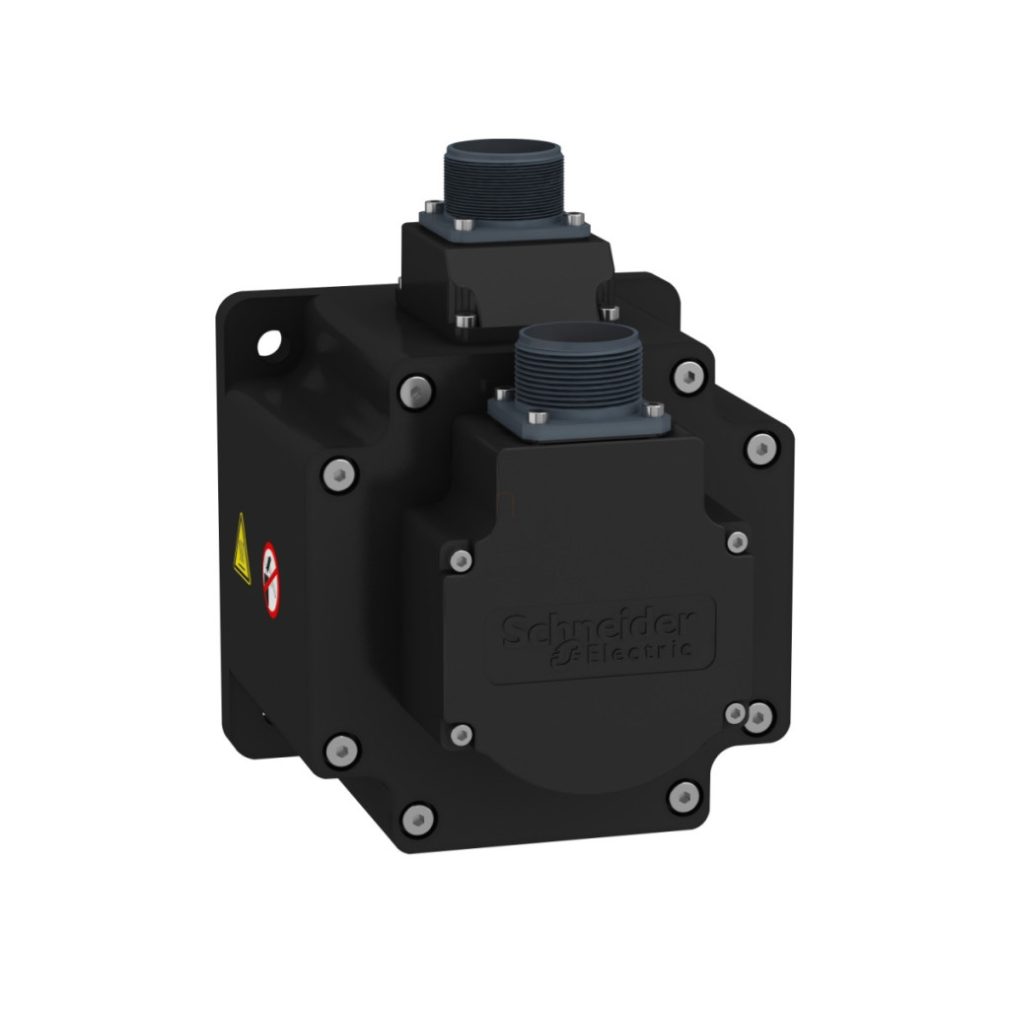

Schneider Electric Lexium 28 - BCH2MM0913CF6C - Servomotor BCH2, inerție medie, 900 W, 130 mm, 1000 rpm, frână, conector MIL, pentru 28 de unități de acționare Date tehnice
Caracteristici principale
Compatibilitate: Lexium 28
Denumirea dispozitivului: BCH2
Tipul produsului: Servomotor
Parametri tehnici
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V
Număr de faze: Monofazat sau trifazat
Curent continuu de staționare: 5,64 A
Cuplu continuu de staționare: 8,59 N·m (7 A pentru LXM26D/LXM28, 220 V, monofazat și trifazat)
Putere continuă: 900 W
Cuplu maxim: 25,77 Nm (7 A pentru LXM26D/LXM28, 220 V, monofazat și trifazat)
Putere nominală de ieșire: 900 W (7 A, 220 V, monofazat și trifazat pentru LXM26D/LXM28) 220 V, monofazat și trifazat)
Cuplu nominal: 8,59 Nm (7 A, 220 V, monofazat și trifazat)
Viteza nominală: 1000 rpm (7 A, 220 V, monofazat și trifazat)
Curent maxim Irms: 19,81 A (0,9 kW pentru LXM28, 220 V)
Curent continuu maxim: 6,15 A
Caracteristici mecanice
Tip de feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Încorporată
Cuplu frână de reținere: 9,6 N·m
Metodă de montare: Flanșă conform standardului asiatic
Dimensiune flanșă motor: 130 mm
Conexiune electrică: Conector MIL
Design capăt arbore: Blocare
Diametru arbore: 22 mm
Lungime arbore: 55 mm
Lățime blocare: 8 mm
Parametri electrici
Cuplu constant: 1,52 N·m/A la 20 °C
EMF invers constant: 92 V/rpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 10 kg.cm²
Rezistență stator: 1,19 Ohm la 20 °C
Inductanță stator: 14,9 mH la 20 °C
Constantă de timp electrică a statorului: 12,52 ms la 20 °C
Limite de sarcină
Forță radială maximă Fr: 670 N la 1000 rpm
Forță axială maximă Fa: 200 N
Proiectare mecanică
Lungime (fără frână): 163 mm
Lungime (cu frână): 198 mm Diametrul colierului de centrare: 110 mm Adâncimea colierului de centrare: 8 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 9,2 mm Diametrul orificiilor de montare: 145 mm Distanța flanșei axului: 9,2 mm
Diametrul circular al orificiilor de montare: 145 mm
Distanța flanșei arborelui: 8 mm
Condiții de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: 0...40 °C
