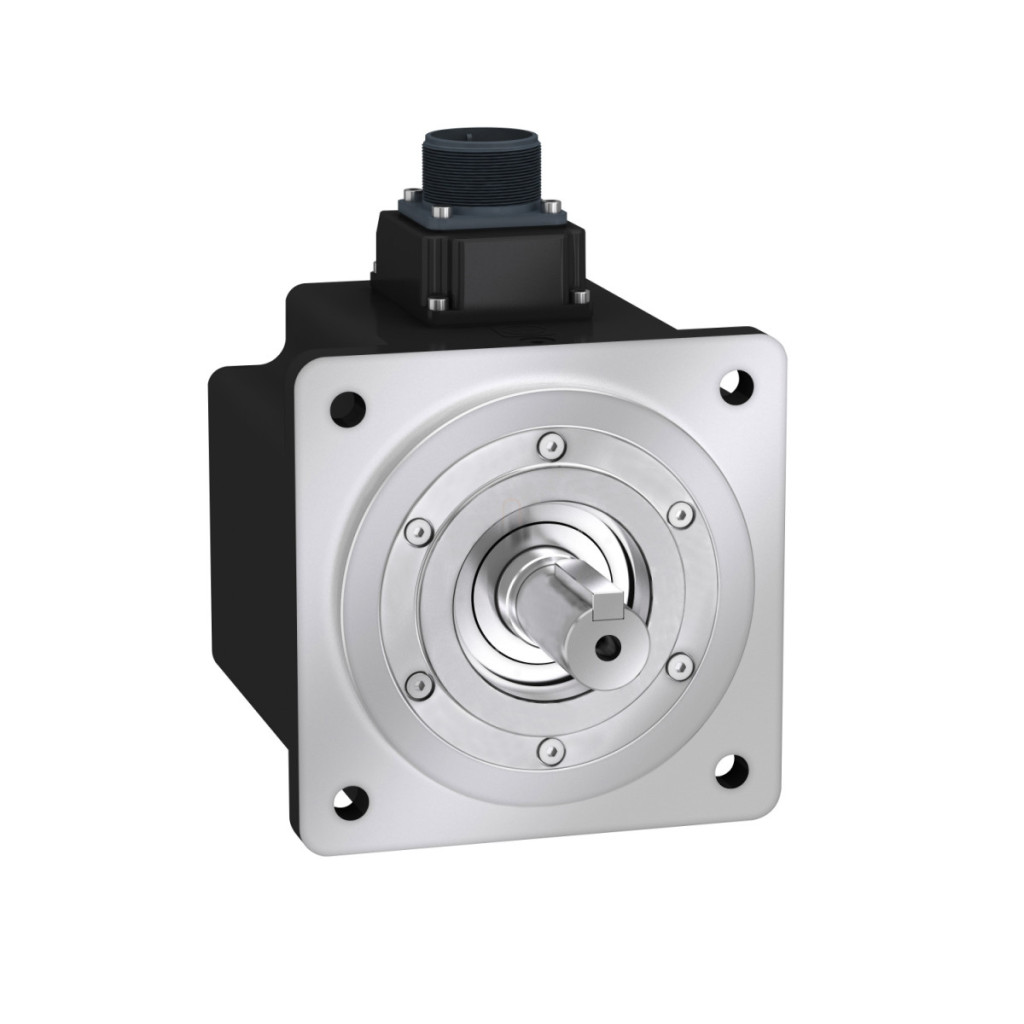

Servomotorul Schneider Electric BCH2MM2020CA6C face parte din seria Lexium 28, care oferă mișcare de înaltă calitate și performanță pentru aplicații industriale. Acest motor cu o putere nominală de 2000 W este alegerea ideală pentru sarcini de automatizare care necesită poziționare precisă, robotică sau orice aplicație în care este necesar un control precis al mișcării. Servomotorul BCH2 este proiectat pentru inerție medie, cu o inerție a rotorului de 13,5 kg·cm², ceea ce asigură o dinamică echilibrată atât în faza de accelerare, cât și în cea de decelerare. Motorul are o viteză nominală de 2000 rpm și o viteză mecanică maximă de 3000 rpm. Oferă valori impresionante ale cuplului: cuplu continuu de 9,55 Nm și cuplu maxim de până la 28,65 Nm. Constanta de cuplu este de 0,96 Nm/A la 20 °C, ceea ce asigură o transmisie eficientă a puterii. Designul mecanic al motorului respectă standardul asiatic de montare cu flanșă, cu o dimensiune a flanșei motorului de 130 mm. Capătul arborelui este neted, cu un diametru de 22 mm și o lungime de 55 mm, oferind opțiuni de conectare versatile pentru diverse aplicații. Motorul are o lungime de 187 mm (versiunea fără frână) și cântărește 9,7 kg. Pentru montare, motorul poate fi instalat prin 4 orificii cu un diametru de 9,2 mm, care sunt situate pe un cerc cu un diametru de 145 mm. Colierul de centrare are un diametru de 110 mm și o adâncime de 8 mm, ceea ce permite o aliniere precisă. În ceea ce privește caracteristicile electrice, BCH2MM2020CA6C este un motor trifazat care funcționează la o tensiune nominală de alimentare de 220 V. Curentul nominal continuu este de 9,95 A, iar curentul continuu maxim este de 11,25 A. Motorul are un codificator absolut cu o singură rotație de 20 de biți pentru o poziționare precisă. Rezistența statorului este de 0,34 Ohm, inductanța este de 4,3 mH (ambele măsurate la 20 °C), iar constanta de timp electrică a statorului este de 13,24 ms. Constanta EMF inversă a motorului este de 58 V/krpm. Servomotorul BCH2MM2020CA6C este complet compatibil cu servomotoarele Lexium 28 (LXM28...) într-o configurație trifazată de 2 kW, 220 V. Conexiunea electrică se realizează printr-un conector de tip MIL. Motorul este răcit prin convecție naturală, ceea ce asigură o funcționare fiabilă într-un interval de temperatură ambiantă de la -20 °C la +40 °C. Motorul are un grad de protecție IP54 (în pozițiile de montare IM B5 și IM V1) și IP50 (în poziția de montare IM V3), care oferă o protecție adecvată împotriva prafului și umezelii în majoritatea mediilor industriale.
BCH2MM2020CA6C Date tehnice
Date generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Caracteristici de performanță
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V
Număr de faze de alimentare: Trifazat
Curent continuu de staționare: 9,95 A
Cuplu continuu de staționare: 9,55 N.m (12 A, 220 V, trifazat pentru LXM28)
Putere continuă: 2000 W
Cuplu maxim: 28,65 N.m (12 A, 220 V, trifazat)
Putere nominală de ieșire: 2000 W (12 A, 220 V, trifazat pentru LXM28...)
Cuplu nominal: 9,55 N.m (12 A, 220 V, trifazat)
Viteză nominală: 2000 rpm (pentru LXM28... 12 A, 220 V, trifazat)
Curent maxim Irms: 32,85 A (pentru LXM28... 2 kW, 220 V)
Curent continuu maxim: 11,25 A
Caracteristici fizice
Capătul arborelui: Ax neted
Diametru ax: 22 mm
Lungime ax: 55 mm
Tip feedback: Codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 130 mm
Conexiune electrică: Conector MIL
Caracteristici tehnice
Constanta de cuplu: 0,96 N.m/A la 20 °C
Constanta EMF inversă: 58 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 13,5 kg.cm²
Rezistență stator: 0,34 Ohm la 20 °C
Inductanța statorului: 4,3 mH la 20 °C
Constantă de timp electrică a statorului: 13,24 ms la 20 °C
Caracteristici mecanice
Forță radială maximă Fr: 670 N la 2000 rpm
Forță axială maximă Fa: 200 N
Tip de răcire: Convecție naturală
Lungime:187 mm Număr de bobine ale motorului: 4 Diametru colier de centrare: 110 mm Adâncime colier de centrare: 8 mm Număr de orificii de fixare: 4 Diametru orificii de fixare: 9,2 mm Diametru circumferențial orificii de fixare: 100 mm 4
Diametrul orificiilor de montare: 9,2 mm
Diametrul circular al orificiilor de montare: 145 mm
Distanța dintre flanșa axului și jantă: 8 mm
Greutate netă: 9,7 kg
Condiții de mediu
Grad de protecție IP: IP54 pentru IM B5, IM V1
IP50 pentru IM V3
Temperatura aerului ambiant în timpul funcționării: -20...40 °C
