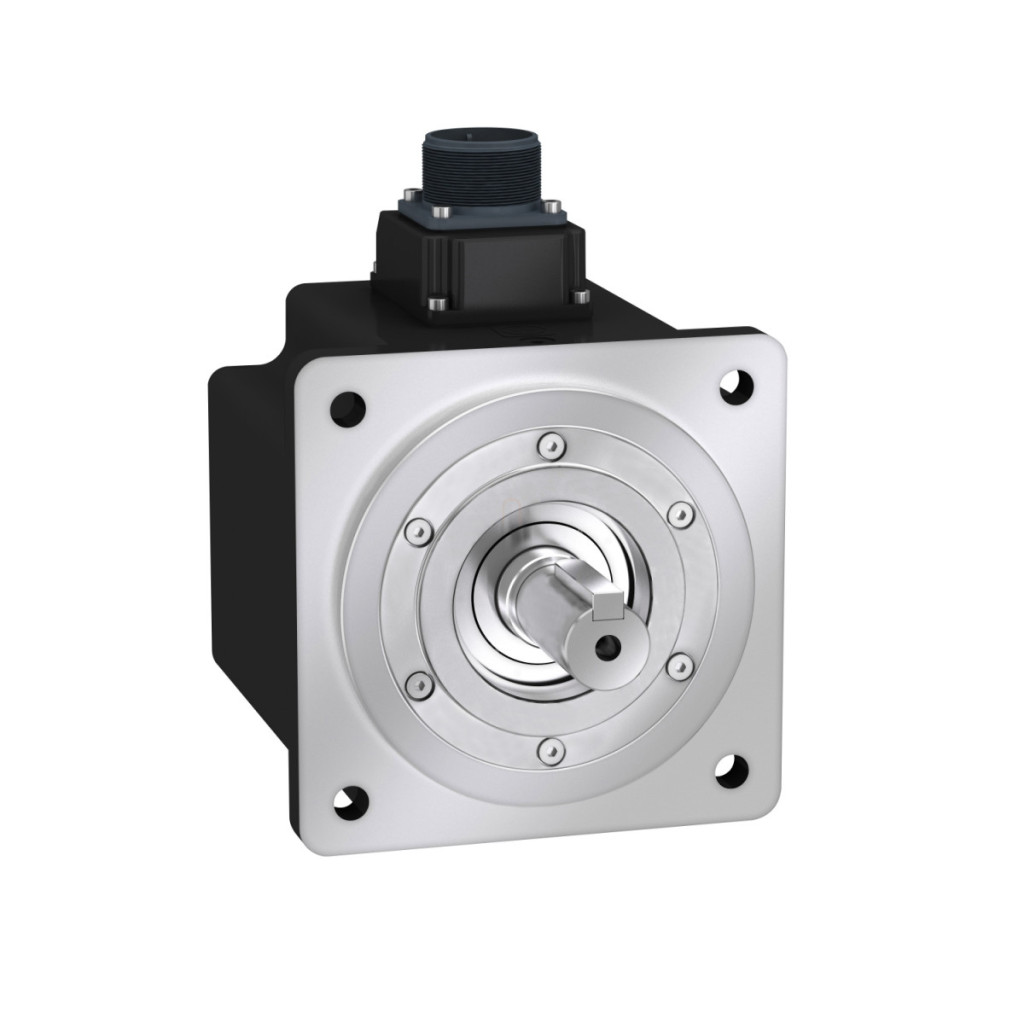

Schneider Electric Lexium 28 - BCH2MM2023CA6C - Date tehnice servomotor BCH2
Caracteristici cheie
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului: Servomotor
Caracteristici de performanță
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V
Număr de faze: Trifazat
Curent continuu la blocare: 9,95 A
Cuplu continuu la blocare: 9,55 N.m
Putere continuă: 2000 W
Cuplu staționar maxim: 28,65 N.m
Putere nominală de ieșire: 2000 W
Cuplu nominal:9,55 N.m
Viteza nominală: 2000 rpm
Curent maxim Irms: 32,85 A (la 2 kW, 220 V)
Curent continuu maxim: 11,25 A
Caracteristici mecanice
Capătul arborelui: Tip cu blocare
Diametrul arborelui: 22 mm
Lungime arbore: 55 mm
Lățime blocare: 8 mm
Tip feedback: Codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Metodă de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 130 mm
Conexiune electrică: Conector MIL
Parametri electrici
Cuplu constant: 0,96 N.m/A la 20 °C
EMF invers constant: 58 V/rpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 13,5 kg.cm²
Rezistență stator: 0,34 Ohm la 20 °C
Inductanța statorului: 4,3 mH la 20 °C
Constantă de timp electrică a statorului: 13,24 ms la 20 °C
Capacitate de încărcare mecanică
Forță radială maximă Fr: 670 N la 2000 rpm
Forță axială maximă Fa: 200 N
Caracteristici fizice
Tip de răcire: Convecție naturală
Lungime: 187 mm (fără frână), 216 mm (cu frână)
Număr de straturi ale motorului: 4
Diametru colier de centrare: 110 mm
Adâncime colier de centrare: 8 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9,2 mm
Diametru cerc orificii de montare: 145 mm
Distanță între umăr și flanșă: 8 mm
Greutate netă: 9,7 kg
Parametri de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă în timpul funcționării: -20...40 °C
