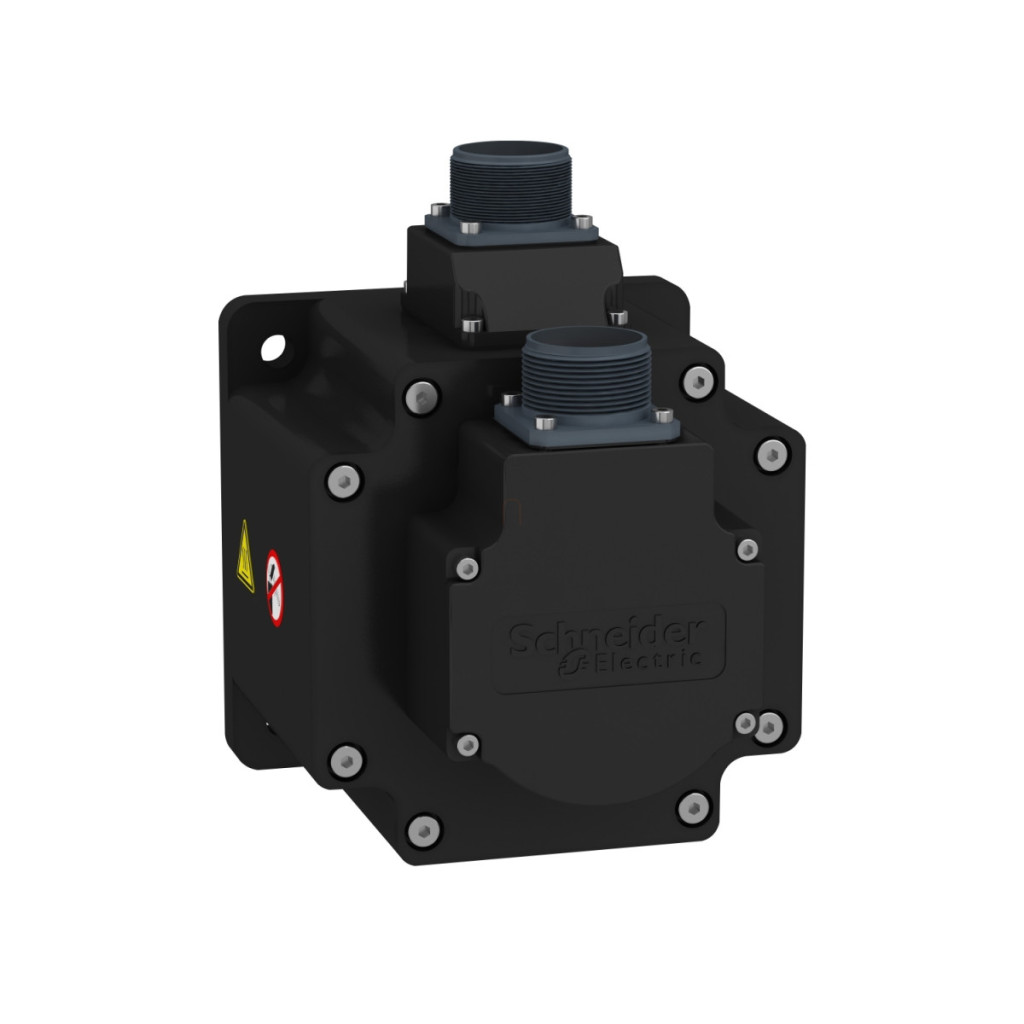

Servomotorul BCH2MM2023CF6C din gama de produse Lexium 28 de la Schneider Electric este o unitate de acționare de înaltă performanță cu caracteristici de inerție medie, perfect adaptată cerințelor automatizării industriale și controlului precis al mișcării. Acest motor cu putere nominală de 2000 W este fabricat într-un design cu flanșă de 130 mm și este proiectat special pentru compatibilitate cu servomotoarele Lexium 28 și LXM26D. Motorul BCH2MM2023CF6C oferă o precizie și o fiabilitate remarcabile datorită codificatorului absolut cu o singură rotație de 20 de biți, care funcționează cu o eroare unghiulară de doar 0,044°. Motorul are un cuplu nominal de 9,55 Nm și un cuplu maxim de 28,65 Nm, ceea ce asigură o dinamică excelentă chiar și în condiții de sarcină variabilă. Cu o viteză nominală de 2000 rpm, motorul are o viteză mecanică maximă de 3000 rpm, ceea ce permite o utilizare versatilă în diverse aplicații industriale. Motorul funcționează la o tensiune de alimentare trifazată de 220 V, cu un curent continuu de 9,95 A și un curent maxim de 32,85 A. BCH2MM2023CF6C are o serie de caracteristici mecanice care facilitează instalarea și funcționarea sa. Motorul este fabricat cu un capăt de arbore blocat, cu un diametru al arborelui de 22 mm și o lungime a arborelui de 55 mm. Blocarea cu lățimea de 8 mm asigură o transmisie adecvată a cuplului. Frâna de reținere încorporată oferă un cuplu de reținere de 9,6 Nm, ceea ce garantează menținerea fiabilă a poziției chiar și în aplicații critice. Designul flanșei standard asiatice are o dimensiune a flanșei de 130 mm și orificii de montare cu un diametru de 145 mm și o dimensiune a orificiului de 9,2 mm. Motorul este conectat electric printr-un conector MIL, asigurând o conexiune stabilă și fiabilă. Parametrii tehnici remarcabili ai motorului includ o inerție a rotorului de 14,1 kg·cm², o constantă de cuplu de 0,96 Nm/A și o forță electromotoare inversă de 58 V/krpm. Rezistența statorului este de 0,34 Ohm, iar inductanța este de 4,3 mH (măsurată la 20 °C), rezultând o constantă de timp electrică de 13,24 ms. Motorul are răcire prin convecție naturală și protecție IP65 în pozițiile de montare IM B5 și IM V1, precum și protecție IP50 în poziția de montare IM V3. Forța radială maximă admisibilă este de 670 N la 2000 rpm, în timp ce forța axială maximă este de 200 N. Caracteristicile de putere/cuplu ale servomotorului BCH2MM2023CF6C sunt constante pe o gamă largă de viteze și oferă performanțe optime cu unitățile de acționare din seria LXM28AU20.
Schneider Electric Lexium 28 - BCH2MM2023CF6C - Servomotor BCH2, inerție medie, 2000 W, 130 mm, 2000 rpm, frână, conector MIL, pentru 28 de acționări Date tehnice
Date generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Caracteristici de performanță
Putere nominală de ieșire: 2000 W
Viteză nominală: 2000 rpm
Viteza mecanică maximă: 3000 rpm
Cuplu continuu: 9,55 N.m
Cuplu nominal: 9,55 N.m
Cuplu maxim: 28,65 N.m
Putere continuă: 2000 W
Caracteristici electrice
Tensiune nominală de alimentare: 220 V
Număr de faze de rețea: trifazic
Curent continuu în stare staționară: 9,95 A
Curent maxim Irms: 32,85 A la 2 kW, la 220 V
Curent nominal maxim: 11,25 A
Constanta de cuplu: 0,96 N.m/A la 20 °C
Constanta EMF inversă: 58 V/krpm la 20 °C
Rezistența statorului: 0,34 Ohm la 20 °C
Inductanța statorului: 4,3 mH la 20 °C
Constantă de timp electrică a statorului: 13,24 ms la 20 °C
Caracteristici mecanice
Dimensiunea jantei motorului: 130 mm
Capătul arborelui: Blocat
Diametru arbore: 22 mm
Lungime arbore: 55 mm
Lățime blocaj: 8 mm
Inerție parte rotativă: 14,1 kg.cm²
Tip de montare: jantă standard asiatică
Diametru colier de centrare: 110 mm
Adâncime colier de centrare: 8 mm
Număr de orificii de montare: 4
Diametru orificiu de fixare: 9,2 mm
Diametru pas orificiu de fixare: 145 mm
Distanță flanșă-umăr ax: 8 mm
Lungime: 216 mm
Feedback și frână
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Eroare de poziție unghiulară: 0,044°
Frână de reținere: Încorporată
Cuplu de reținere: 9,6 N.m încorporat
Puterea frânei: 19,7 W
Conexiune electrică
Conexiune electrică: Conector MIL
Capacitate de încărcare
Forță radială maximă Fr: 670 N la 2000 rpm
Forță axială maximă Fa: 200 N
Condiții de mediu
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura ambiantă de funcționare: 0...40 °C
Tip de răcire: Convecție naturală
