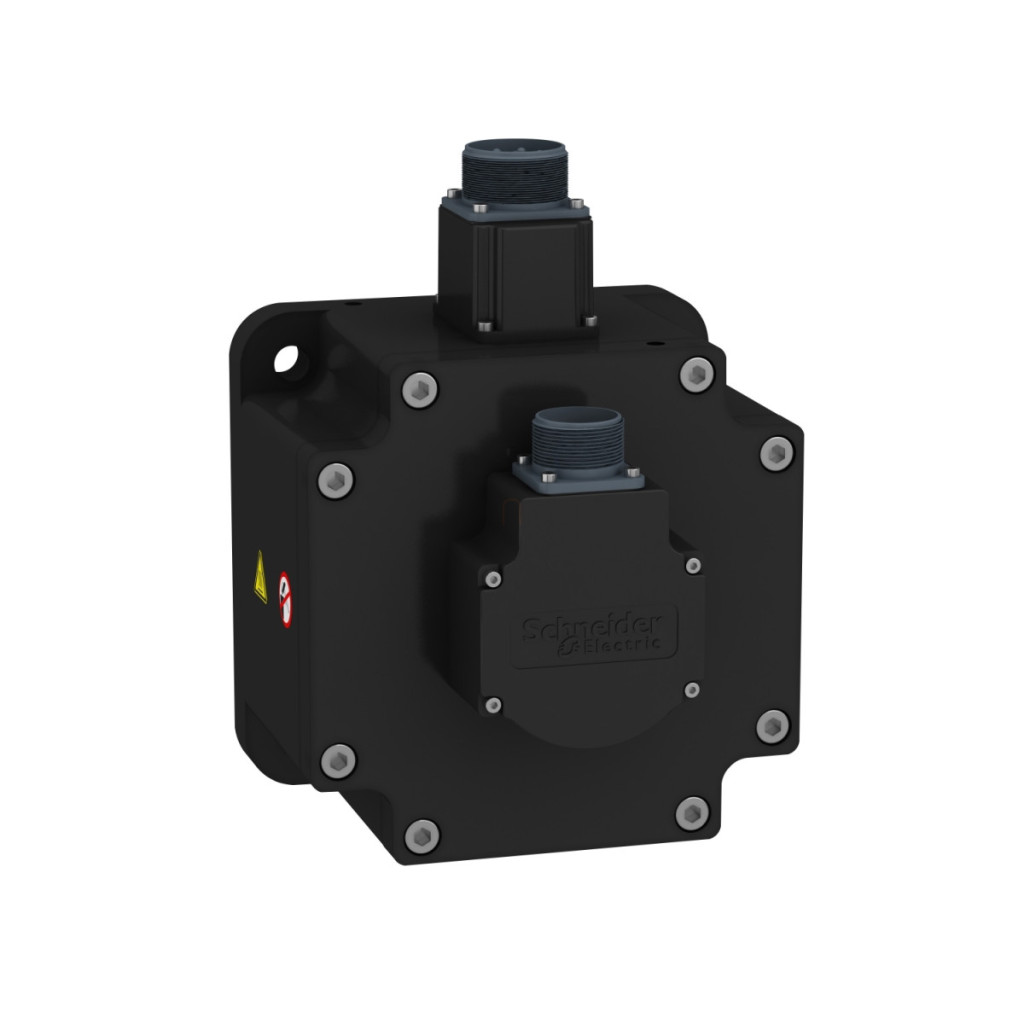

Schneider Electric Lexium 28 - BCH2MR2023CF6C - Servomotor BCH2, inerție medie, 2000 W, 180 mm, 2000 rpm, frână, conector MIL, pentru 28 de unități de acționare

Lățime: 290 mm

Lungime: 585 mm

Înălțime: 245 mm

Comandă specială

Schneider Electric Lexium 28 - BCH2MR2023CF6C - Servomotor BCH2, inerție medie, 2000 W, 180 mm, 2000 rpm, frână, conector MIL, pentru 28 de unități de acționare

Name: Schneider Electric Lexium 28 - BCH2MR2023CF6C - Servomotor BCH2, inerție medie, 2000 W, 180 mm, 2000 rpm, frână, conector MIL, pentru 28 de unități de acționare
Brand: Schneider Electric Zrt.
SKU: 3606480734755
Price: 8468.6 RON
Availability: InStock

8 468,60 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 28

Servomotorul Schneider Electric BCH2MR2023CF6C este o unitate de acționare industrială de înaltă performanță din familia de produse Lexium 28, oferind poziționare precisă și caracteristici dinamice remarcabile. Acest model cu putere nominală de 2000 W și inerție medie este alegerea ideală pentru aplicații industriale în care poziționarea precisă și performanța fiabilă sunt esențiale. Servomotorul BCH2MR2023CF6C are o flanșă standard asiatică de 180 mm și este compatibil cu servomotoarele Schneider Electric LXM26D și LXM28. Motorul este echipat cu un garnitură de ulei, cheie, frână și conexiune dreaptă, permițând o utilizare industrială versatilă. Cuplul nominal de 9,55 Nm și cuplul maxim de 28,65 Nm oferă performanțe impresionante, în timp ce o viteză mecanică maximă de 3000 rpm poate fi atinsă la o viteză nominală de 2000 rpm. Motorul are un diametru al arborelui de 35 mm și o lungime a arborelui de 79 mm, precum și o lățime a flanșei de 10 mm, care respectă standardele industriale. Servomotorul BCH2MR2023CF6C are o inerție a rotorului de 27 kg·cm², ceea ce asigură un echilibru optim între performanța dinamică și stabilitate. Conexiunea electrică este asigurată de un conector de tip MIL, care garantează o funcționare fiabilă și sigură. Datele tehnice ale motorului includ o constantă de cuplu de 1,09 Nm/A și o constantă EMF inversă de 66 V/krpm la 20 °C. Sistemul necesită o sursă de alimentare trifazată de 220 V și utilizează un curent de menținere continuu de 8,75 A. Frâna încorporată oferă un cuplu de reținere de 48 Nm, ceea ce ajută la oprirea precisă a motorului și la menținerea poziției sale. Servomotorul are un codificator absolut cu o singură rotație de 20 de biți, care permite o poziționare extrem de precisă. Rezistența statorului motorului este de 0,572 Ohm, inductanța statorului este de 6,1 mH, iar constanta de timp electrică a statorului este de 15,49 ms la 20 °C. Lungimea totală a motorului răcit natural prin convecție este de 203 mm cu frână și 169 mm fără frână. Are protecție IP50 IM V3 și IP65 IM B5, IM V1, astfel încât poate fi utilizat într-o varietate de condiții de mediu. Intervalul de temperatură de funcționare este de 0-40 °C, ceea ce permite o gamă largă de aplicații industriale.

Schneider Electric Lexium 28 - BCH2MR2023CF6C - Servomotor BCH2, inerție medie, 2000 W, 180 mm, 2000 rpm, frână, conector MIL, pentru 28 de unități de acționare Date tehnice

Caracteristici generale

Compatibilitate cu familia de produse: Lexium 28

Denumire scurtă a dispozitivului: BCH2

Tipul produsului sau piesei: Servomotor

Specificații tehnice

Viteza mecanică maximă: 3000 rpm

Tensiune nominală de alimentare: 220 V

Număr de faze de alimentare: Trifazat

Curent de cuplu de menținere continuu: 8,75 A

Cuplu de menținere continuu: 9,55 N.m pentru LXM26D la 12 A, 220 V, trifazat

Cuplu continuu: 9,55 N.m Pentru LXM28 12 A, 220 V, trifazat

Putere continuă: 2000 W

Cuplu maxim: 28,65 N.m pentru LXM26D 12 A, 220 V, trifazat

Cuplu maxim: 28,65 N.m pentru LXM28 12 A, 220 V, trifazat

Putere nominală de ieșire: 2000 W

Cuplu nominal: 9,55 N.m

Viteza nominală: 2000 rpm

Curent maxim Irms: 35,4 A la 2 kW, 220 V

Curent continuu maxim: 9,6 A

Compatibilitate și conectare

Compatibilitate produs: Motor servo LXM26D 2 kW, 220 V, trifazat

Compatibilitate produs: Motor servo LXM28... 2 kW, 220 V, trifazat

Capătul arborelui: Cu cheie

Diametrul arborelui: 35 mm

Lungimea arborelui: 79 mm

Lățimea flanșei: 10 mm

Tip feedback: encoder absolut cu o singură rotație de 20 biți

Frână de reținere: Da

Cuplu de reținere: 48 N.m încorporat

Caracteristici mecanice

Suprafață de montare: Flanșă standard asiatică

Dimensiune flanșă motor: 180 mm

Conexiune electrică: Conector MIL

Constantă de cuplu: 1,09 N.m/A la 20 °C

Constantă de forță contraelectromotoare: 66 V/krpm la 20 °C

Număr de poli ai motorului: 5,0

Inerție de rotație: 27 kg.cm²

Rezistență stator: 0,572 Ohm la 20 °C

Inductanță stator: 6,1 mH la 20 °C

Constantă de timp electrică a statorului: 15,49 ms la 20 °C

Forță radială maximă Fr: 1200 N la 2000 rpm

Forță axială maximă Fa: 497 N

Putere de acționare a frânei: 49,6 W

Tip de răcire: Convecție naturală

Lungime: 203 mm (cu frână)

Lungime: 169 mm (fără frână)

Diametru colier de centrare: 114,3 mm

Adâncime colier de centrare: 4 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 13,5 mm

Distanță între centrele orificiilor de montare: 200 mm

Distanța flanșei arborelui: 4 mm

Condiții de mediu

Grad de protecție IP: IP50 IM V3

Grad de protecție IP: IP65 IM B5, IM V1

Temperatura ambiantă de funcționare: 0...40 °C

Date

Lățime

290 mm

Lungime

585 mm

Înălțime

245 mm

EAN prezentat

3606480734755

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

19,63 kg/bucată

Numar articol

3606480734755
