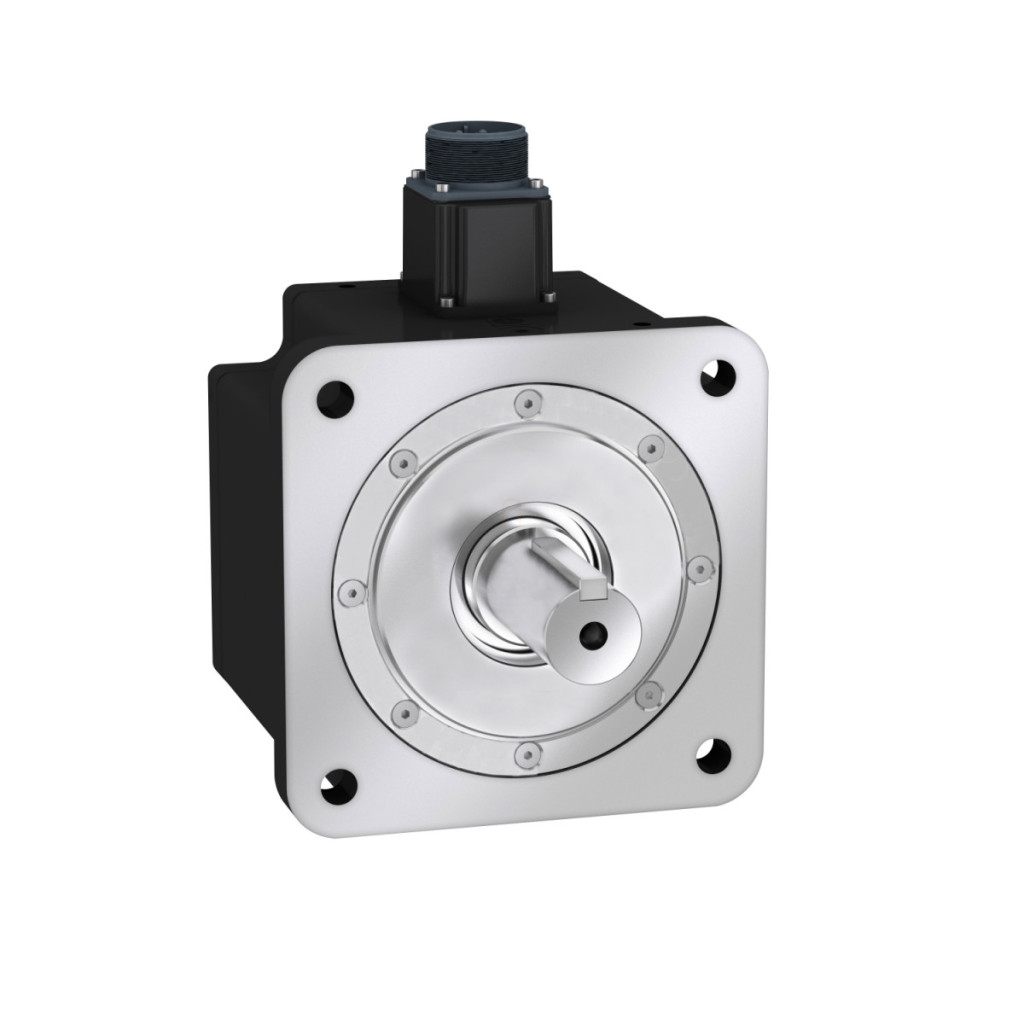

Schneider Electric Lexium 28 - BCH2MR3013CA6C - Servomotor BCH2, inerție medie, 3000 W, 180 mm, 1000 rpm, pentru 28 de acționări

Lățime: 300 mm

Lungime: 566 mm

Înălțime: 253 mm

Comandă specială

Schneider Electric Lexium 28 - BCH2MR3013CA6C - Servomotor BCH2, inerție medie, 3000 W, 180 mm, 1000 rpm, pentru 28 de acționări

Name: Schneider Electric Lexium 28 - BCH2MR3013CA6C - Servomotor BCH2, inerție medie, 3000 W, 180 mm, 1000 rpm, pentru 28 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606480734984
Price: 6997.92 RON
Availability: InStock

6 997,92 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 28

Servomotorul BCH2MR3013CA6C, parte a familiei Lexium 28 de la Schneider Electric, este un motor de 3000 W de înaltă performanță, conceput special pentru aplicații de automatizare industrială. Acest motor aparține seriei BCH2 de servomotoare, cu o inerție a rotorului de 53,56 kg.cm², ceea ce îl face ideal pentru aplicații care necesită un motor cu inerție medie și putere mare. Produsul are o flanșă de motor de 180 mm, ceea ce îl face potrivit pentru utilizarea într-o varietate de medii industriale. Servomotorul BCH2MR3013CA6C funcționează cu o alimentare trifazată de 220 V, cu o viteză mecanică maximă de 3000 rpm și o viteză nominală de 1500 rpm. Motorul are un cuplu continuu de 19,1 N.m și un cuplu maxim de 57,29 N.m, ceea ce asigură performanțe remarcabile. Sistemul are un curent continuu de 16,49 A și un curent maxim de 58,4 A atunci când este utilizat cu servomotorul LXM26D sau LXM28. Motorul este compatibil cu familia de produse Lexium 28 și a fost optimizat special pentru utilizarea cu driverele LXM26D și LXM28. Motorul are un diametru al arborelui de 35 mm, o lungime a arborelui de 79 mm și o dimensiune a canelurii de 10 mm. Designul arborelui cu cheie asigură o transmisie adecvată a puterii, iar garnitura de ulei și conexiunea dreaptă sporesc și mai mult fiabilitatea și aplicabilitatea motorului. Feedback-ul este asigurat de un encoder absolut cu o singură rotație de 20 de biți, care asigură o precizie ridicată de 0,044°. Răcirea prin convecție naturală simplifică proiectarea și întreținerea sistemului. Motorul are protecție IP50 în poziția de montare IM V3 și protecție IP65 în pozițiile de montare IM B5 și IM V1, ceea ce îl face potrivit pentru utilizare într-o varietate de condiții de mediu. Din punct de vedere tehnic, BCH2MR3013CA6C are o serie de caracteristici demne de menționat: 70 V/krpm back-EMF, rezistență statorică de 0,234 Ohm, inductanță statorică de 3,45 mH și constantă de timp electrică statorică de 20,94 ms, toate măsurate la 20 °C. Motorul are 5 perechi de poli, cu o forță radială maximă de 1200 N la 1500 rpm și o forță axială maximă de 497 N. Motorul are o lungime de 202 mm fără frâne și cântărește 18,5 kg. Are o montare cu flanșă conform standardelor asiatice, cu o dimensiune a flanșei de 180 mm și un diametru al colierului de centrare de 114,3 mm, cu o adâncime de 4 mm. Există 4 orificii de montare cu un diametru de 13,5 mm și un diametru al cercului orificiilor de montare de 200 mm. Motorul este conectat electric printr-un conector MIL, ceea ce facilitează instalarea și întreținerea. Intervalul său de temperatură de funcționare este de la -20 °C la 40 °C, ceea ce oferă o gamă largă de aplicații în diferite condiții de mediu.

Date tehnice BCH2MR3013CA6C

Caracteristici principale

Tip produs: Servomotor

Denumire scurtă produs: BCH2

Compatibilitate: Lexium 28

Parametri tehnici

Viteza mecanică maximă: 3000 rpm

Tensiune nominală de alimentare: 220 V

Număr de faze de alimentare: Trifazat

Curent de blocare continuu: 16,49 A

Cuplu de blocare continuu: 19,1 N.m (19,8 A, 220 V, trifazat pentru LXM26D)

Cuplu de blocare continuu: 19,1 N.m (19,8 A, 220 V, trifazic)

Putere continuă: 3000 W

Cuplu maxim de blocare: 57,29 N.m (19,8 A, 220 V, trifazat)

Cuplu maxim la blocare: 57,29 N.m (19,8 A pentru LXM28..., 220 V, trifazat)

Putere nominală de ieșire: 3000 W (19,8 A, 220 V, trifazat pentru LXM26D)

Putere nominală de ieșire: 3000 W (19,8 A, 220 V, trifazat pentru LXM28...) 19,8 A, 220 V, trifazat)

Cuplu nominal: 19,1 N.m (19,8 A, 220 V, trifazat)

Cuplu nominal: 19,1 N.m (19,8 A, 220 V, trifazat pentru LXM28...)

Viteză nominală: 1500 rpm (19,8 A, 220 V, trifazat pentru LXM26D) 220 V, trifazat)

Viteza nominală: 1500 rpm (19,8 A pentru LXM26D, 220 V, trifazat)

Viteza nominală: 1500 rpm (19,8 A pentru LXM28..., 220 V, trifazat)

Curent maxim Irms: 58,4 A (3 kW, 220 V pentru LXM26D)

Curent maxim Irms: 58,4 A (3 kW, 220 V)

Curent continuu maxim: 18,8 A

Compatibilitate produs

Servomotor LXM26D 3 kW, 220 V, trifazic

Servomotor LXM28... 3 kW, 220 V, trifazat

Caracteristici fizice

Capătul arborelui: Blocat

Diametrul arborelui: 35 mm

Lungimea arborelui: 79 mm

Lățimea blocării: 10 mm Tip feedback: codificator absolut cu o singură rotație de 20 biți Frână de reținere: Niciuna Metodă de montare: Flanșă conform standardului asiatic

Dimensiunea flanșei motorului: 180 mm

Conexiune electrică: Conector MIL

Parametri electrici

Cuplu constant: 1,16 N.m/A la 20 °C

EMF invers constant: 70 V/krpm la 20 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 53,56 kg.cm²

Rezistență stator: 0,234 Ohm la 20 °C

Inductanța statorului: 3,45 mH la 20 °C

Constantă de timp electrică a statorului: 20,94 ms la 20 °C

Parametri mecanici

Forță radială maximă Fr: 1200 N la 1500 rpm

Forță axială maximă Fa: 497 N

Putere de acționare a frânei: 49,6 W

Tip de răcire: Convecție naturală

Lungime: 202 mm

Număr de fascicule motor: 2

Diametru colier de centrare: 114,3 mm

Adâncime colier de centrare: 4 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 13,5 mm

Diametru cerc orificiu de montare: 200 mm

Distanță margine colier arbore: 4 mm

Referință dimensiune: BCH2

Număr de faze de alimentare: 3

Eroare de precizie unghiulară: 0,044 °

Condiții de mediu

Grad de protecție IP: IP50 IM V3

Grad de protecție IP: IP65 IM B5, IM V1

Temperatura ambiantă de funcționare: -20...40 °C

Date

Lățime

300 mm

Lungime

566 mm

Înălțime

253 mm

EAN prezentat

3606480734984

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

21,64 kg/bucată

Numar articol

3606480734984
